可堆叠模块化散粮储运框架罐体结构

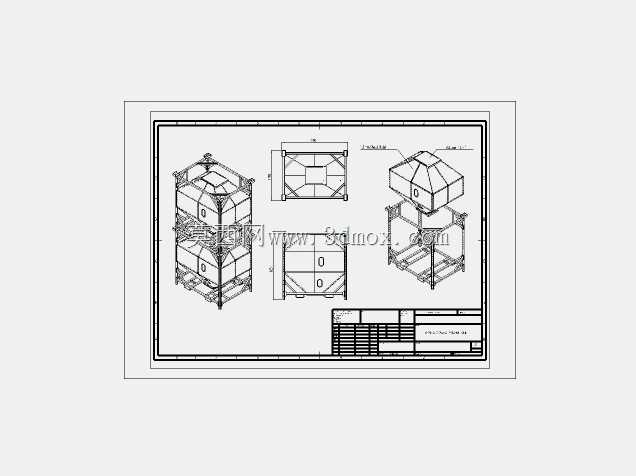

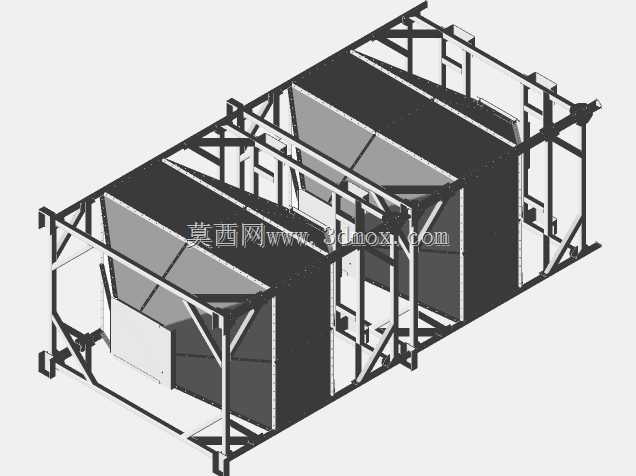

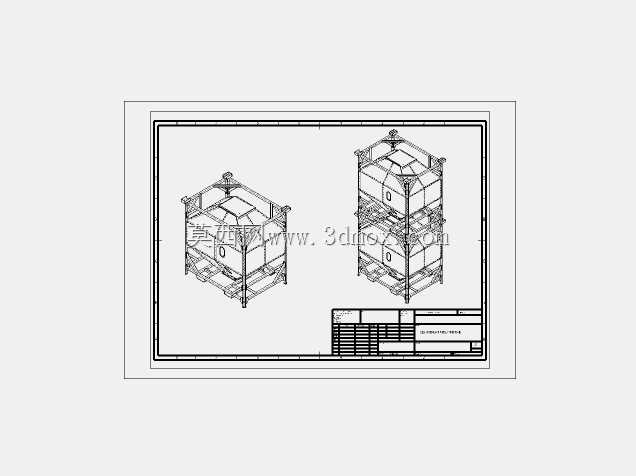

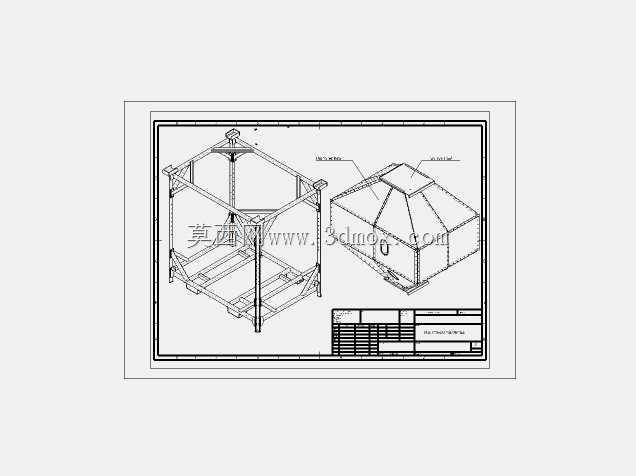

　　在散粮中转、小型粮库临时周转、农户粮食暂存的场景里，这类框架式储运罐体的实用性一直被一线作业人员认可，不同于固定焊接的大型储粮仓，模块化的单元设计能适配不同场地的摆放需求，不管是硬化的晒场地面、仓库内的闲置区域，还是短途转运的平板货厢，都能快速完成布置。整个罐体采用外部型钢框架加内部钣金仓体的组合结构，外部框架用矩形型钢焊接成整体承力骨架，所有竖向、横向杆件的连接节点都做了斜撑补强，避免堆叠时出现侧向变形，框架的上下端面做了定位凸台与凹槽的配合结构，三层堆叠时上层框架的底部凹槽刚好卡入下层框架的顶部凸台，不需要额外的固定件就能保证堆叠后的整体稳定性，不会因为场地轻微不平或者转运时的晃动出现滑移错位。

　　内部的钣金仓体采用折边焊接工艺，所有仓壁的拼接缝都做了满焊处理，避免细小颗粒粮食从缝隙漏出，仓体底部设计成向一侧倾斜的导流结构，对应位置设置了可开合的浇口，当多个罐体上下堆叠时，上层罐体的浇口可以对准下层罐体的进料位置，不需要额外的输送设备，就能依靠粮食自身的重力完成从上到下的物料转注，减少中转过程中的物料抛洒和人工搬运的工作量。从安装边界来看，单个罐体的外部框架尺寸适配常规的手动液压叉车搬运间距，框架底部预留了100mm高度的叉齿进入空间，不需要额外的吊装设备，两名作业人员配合手动叉车就能完成单个罐体的移位和堆叠作业，仓体的顶部设置了可翻转的密封盖板，平时闭合可以避免灰尘、鼠类进入仓内污染粮食，需要进料时可以完全翻开，不影响皮带输送机或者人工倒料的操作空间。

　　设计时特意将仓体的侧壁做了微倾斜处理，既可以减少粮食在仓壁的挂壁残留，放料时能让物料依靠自重完全流出，不会在仓底形成积料死角，也能提升仓体自身的结构强度，装满颗粒物料时侧壁承受的侧压力可以通过倾斜的壁板分散到外部的框架上，避免钣金壁板出现鼓胀变形。框架的所有外露棱边都做了倒角打磨处理，避免作业人员操作时被尖锐的边角划伤，仓体和外部框架之间采用螺栓连接的固定方式，后期如果仓体出现磨损或者需要更换不同容积的仓体，不需要整体切割框架，只需要拆卸连接螺栓就能完成仓体的替换，降低后期的维护成本。

　　这类储运单元除了存储粮食之外，也可以适配其他颗粒状的工业物料、塑料粒子、建筑砂石的临时存储和转运，只需要根据物料的特性更换对应厚度的钣金仓体即可，外部的通用框架不需要做结构改动，具备很强的场景适配性。在实际使用过程中，单个罐体满载后的整体重心位于框架中心位置，三层堆叠时整体重心高度依然在稳定范围内，即使在露天场地遇到六级左右的阵风，也不会出现倾翻的情况，不需要额外设置拉索固定。浇口的位置设置了插板式闸门，闸门的开合力度经过优化，单人就能轻松操作，闸门的密封面采用橡胶条贴合，关闭时不会出现漏料的情况，开合行程可以根据放料的速度需求自由调整，方便对接不同规格的接料容器。
