1比10比例70mm涵道F16航模机身结构设计

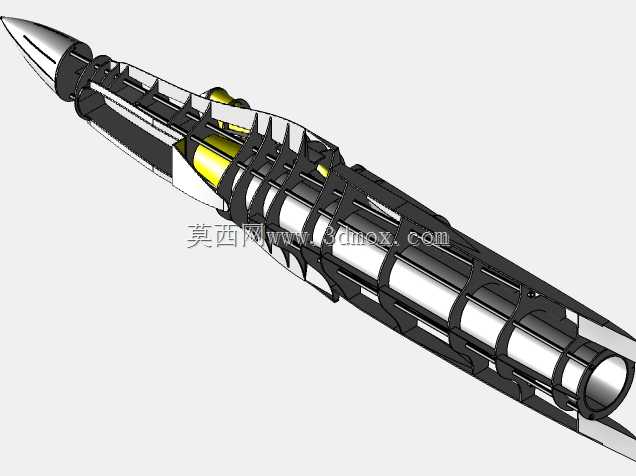

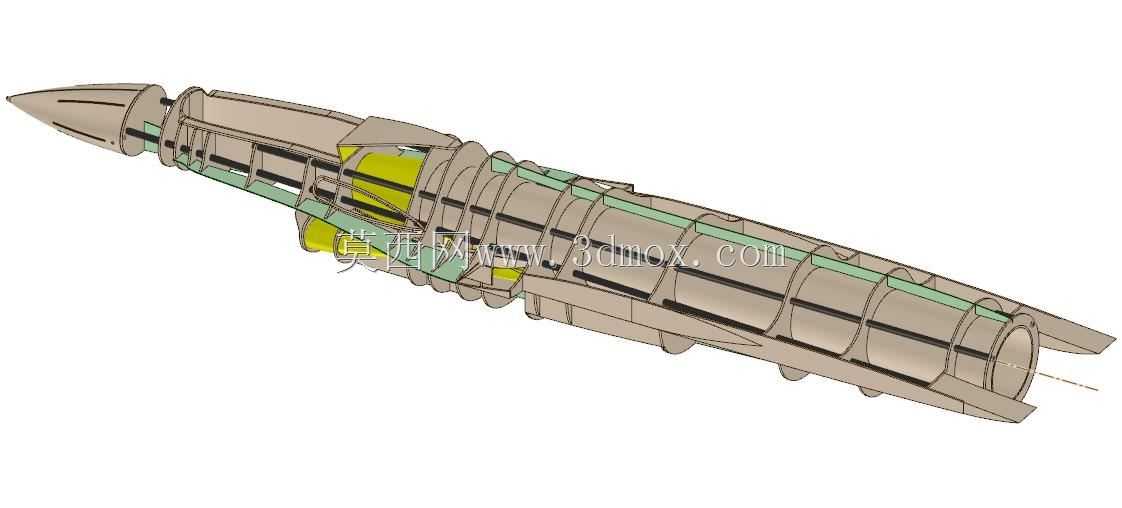

该款涵道动力像真航模主要面向航空模型运动爱好者群体，可用于户外航模飞行表演、航空模型赛事参赛、青少年航空科普教学实操等场景，作为电动固定翼航模的核心机身总成，承担着动力系统安装、航电设备布设、气动外形维持、飞行载荷承载的核心作用，是整架航模完成起降、特技机动、平飞巡航等全部飞行动作的结构基础。从功能特性来看，该机身适配70毫米直径电动涵道动力单元，支持4S规格锂聚合物电池供电，预留了襟翼、收放式起落架的安装与运动行程空间，机身内部做了分舱式结构规划，可有序安置电调、接收机、舵机、电池等全部航电组件，各舱段之间预留了走线通道，既能够避免飞行过程中线路晃动干扰舵面动作，也能降低设备之间的电磁干扰，保障飞行操控的稳定性。在设计思路上，整体遵循1比10的像真缩放比例，在还原F16战斗机真实气动外形轮廓的基础上，针对电动涵道航模的飞行特性做了结构优化：机身主承力结构采用分段式龙骨搭配蒙皮的设计逻辑，纵向龙骨贯穿机身前后，承担飞行过程中的弯曲与扭转载荷，横向隔框按照气动外形的截面变化规律排布，精准维持机身的气动曲面精度，同时在涵道安装位、机翼对接位、尾翼安装位、起落架固定位等载荷集中区域做了局部结构加强，避免大机动飞行时出现结构形变甚至断裂的问题。从安装边界与尺寸适配来看，机身整体按照70mm涵道的安装尺寸预留了动力舱空间，涵道进气道顺着机身头部进气口做了顺滑的曲面过渡，能够有效降低进气阻力，提升涵道的动力效率；电池舱设置在机身重心附近的位置，可通过调整电池的前后位置灵活校准整架飞机的重心，适配不同重量的动力与航电配置；机翼与机身采用快拆式对接结构设计，既能够保障连接强度，也方便日常运输与外场携带；襟翼与收放起落架的安装位预留了足够的舵机运动行程，可精准还原真机的襟翼收放、起落架收放动作，进一步提升像真度。机身尾部的尾翼安装座做了同轴度校准设计，保障平尾与垂尾的安装角度符合气动设计要求，避免飞行中出现不必要的偏航、俯仰力矩，降低飞行调试的难度。
