三级高压手动充气泵结构设计

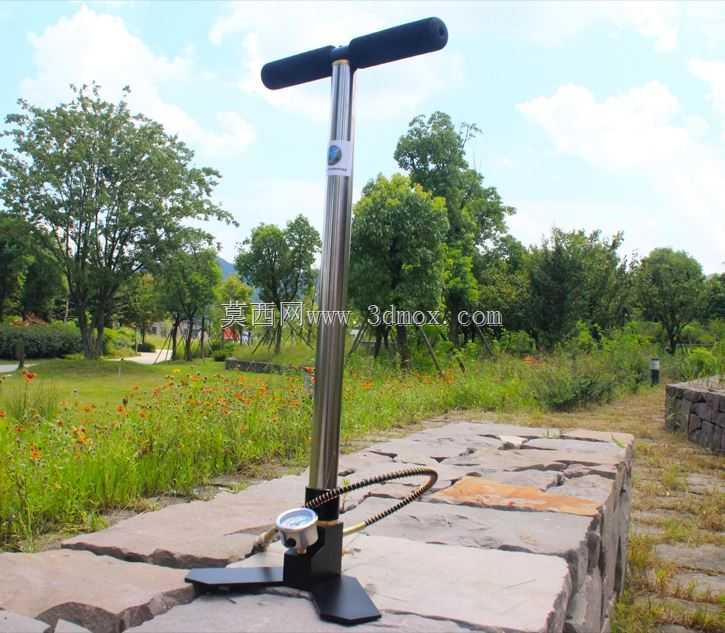

这款三级高压手动泵主要面向需要便携高压气源的作业场景，常见于户外无电力供应条件下的高压充气作业，可适配需要3000psi输出压力的气动装置供气需求，无需外接动力源，完全依靠人力操作即可完成高压气体输出，适合野外作业、应急供气、小型气动设备调试等场景使用。从结构设计来看，整机采用立式T型操作手柄布局，手柄部分包裹防滑握持结构，操作时双手握持横向手柄向下施力即可完成压气行程，立式缸体采用多级嵌套的三级压缩结构，相比单级手动泵，三级压缩的结构可以在同等人力输入下获得更高的输出压力，同时降低单级压缩的负载，让操作过程更省力，避免单级高压泵下压阻力过大的问题。底座采用脚踏式固定结构，使用时可单脚踩住底座踏板将整机固定在地面，防止操作过程中设备晃动偏移，底座集成了压力表安装位与输出软管接口，输出端采用螺旋式高压软管连接，可在一定范围内自由调整连接位置，避免管路硬连接带来的操作干涉。设计过程中重点考虑了人力操作的受力合理性，手柄的力臂长度经过匹配计算，保证下压行程内的施力曲线符合人体工学，不会出现行程末端阻力陡增的情况；缸体部分采用金属材质保证高压下的结构强度，各级压缩腔之间的密封结构采用耐高压耐磨的密封件，长期往复使用也能维持压力稳定，不会出现内泄掉压的问题。整机的安装边界较为宽松，不需要额外的固定安装基础，只要放置在平整硬质地面即可使用，整体外形尺寸控制在单人可携带的范围内，立式结构收纳时占用空间小，可放入常规工具收纳箱中转运。输出端的压力表可实时显示当前输出压力，方便操作人员把控充气压力值，避免超压充气带来的安全隐患，软管末端配备通用的高压连接接头，可适配多数常见的高压充气接口，不需要额外制作转换接头即可直接使用。在结构细节上，各级缸体的连接位置采用螺纹锁紧加密封垫的结构，既保证连接强度，也方便后期拆解维护更换密封件，所有外露的金属部件都做了防锈处理，适应户外潮湿环境下的使用需求，不会因为短期户外存放出现锈蚀卡滞的问题。
