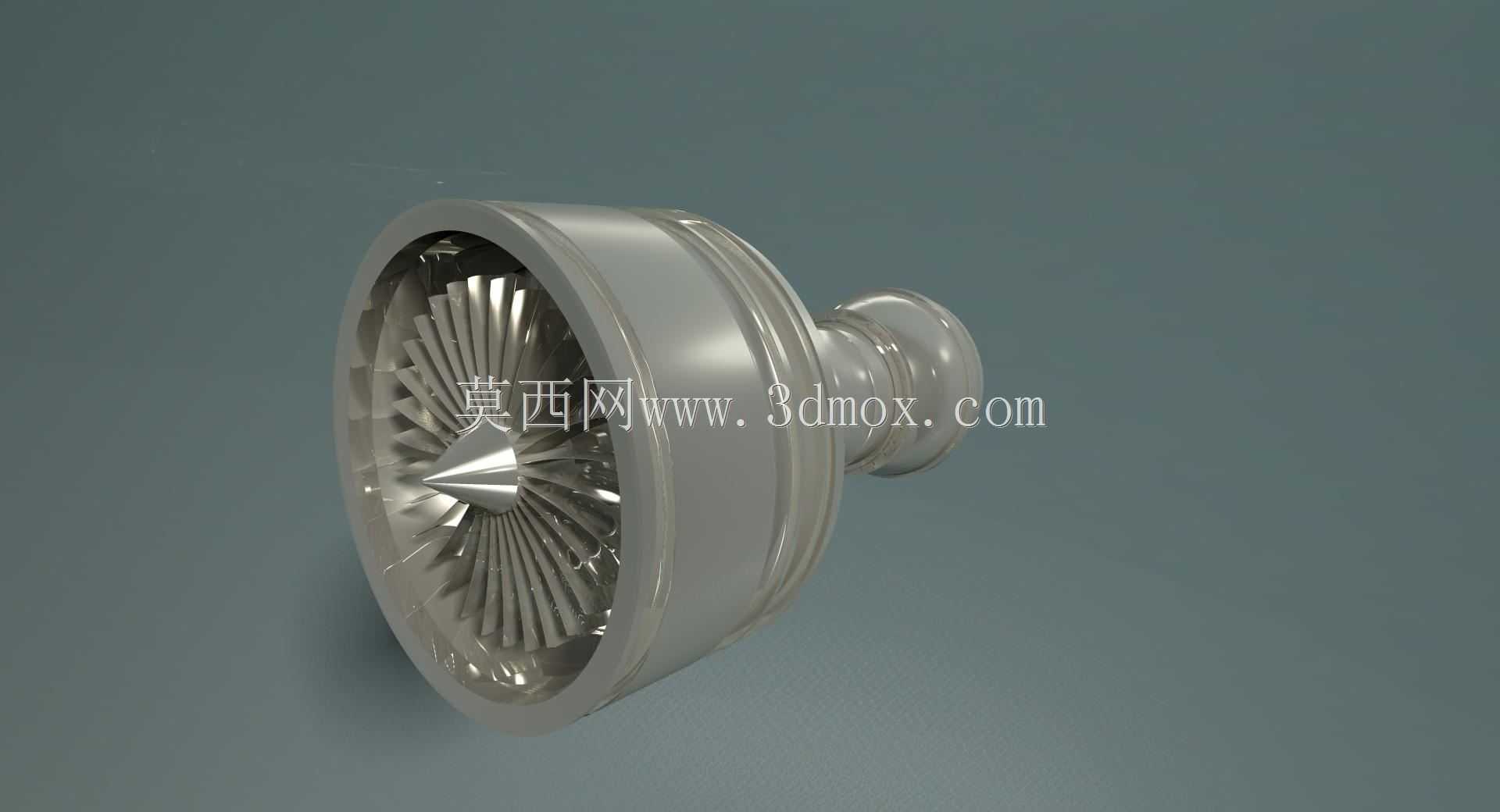

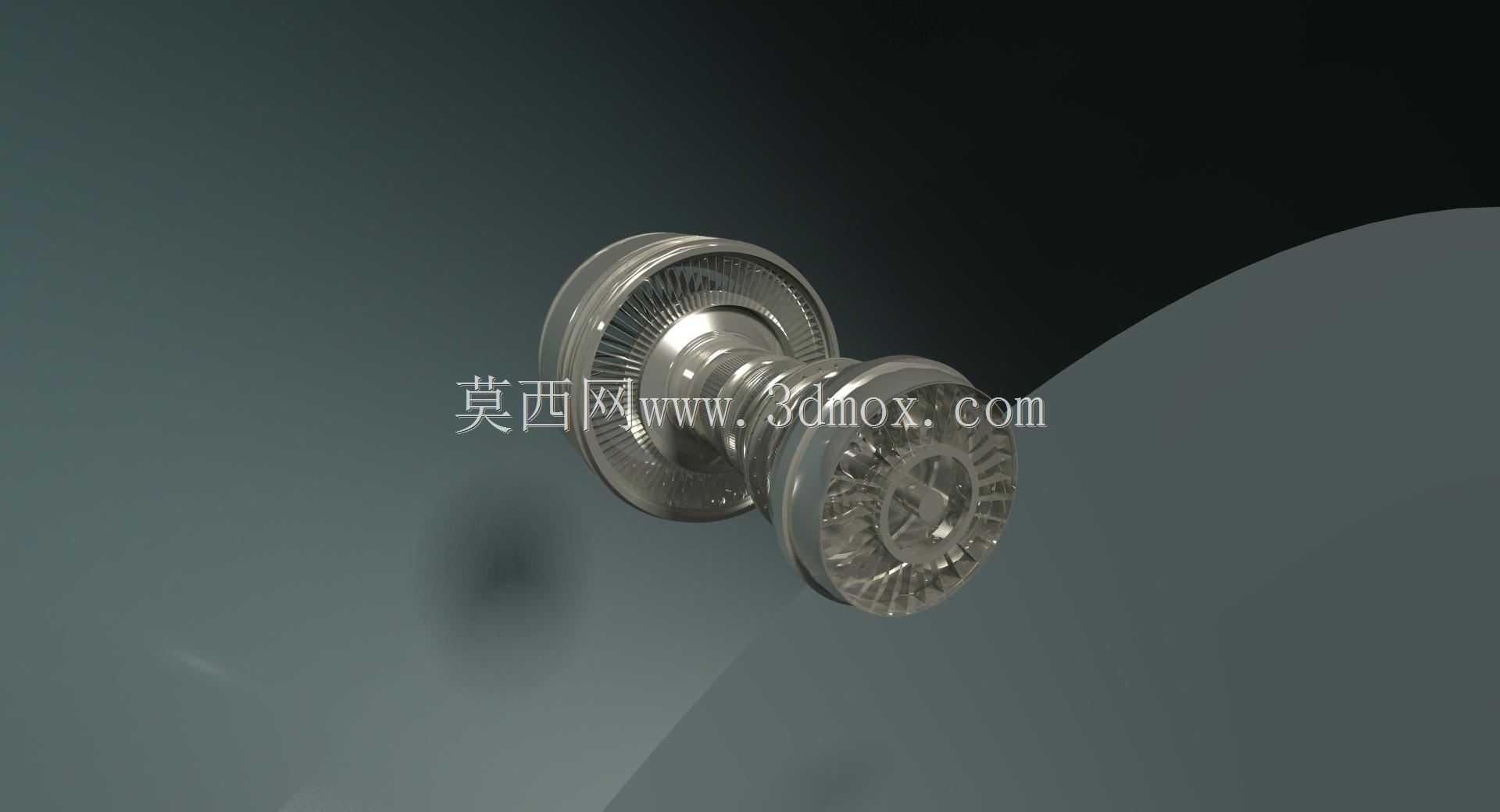

半剖结构展示航空发动机涡轮组件

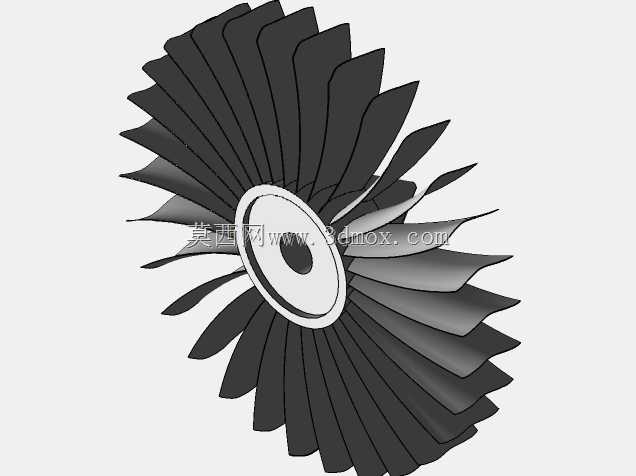

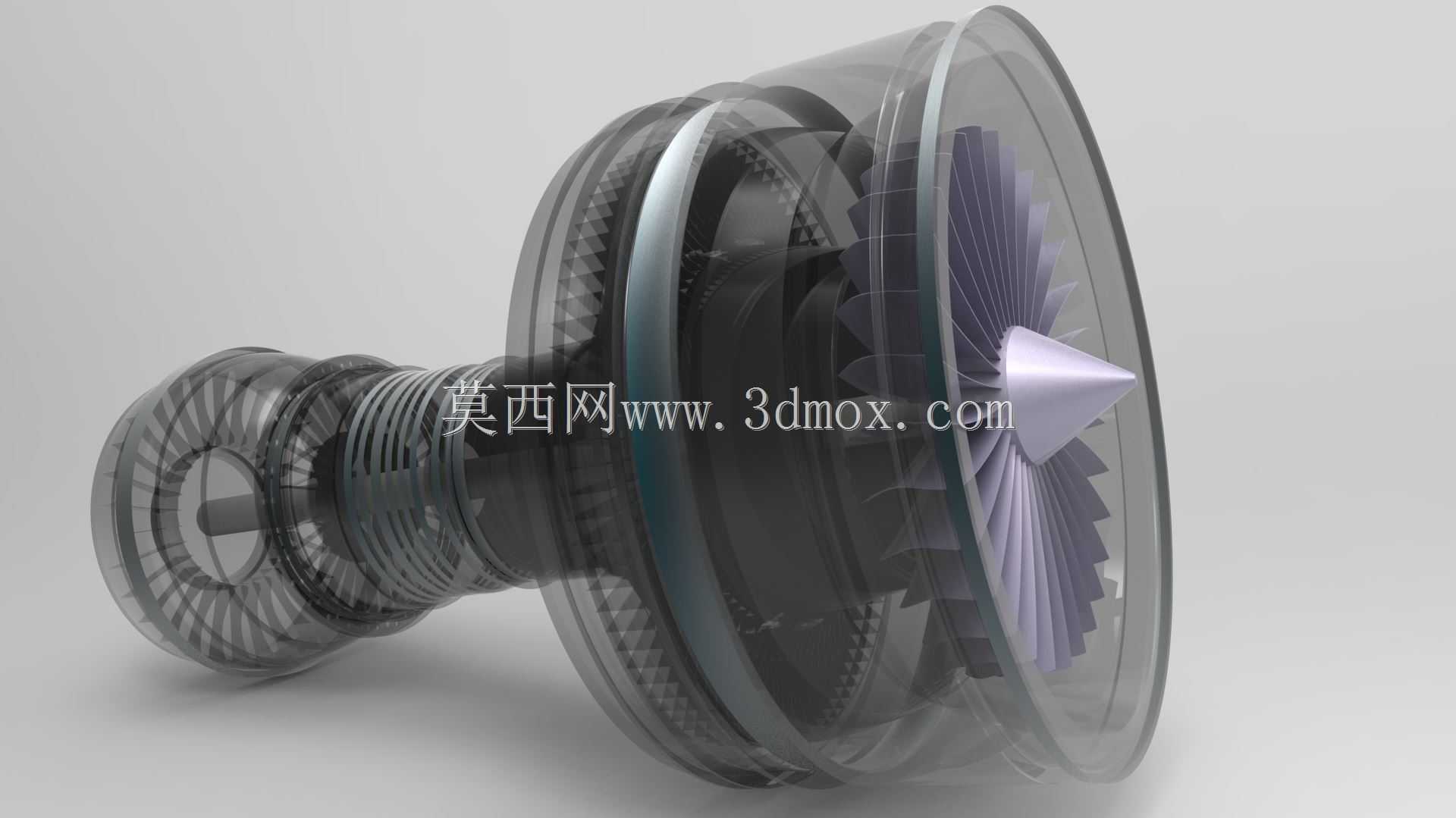

该涡轮组件作为航空燃气涡轮发动机的核心做功单元，主要应用于民用干线客机、支线涡扇飞机以及军用喷气式战机的动力系统中，承担着将燃烧室排出的高温高压燃气内能转化为旋转机械能的核心作用，一方面为前端的压气机组件提供持续运转的驱动扭矩，保障发动机进气-压缩-燃烧循环的连续稳定运行，另一方面可通过传动轴连接外涵道风扇，为飞行器提供超过七成的推进推力，是决定航空发动机推重比、燃油经济性与运行可靠性的关键部件。从实际运行场景来看，该涡轮组件长期处于800至1200摄氏度的高温燃气冲刷、高转速离心载荷与高频振动耦合的极端工况下，设计过程中围绕气动效率、结构强度与热稳定性三个核心目标展开：气动层面采用三维扭转造型的涡轮叶片，通过优化叶型的安装角、弦长与叶栅通道的收敛曲率，让高温燃气在流经叶栅通道时实现平滑的膨胀加速，尽可能降低叶型附面层分离带来的流动损失，提升燃气能量的转化效率；结构层面采用轮盘-叶片一体化的榫齿连接结构，既保障叶片在高转速下的连接可靠性，也为后期叶片检修更换预留操作空间，同时在轮盘与机匣之间设计了对应的封严结构，减少燃气从叶尖间隙泄漏造成的效率损失；热防护层面在叶片内部设计了多回路冷却流道，配合表面的热障涂层结构，降低高温燃气对金属基体的热侵蚀，延长部件的使用寿命。外形结构上该组件采用同轴回转式布局，前端为锥形进气整流锥，可将燃烧室来流均匀导入涡轮叶栅通道，避免进气畸变造成的叶片局部载荷过载，中段为多级涡轮转子与静子交错排布的核心做功段，外层为半透明展示用机匣结构，可直观呈现内部叶片的排布逻辑与转子的支撑结构，后端为连接传动轴的安装法兰，可与压气机、风扇组件实现同轴刚性连接。安装边界上该组件需匹配发动机核心舱的同轴度公差要求，转子组件的动平衡精度需达到航空级标准，避免高转速下的振动超限，机匣与转子之间的叶尖间隙需控制在合理区间，既要避免热态工况下转子与机匣发生碰磨，也要尽可能减小间隙泄漏带来的效率损失，同时组件的支撑轴承座需匹配发动机润滑系统的油路接口，保障高转速下的润滑与散热需求，整体结构可适配不同推力等级的涡扇、涡喷发动机核心机设计需求，也可作为航空动力教学、结构原理展示的具象化载体，帮助从业者直观理解航空涡轮的内部构造与做功逻辑。
