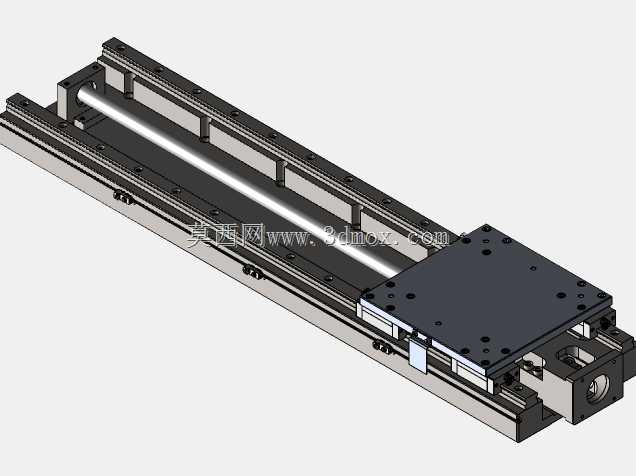

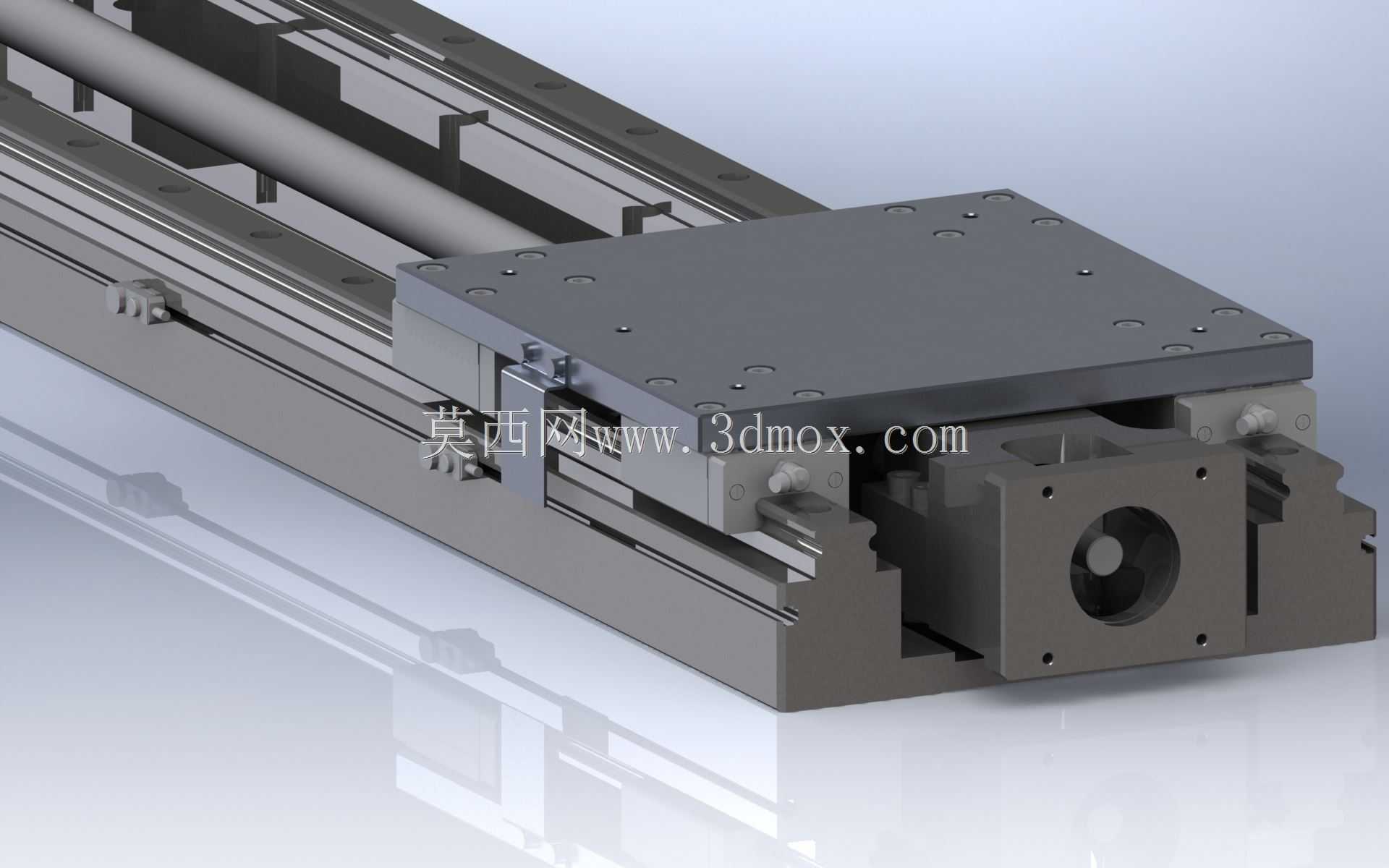

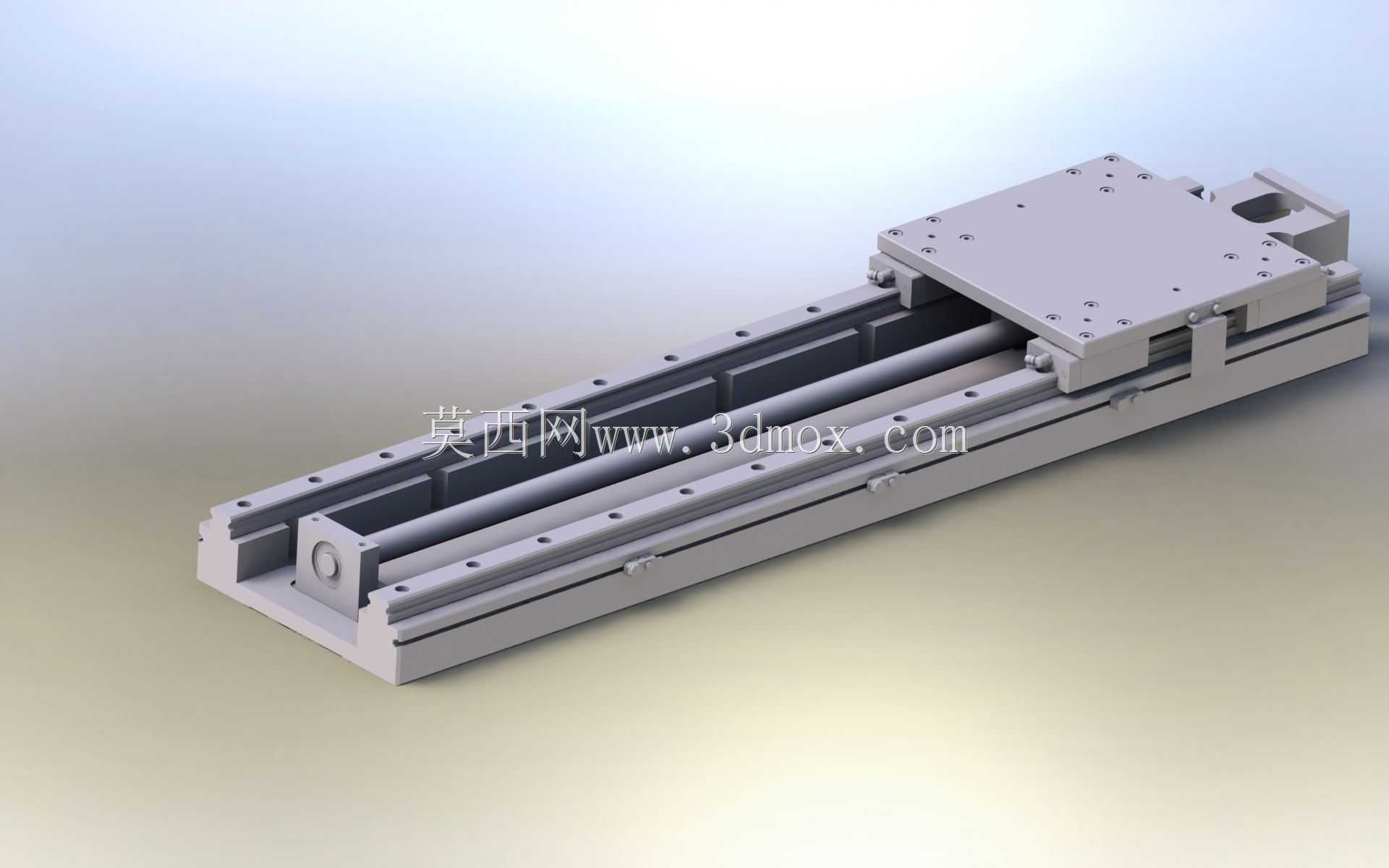

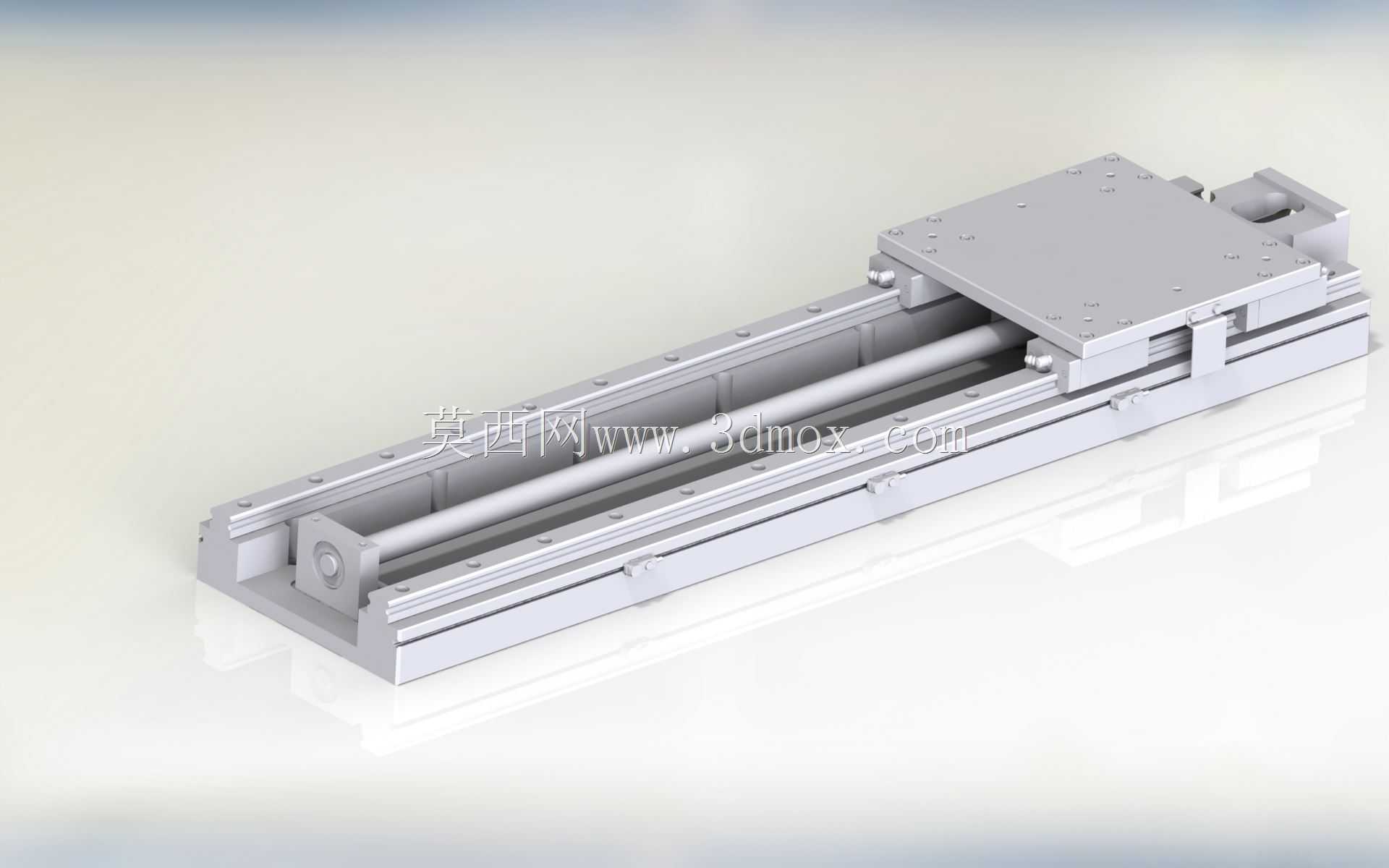

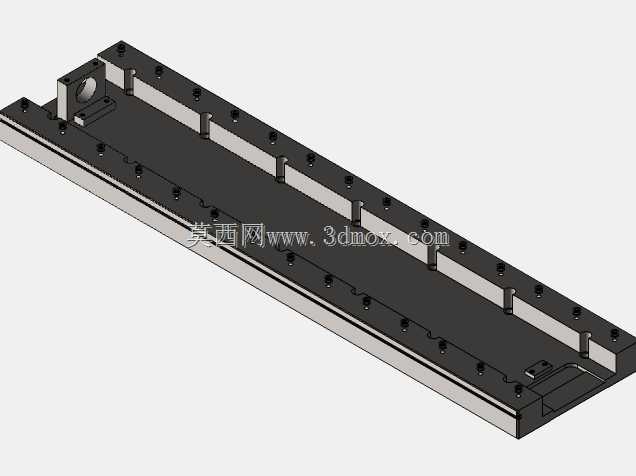

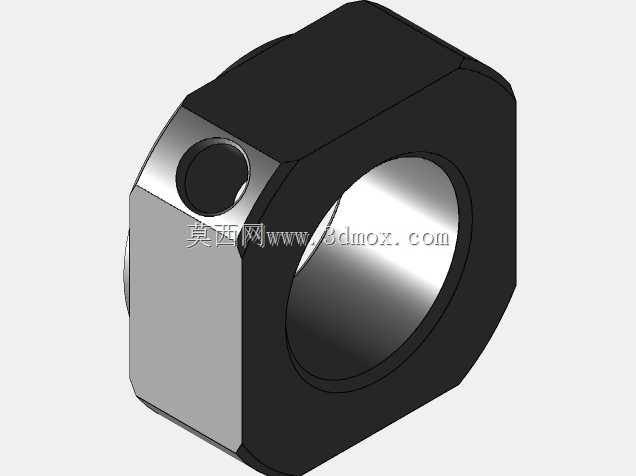

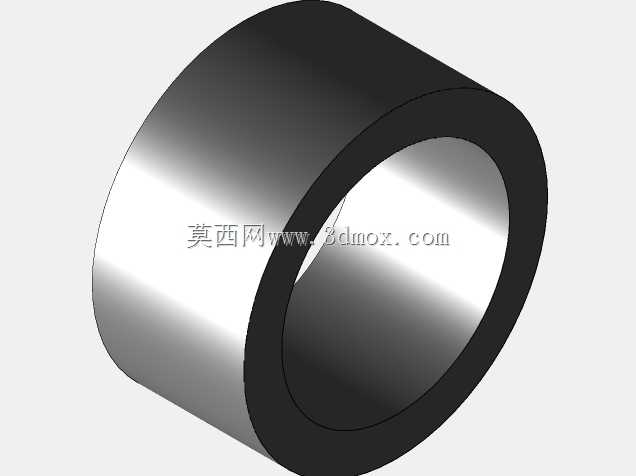

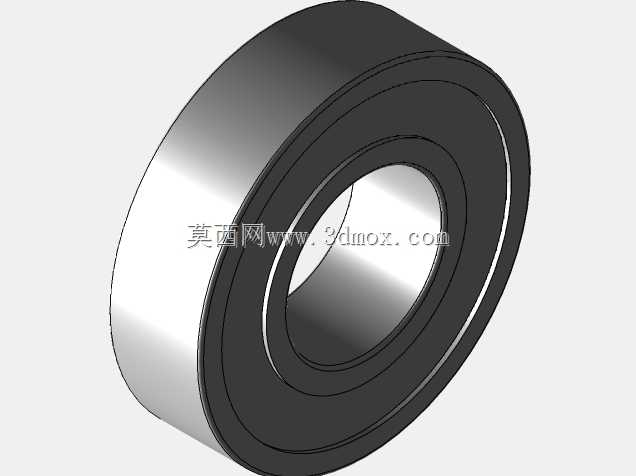

精密滚珠丝杠驱动单轴直线滑台结构

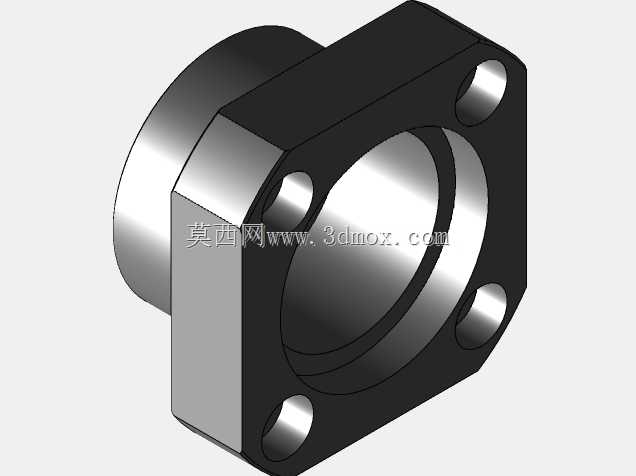

这款单轴直线传动结构以精密滚珠丝杠作为核心传动元件，搭配线性导轨作为运动导向载体，是工业自动化领域应用极为广泛的直线执行单元，常见于3C电子装配生产线的点位移载工位、精密检测设备的工件进给轴、小型数控机床的直线进给轴、激光加工设备的作业头移动平台，以及包装机械、点胶设备、贴片设备等需要高精度直线往复运动的场景中，能够为负载提供稳定、精准、低摩擦的直线运动输出。从实际用途来看，该结构主要承担将伺服电机或步进电机的旋转运动转化为滑台的直线运动的功能，通过丝杠的导程参数匹配不同的运动速度与推力需求，可实现微米级的重复定位精度，满足精密装配、精密加工场景下对运动位置精度的严苛要求，相比同步带传动的滑台，滚珠丝杠传动的结构具备更高的传动刚性与负载能力，更适合需要承载较重工装、承受一定切削力或压装力的作业场景。在功能特性上，该结构采用全封闭的底座型材设计，能够有效阻挡加工过程中产生的切屑、车间环境中的粉尘进入导轨与丝杠传动副内部，延长核心传动部件的使用寿命；滑台台面预留了标准化的安装螺孔阵列，可直接适配不同规格的工装夹具、作业执行元件，无需额外加工转接板即可完成负载安装；端部的电机安装座采用一体化加工成型，可适配不同安装尺寸的伺服、步进电机，也可根据需求加装减速机构提升输出扭矩。设计过程中，工程师优先考虑了传动刚性与运动平顺性的平衡，导轨安装基准面与丝杠安装座采用一次装夹加工完成，保证了导轨与丝杠的平行度公差，避免运动过程中出现卡滞、爬行等问题；丝杠两端采用成对安装的角接触轴承作为支撑，能够同时承受径向与轴向载荷，抵消丝杠高速运转时产生的轴向窜动，提升高速运动状态下的稳定性；底座采用高刚性铸铁或挤压铝型材加工，在保证整体结构轻量化的同时，有效降低运动过程中的结构形变，保证长行程工况下的运动精度。在安装边界层面，该结构的底座两侧预留了标准化的T型安装槽，可直接通过T型螺栓固定在设备机架或工作平台上，无需在底座上额外打孔；滑台的运动行程可根据实际使用需求进行定制，不同行程对应的底座长度、丝杠长度、导轨长度可灵活调整，端部预留的零位传感器、硬限位安装位，可直接适配市面上常见的光电式、机械式限位元件，方便用户快速完成电气调试，滑台台面的安装孔位采用等间距阵列排布，兼容多种标准工装的安装尺寸，降低用户的二次改造成本。
