桌面级有源音箱箱体结构设计方案

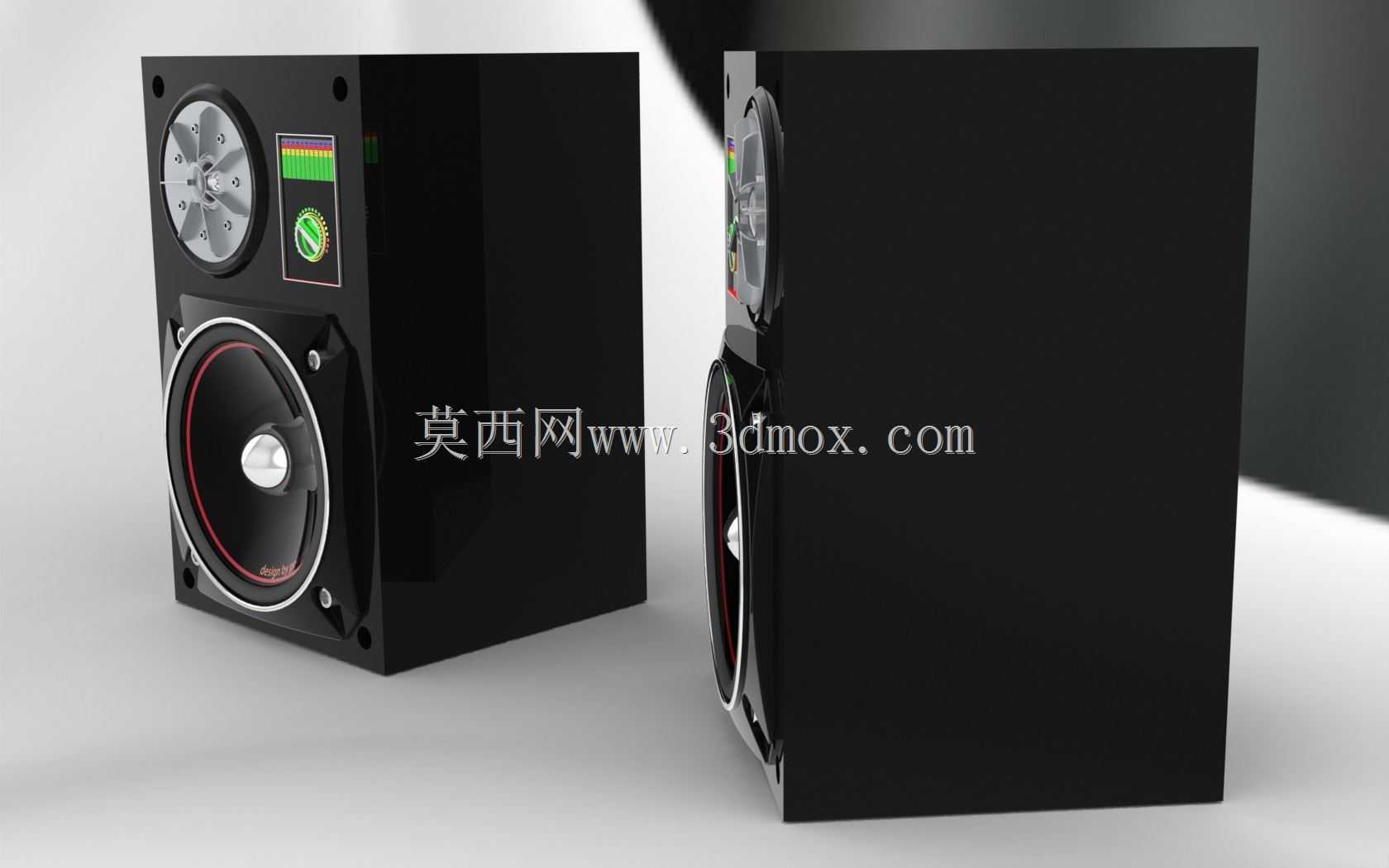

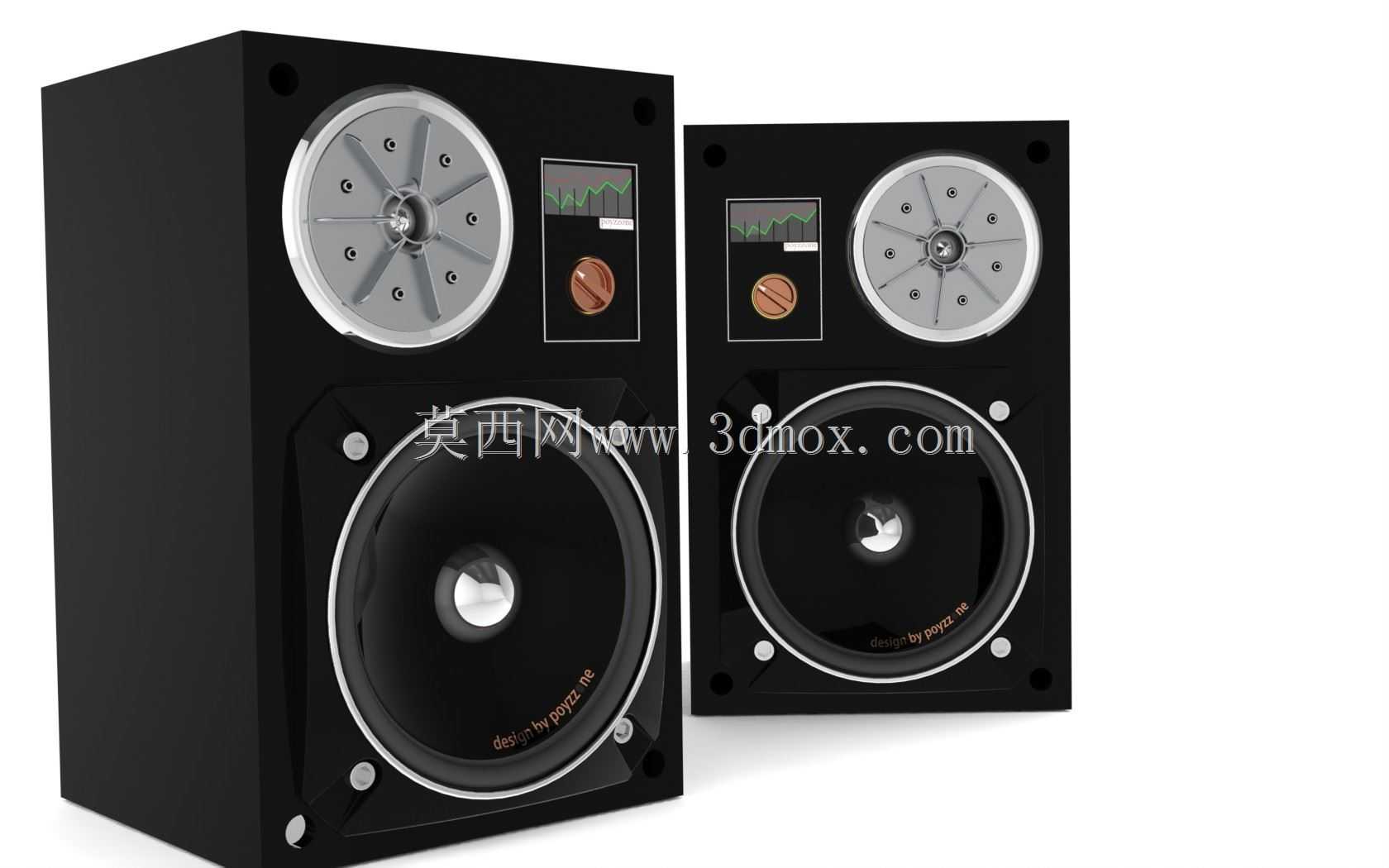

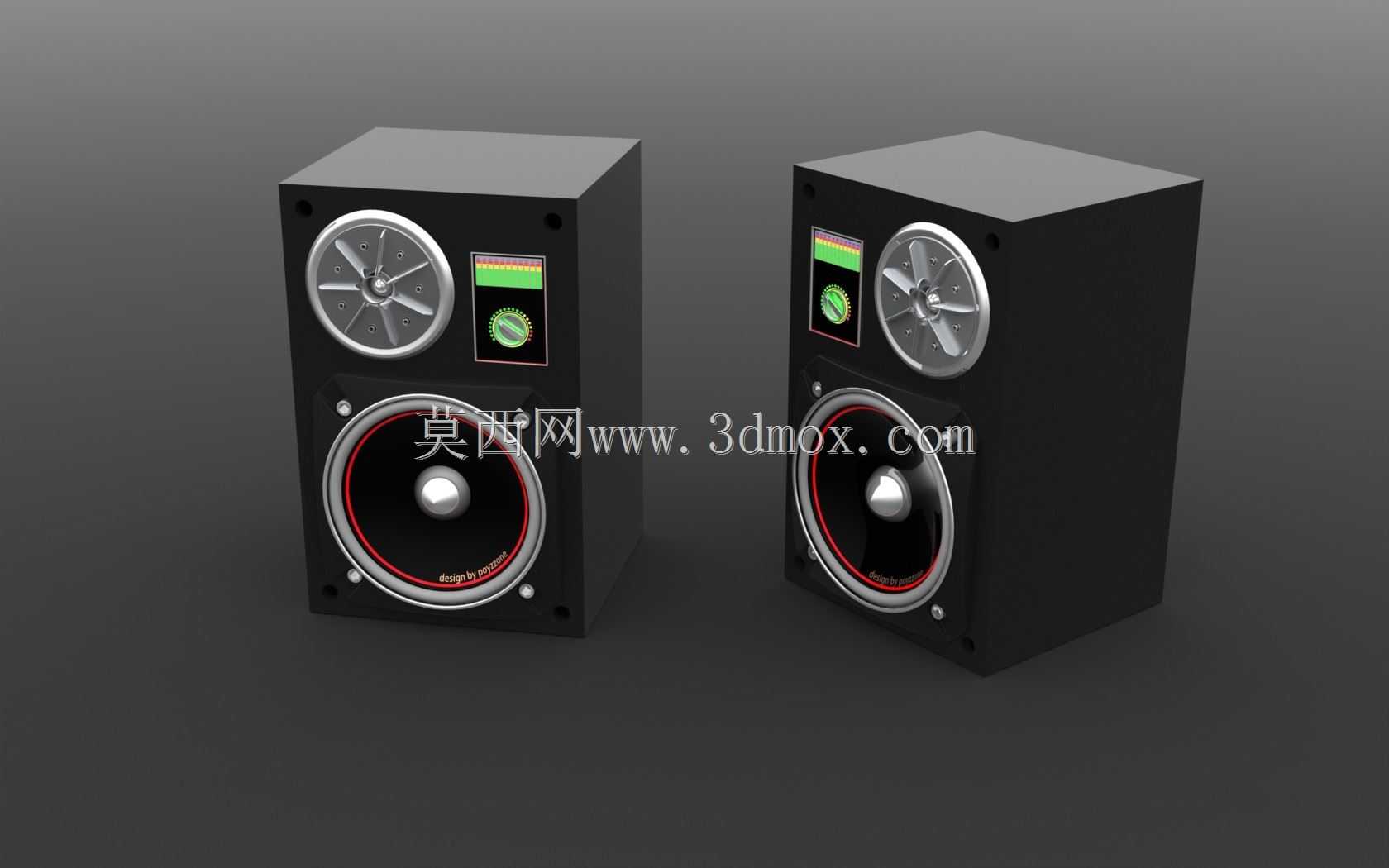

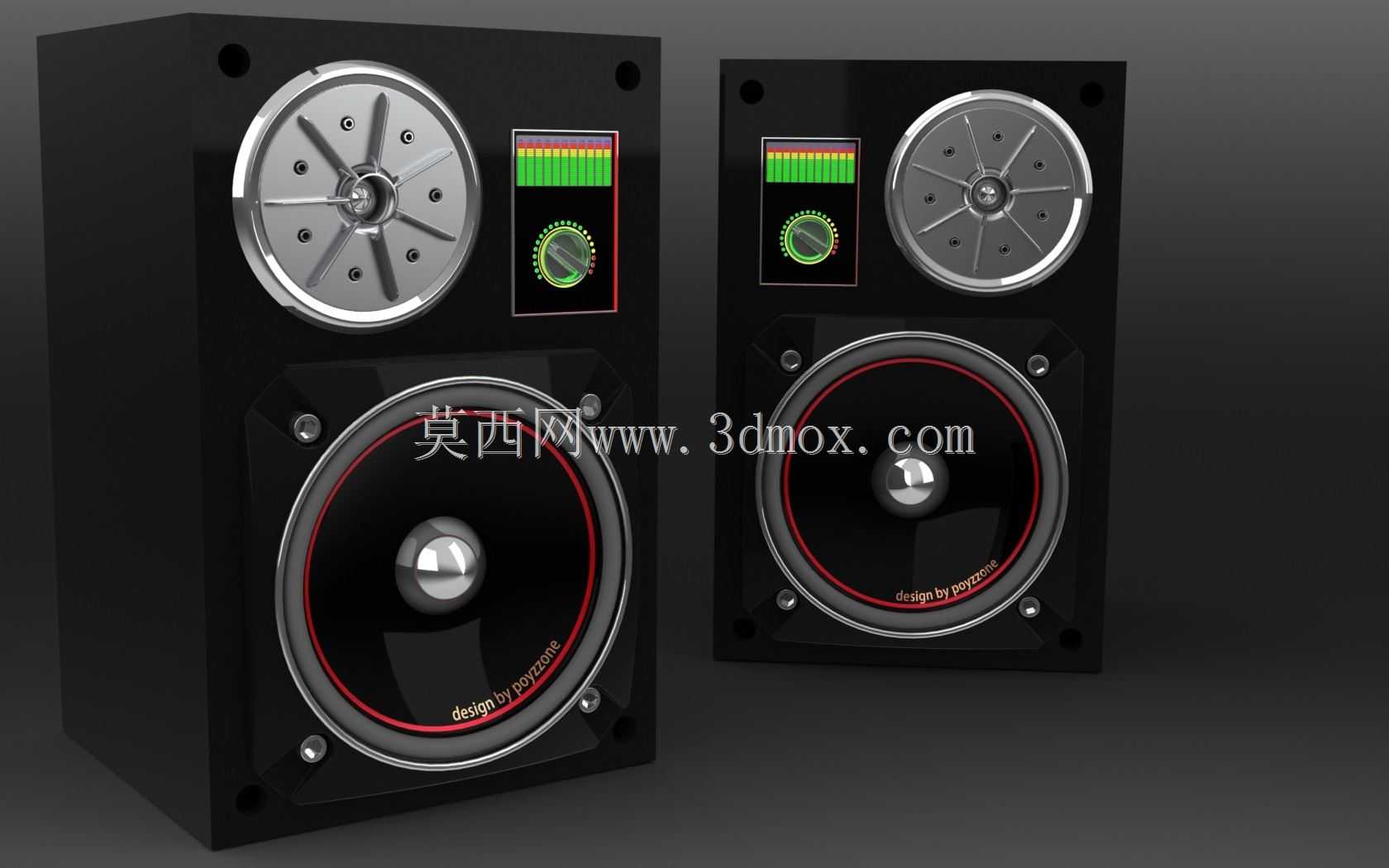

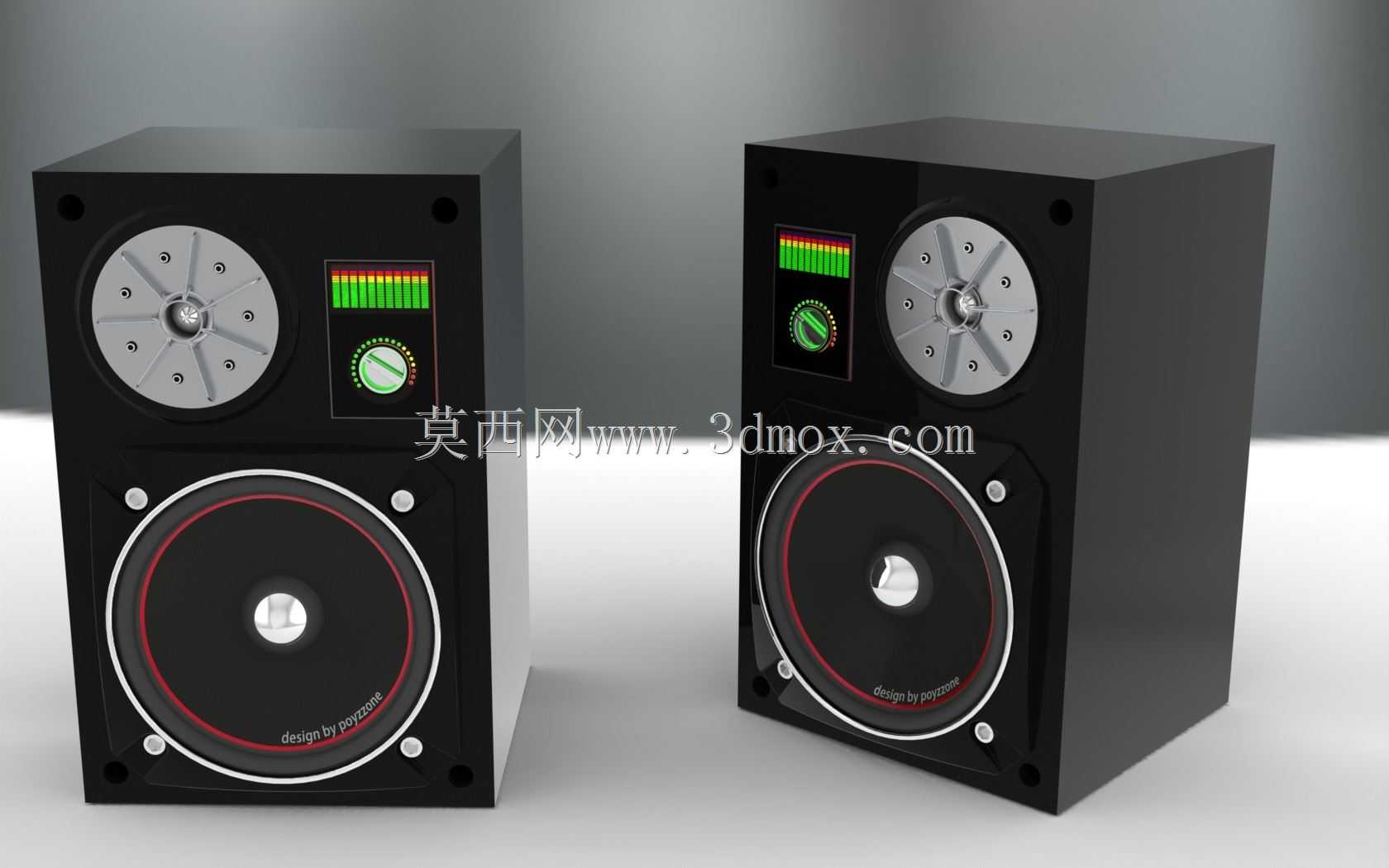

　　本次呈现的桌面有源音箱结构设计，主要面向近场听音场景，可适配个人桌面办公、家庭桌面影音、小型工作室近场监听等使用场景，作为音频回放链路的终端发声单元，承担电信号转声信号输出的核心功能。整套结构包含主副两个箱体单元，主箱集成了功放模块、调节控制组件与全频发声单元，副箱为被动发声单元，通过音频线与主箱连接实现立体声回放。从功能特性来看，主箱前面板集成了高音单元、中低音单元、电平指示模块与音量调节旋钮，高音单元采用独立腔体分隔设计，避免中低音单元工作时的腔体内气流扰动影响高频回放的清晰度；中低音单元采用沉孔安装结构，单元法兰与箱体前面板之间预留密封胶条安装槽，保证腔体气密性，减少声短路问题。电平指示模块采用多段LED光柱设计，

　　可实时反馈输出音频的电平大小，方便使用者直观掌握音量输出状态；音量调节旋钮带阻尼档位结构，旋转手感均匀，旋钮外圈设置刻度标识，方便使用者快速定位常用音量位置。箱体侧面设计了可开合的接线舱盖板，盖板采用卡扣加定位柱的固定方式，无需额外螺丝即可实现固定，既保证外观整体性，也方便后期检修内部电路、更换接线时快速拆卸，盖板与箱体贴合处设置一圈橡胶缓冲垫，避免开合时产生磕碰异响，同时减少缝隙漏音对声学性能的影响。设计思路上，整体采用长方体直边造型，在保证内部容积满足声学设计要求的前提下，尽量缩小外形占用空间，适配桌面有限的摆放面积；箱体板材采用高密度中纤板材质的设计预留，内壁设置加强筋结构，减少大音量下箱体产生的谐振染色，

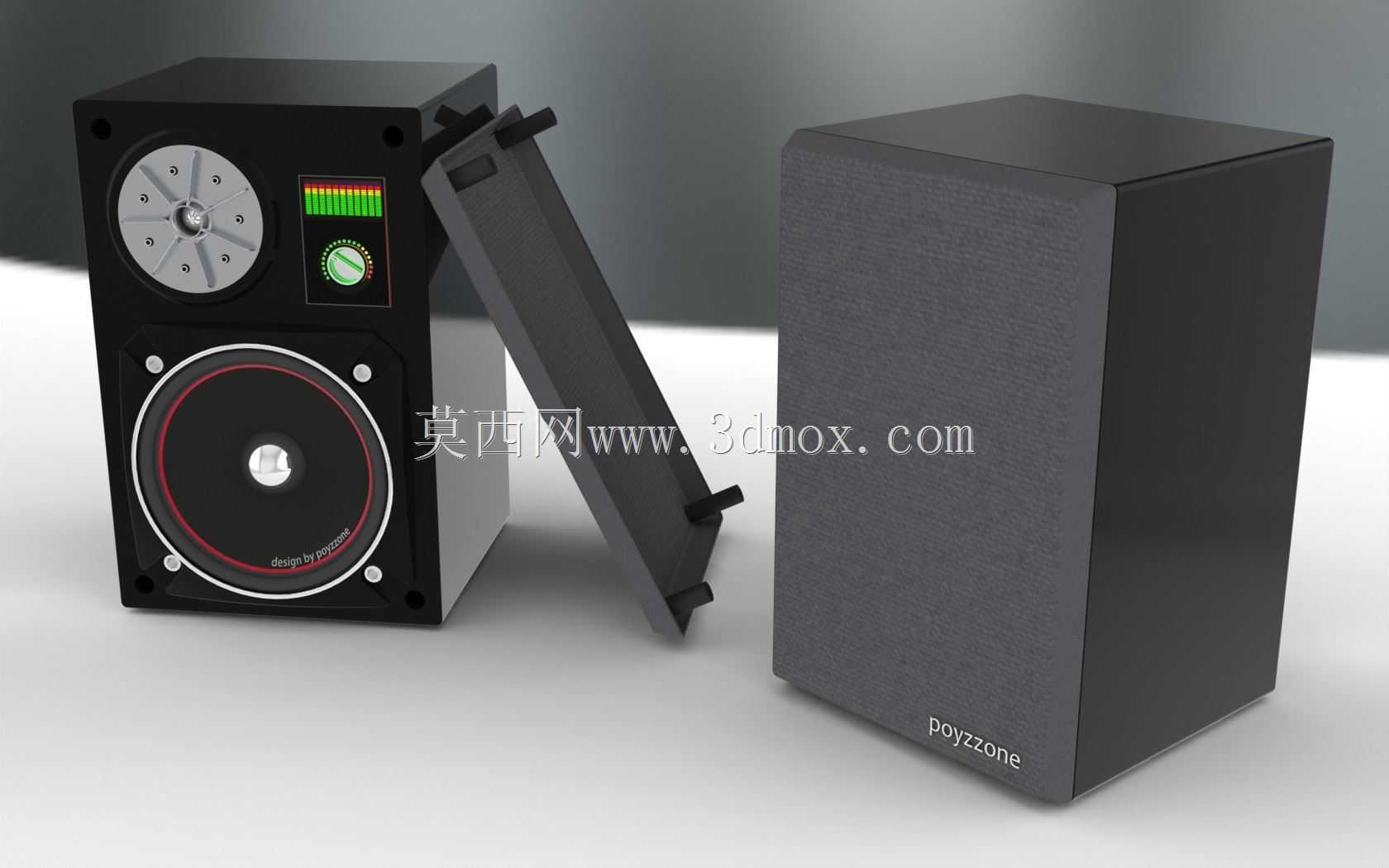

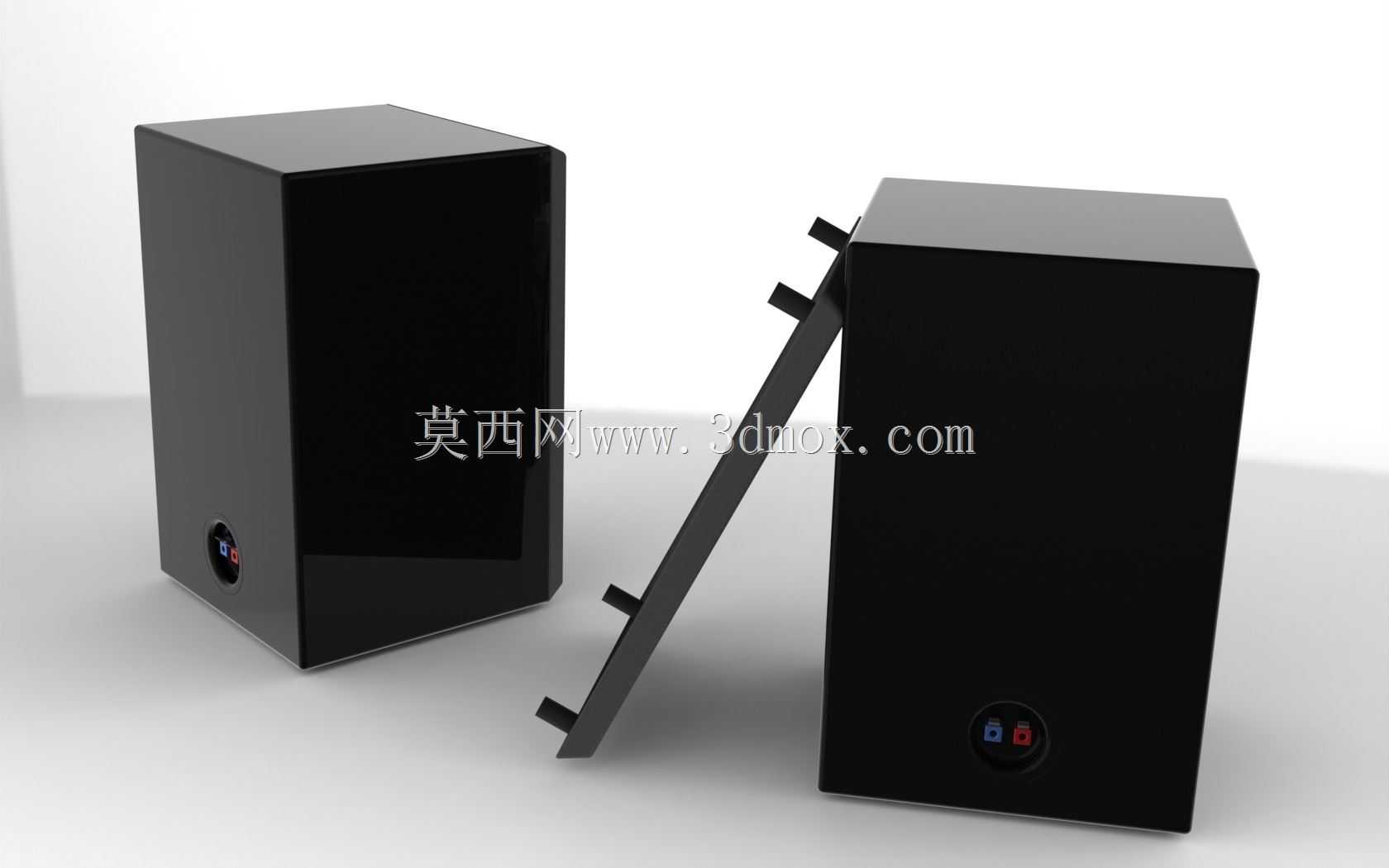

　　保证声音回放的纯净度。副箱采用与主箱一致的外观尺寸与造型设计，前面板覆盖织物网罩，网罩通过隐藏式磁吸结构固定，无外露固定件，外观简洁统一，网罩织物采用透声率符合声学要求的材质，不会对高频声波产生过多衰减。从安装边界与尺寸控制来看，单箱外形尺寸控制在桌面摆放的合理区间，底面设置四个硅胶防滑脚垫安装位，脚垫高度5mm，既可以避免箱体底面与桌面直接接触产生摩擦刮花，也能减少箱体振动传递到桌面引发的共振；箱体背面预留音频输入接口、电源接口、副箱输出接口的安装开孔，开孔位置统一靠下排布，方便接线后线材自然下垂，不会占用箱体后方过多空间，适配靠墙摆放的使用场景。内部腔体设计上，主箱内部通过隔板将功放电路腔与扬声器腔完全分隔，电路腔预留功放板、

　　电源模块的安装螺柱位置，螺柱高度统一为10mm，保证电路板与箱体壁之间留有足够的散热间隙，同时避免电路部分与扬声器腔的气流直接接触，减少灰尘进入电路区域的概率；扬声器腔内部预留吸音棉粘贴位置，可根据实际调音需求粘贴不同厚度的吸音棉，调整腔体内的阻尼特性，优化低频回放效果。前面板的单元安装孔位采用CNC加工精度的公差预留，单元安装后与面板的间隙控制在0.2mm以内，保证安装同轴度，避免单元偏位导致的声相位偏差。接线舱内部预留接线端子的固定位，线材走线位置设置压线扣安装柱，可通过扎带将内部线材固定，避免搬运过程中线材晃动触碰单元或者电路元件产生异响。整体结构在满足声学性能要求的基础上，兼顾了组装便利性、后期维护性与外观整体性，所有外露边角均做R2圆角处理，避免尖锐边角在搬运、使用过程中造成磕碰损伤，表面处理预留哑光贴皮或者喷漆的工艺余量，可适配不同的外观风格需求。
