可调节式双立柱支撑定位工装结构

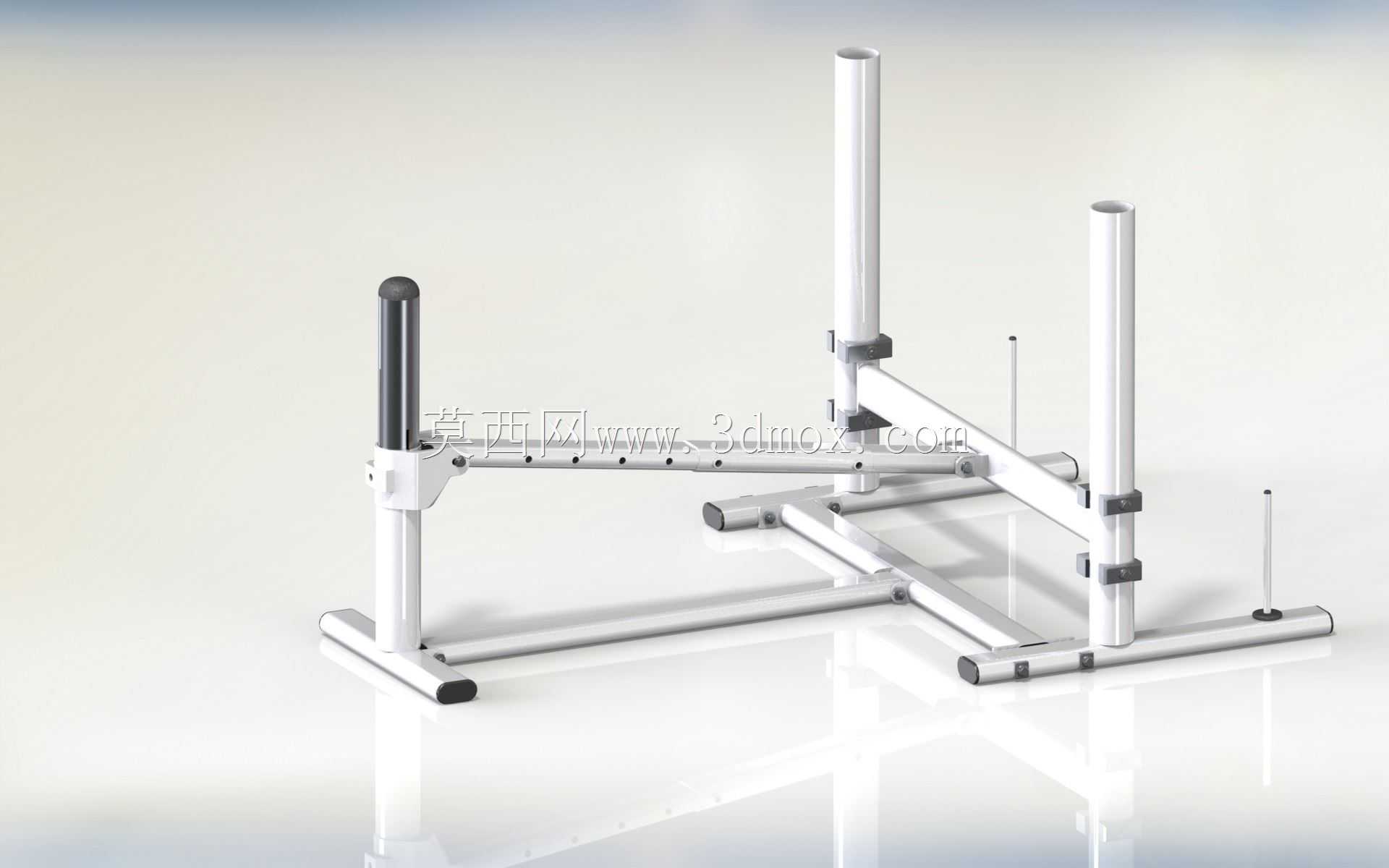

　　这套可调式双立柱支撑定位结构，主要面向中小尺寸零部件的装配、检测、临时定位场景使用，常见于车间装配工位、质检工位的柔性化作业环节，可替代传统固定式焊接支撑座，适配多规格工件的装夹需求，减少工位上专用工装的重复制作成本。从结构布局来看，整体采用落地式框架设计，底部为两根平行布置的横向支撑梁，梁端配置防滑减震垫脚，直接接触车间环氧地坪或工作台面，无需额外打膨胀螺栓固定，可根据工位调整需求快速移位，单套结构的占地边界控制在1200mm*800mm范围内，适配多数标准装配工作台的摆放尺寸，不会占用过多工位操作空间。两根垂直立柱通过快锁抱箍结构与底部横向梁连接，抱箍采用开口式设计，搭配侧面锁紧旋钮，

　　无需额外工具即可手动调整立柱的前后位置与垂直高度，立柱的高度调节行程覆盖400mm至1200mm区间，可满足不同高度工件的支撑定位需求，立柱顶端预留标准安装孔位，可根据实际装夹需求更换V型支撑块、平面压头、定位销等不同功能端头，适配轴类、板类、框架类等不同外形工件的支撑作业。横向连接梁上布置有等间距定位孔位，可配合快速插销实现支撑点位的无级调整，孔位间距按照25mm标准模数设置，与常规工业铝型材的安装孔位匹配，可直接拓展安装气动夹紧元件、检测传感器支架、工件挡停机构等附属配件，无需额外打孔加工。设计过程中重点考虑了工位操作的人机工程性，所有锁紧操作件均布置在操作人员站立可及的高度范围内，调节时无需弯腰或登高，

　　单名操作人员即可在1分钟内完成全部支撑点位的调整，适配小批量多品种的柔性生产节拍。结构的受力设计经过校核，单根立柱的额定垂直承载能力不低于80kg，横向支撑梁的中部挠度在满载状态下控制在0.2mm以内，可满足多数中小型机加工件、焊接组件、装配部件的临时支撑需求，不会因为支撑变形导致工件定位偏移，影响装配或检测精度。底部支撑梁的端部做了圆弧倒角处理，避免工位操作人员走动时磕碰受伤，所有外露金属结构件表面均做喷塑处理，耐车间油污、切削液腐蚀，日常维护仅需定期擦拭锁紧机构的接触面，清理积攒的切屑与灰尘即可，无需复杂的润滑保养。这套结构还可根据实际使用场景进行拓展，比如在底部加装脚轮即可转为移动式支撑工装，适配生产线边的工件周转支撑需求，

　　也可将多套结构组合使用，支撑长度超过2m的长条形工件，通过调整各立柱的高度差，还可实现工件倾斜角度的调整，满足工件焊接、涂胶、外观检测等需要特定作业角度的工序需求。相较于传统的专用焊接支撑工装，这套可调结构的重复利用率可达90%以上，当生产产品换型时，仅需更换立柱顶端的支撑端头，调整各点位的位置与高度即可适配新工件的装夹需求，无需重新设计制作整套工装，可大幅缩短新产品投产的工装准备周期，降低车间工装的制作与存储成本。结构中所有的锁紧机构均采用机械锁止结构，无气动、液压等动力元件，无需接入车间动力源即可使用，不存在动力失效导致工件坠落的风险，作业安全性更高，同时也降低了工装本身的采购与维护成本，适合中小型机加工、装配车间的柔性化生产改造使用。
