工业用50升卧式承压储气罐体设计

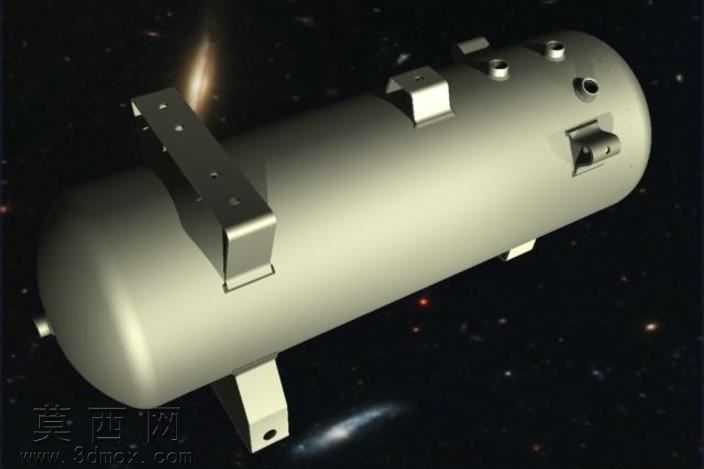

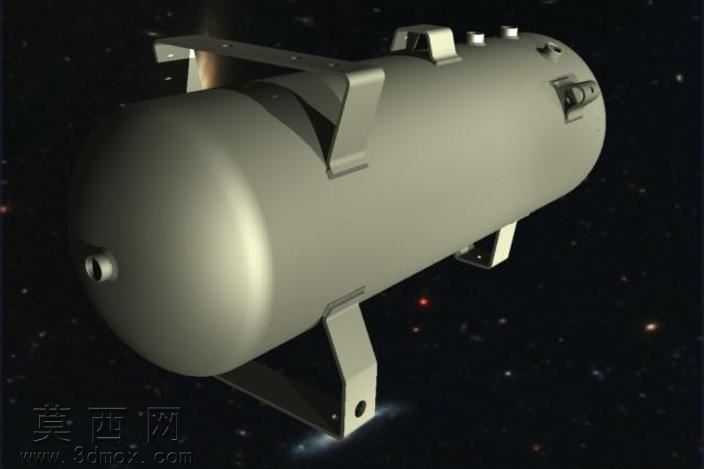

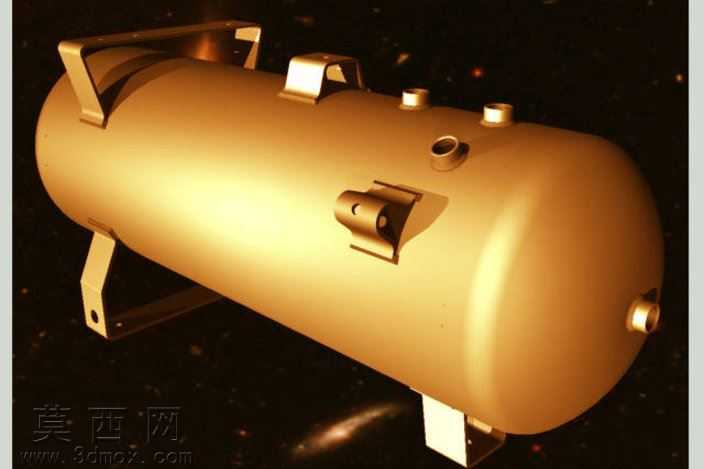

本作品为卧式承压储气罐体的三维设计成果，建模阶段采用参数化特征建模思路，先以旋转特征构建罐体核心的圆柱形筒体与两端标准椭圆形封头，严格遵循压力容器常规设计的比例规范，保证筒体壁厚、封头曲率匹配11巴最大工作压力的强度要求，避免应力集中隐患。建模过程中逐一细化罐体上的功能接口：顶部预留的多个不同通径的管嘴接口，分别对应进气、出气、安全附件安装、压力表接驳的功能需求，每个接口都添加了焊接坡口的细节特征，还原实际加工的工艺结构；罐体侧面设置的排污接口采用倾斜式布局，便于罐内积液与杂质的排出，符合储气罐日常运维的使用逻辑。支撑结构部分，设计了两组对称布置的鞍式支座，支座上开设的长圆形安装孔可补偿罐体因温度变化产生的热胀冷缩位移，支座与筒体连接位置添加了加强垫板特征，避免局部应力过大造成筒体变形；罐体顶部设置的起吊吊耳采用折弯式结构，匹配起吊作业的受力方向，吊耳与筒体的连接位置同样做了加强处理，保证起吊过程的结构安全。材质与渲染阶段，罐体主体采用金属哑光金材质模拟工业设备常用的防锈漆涂装效果，调整材质的粗糙度与金属度参数，还原漆面在光照下的柔和反光质感，避免过度镜面反射造成的失真；场景采用深色星空背景搭配定向主光源，突出罐体的曲面轮廓与结构细节，辅助光源补充照亮支座、接口等暗部结构，清晰呈现各部件的装配关系与位置布局。整体设计完整还原了小型卧式储气罐的全部功能结构，各部件的尺寸比例符合行业通用设计规范，可用于压力容器结构教学、工业设备场景搭建、产品方案展示等场景，模型的特征树结构清晰，各部件可单独编辑调整参数，方便后续根据不同容量、压力等级的需求进行参数修改与结构优化。
