摩托车脚操纵控制总成结构设计

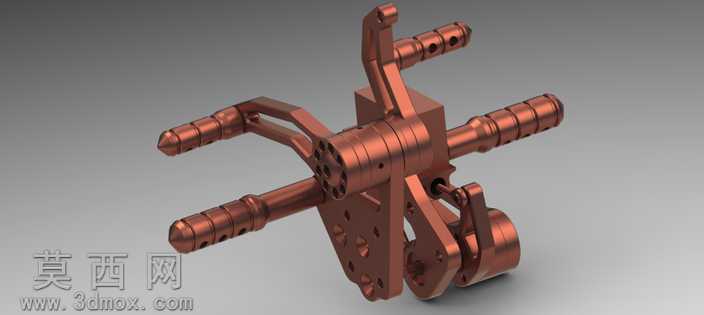

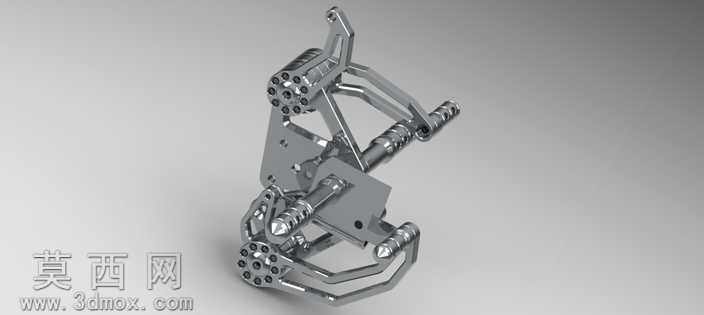

该作品为摩托车脚操纵控制总成的三维建模设计，整体采用自底向上的建模思路完成全参数化构建，首先对核心转轴基座进行基准定位，依次完成多向操纵杆、铰接摇臂、复位联动件、安装固定板等零部件的独立建模，再通过同轴配合、铰接约束、限位贴合等装配关系完成整体组装，完整还原了脚控操纵机构的运动逻辑与装配关系。建模过程中对操纵杆的防滑纹理、安装板的减重孔位、铰接部位的轴销配合间隙都做了精细化还原，所有特征均保留完整建模历史，可根据实际设计需求对杆长、安装孔距、摆角范围等参数进行快速调整，适配不同车型的安装布局需求。渲染阶段采用红铜金属材质表现整体构件，通过调整金属粗糙度、反射强度与环境贴图参数，还原出金属机加工后的细腻质感，搭配渐变灰色背景突出构件的结构轮廓，多角度渲染图清晰展现了总成的空间布局与各部件的连接关系。结构设计上，核心转轴作为整个总成的承载基础，多根操纵杆沿转轴径向分布，分别对应换挡、制动等不同操纵功能，铰接摇臂与复位构件配合实现操纵后的自动回位，安装板预留的多组固定孔位可实现与车架的稳固连接，各运动部件之间预留合理的活动间隙，避免操纵过程中出现卡滞问题。设计过程中充分考虑了脚操纵的人机工程需求，操纵杆的延伸角度与握持纹理符合脚部操作的施力习惯，整体结构紧凑，在满足操纵强度要求的前提下通过镂空设计减轻构件自重，各受力部位做了加厚处理提升结构耐用性，完整呈现了经典摩托车脚控操纵机构的设计逻辑与结构特点，可作为摩托车操纵系统设计参考、机械结构教学演示素材使用。
