螺旋传动式三爪夹持机械手爪结构设计

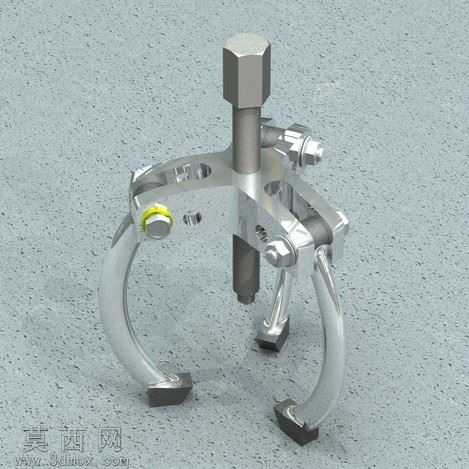

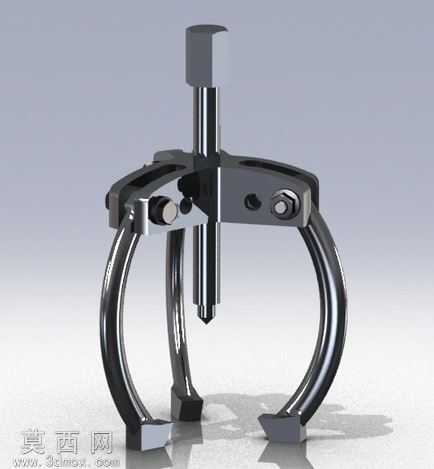

本作品为螺旋传动式三爪夹持机械手爪的三维参数化设计模型，建模过程严格遵循机械设计原理与实际加工装配逻辑，在三维建模环境中完成了所有零部件的特征构建与整体装配。建模阶段先从核心传动部件入手，搭建顶部的六角调节旋柱与中心传动螺杆，通过螺旋副特征定义螺杆的传动行程与配合精度，确保螺杆旋转时可实现稳定的轴向进给动作。随后构建三个周向均匀分布的弧形爪臂，每个爪臂与中心基座采用铰接约束，爪臂内侧设置定位凸台与加强筋结构，既保证爪臂开合过程中的运动轨迹一致性，又提升夹持作业时的结构刚性，避免受力变形。爪臂末端设计有向内弯折的夹持勾头，勾头接触面做了防滑纹理的特征处理，可适配不同外形的轴类、盘类工件的夹持需求。中心基座部分设计有三个均匀分布的铰接耳座，耳座上的铰接孔与爪臂的铰接轴采用间隙配合的装配约束，还原真实机构的转动自由度。整体装配完成后添加了运动仿真约束，验证螺杆旋转时，三个爪臂可同步完成张开与闭合动作，实现对工件的对中夹持，不会出现偏载夹歪的问题。材质渲染阶段，对所有金属结构件赋予了合金钢材质，调整材质的粗糙度与金属光泽度，还原机械加工零件的真实质感，对铰接配合面做了轻微的倒角与圆角处理，避免应力集中的同时也让模型视觉效果更贴近实物。设计思路上摒弃了复杂的气动、液压驱动方案，采用纯机械螺旋传动的方式，无需额外动力源即可完成夹持动作，结构简单可靠，维护成本低，既可以作为工业机器人的末端执行器使用，也可单独作为手动工装夹具用于小型工件的拆装、固定作业，模型保留了全参数化特征，可根据实际夹持工件的尺寸范围调整爪臂长度、螺杆行程、铰接点位置等参数，快速衍生出不同规格的夹持手爪方案，适配不同的作业场景需求。
