霍尼韦尔红色按钮工业控制开关三维建模作品

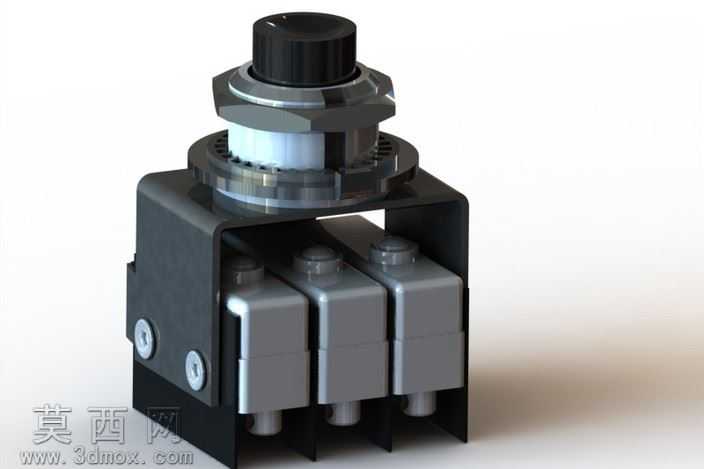

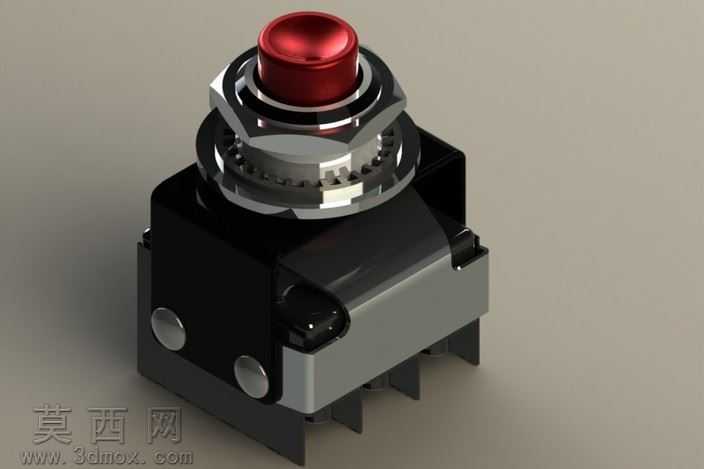

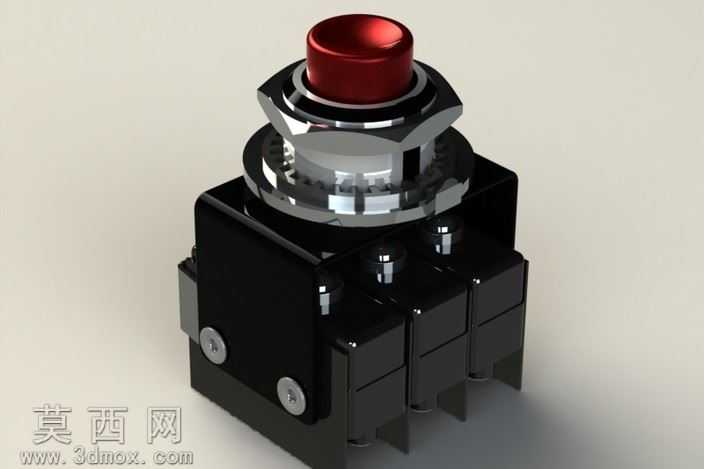

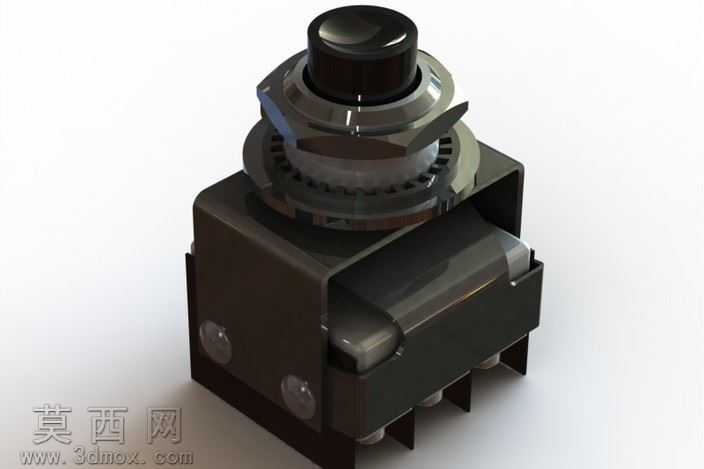

本作品为工业控制场景常用的霍尼韦尔款按钮开关三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从按钮头部的操作端入手，还原红色蘑菇头按钮的曲面弧度，通过旋转凸台命令生成按钮主体，再对按钮顶部的圆角过渡做曲率连续处理，保证按压接触面的圆润触感还原。头部的金属固定环采用多台阶轴结构设计，分别绘制外螺纹安装段、六角锁紧段、防尘密封卡槽的截面轮廓，通过拉伸与切除命令完成细节刻画，金属环表面的滚花防滑结构采用圆周阵列命令生成，均匀排布的防滑齿纹理完全匹配实物的握持阻尼设计。中部的基座部分采用方块式模块化结构，首先绘制主体黑色绝缘基座的外轮廓，通过抽壳命令预留内部触点组件的安装空腔，基座侧面的固定螺丝孔采用异型孔向导命令生成，精准还原沉头螺丝的安装位深度与孔径。基座下方的三组接线端子模块采用独立建模后装配的方式完成，每个端子模块的触点卡槽、接线螺丝位、引脚插片都做了1:1的结构还原，模块之间的拼接卡扣通过拉伸切除与凸台命令实现，保证装配时的定位精度。材质与渲染阶段，红色按钮头采用高光红色塑料材质，调整漫反射颜色为正红色，添加轻微的反射模糊模拟工程塑料的表面质感；金属固定环与螺丝采用抛光镀铬金属材质，调高反射强度与高光光泽度，还原金属件的亮面反光效果；黑色基座采用哑光黑色电木材质，降低反射值，添加细微的颗粒纹理模拟绝缘材料的磨砂质感；接线端子的导电部分采用黄铜金属材质，调整金属度参数还原铜件的暖调金属光泽。渲染时采用三点布光方案，主光源从斜上方45度照射，突出按钮头部的曲面高光与金属环的反光层次，辅光源从侧面补光弱化阴影死黑区域，背光源勾勒模型整体轮廓，最终渲染图清晰展现开关的整体结构与各部件材质差异，模型同时导出STEP与IGES通用格式，可适配多数三维软件进行二次装配与工程仿真使用，建模过程中严格遵循工业电气元件的尺寸规范，各部件的装配间隙、配合公差都参考实物参数设置，可直接用于电气控制柜的装配模拟、操作面板的布局设计等场景。
