可调宽度夹紧式轴环结构三维设计

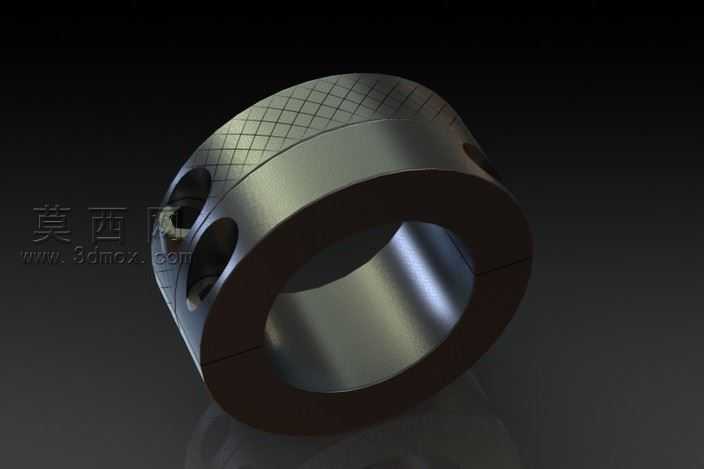

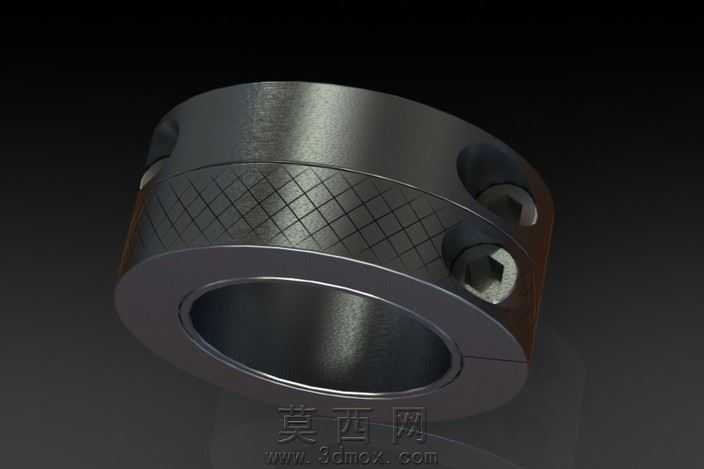

本作品为可调宽度夹紧式轴环的三维建模设计，整体采用环形对开式结构设计，建模过程中首先通过草图绘制确定轴环的内外径基准尺寸，利用旋转特征生成轴环的基础环形基体，之后通过拉伸切除特征完成对开分体的分割结构，保证两个半环能够精准贴合实现抱紧功能。外圆表面设计有网纹滚花结构，建模时通过阵列特征配合纹理映射实现滚花的规整排布，既提升了手动调节时的摩擦力，也增强了零件的外观质感。轴环侧壁均匀分布多个锁紧螺纹孔，建模时严格按照螺纹规格生成标准装饰螺纹线，保证孔位的同轴度与位置精度，通过拧紧对应孔位的紧固件即可实现两个半环的径向收紧，从而抱紧在不同直径的轴件上，同时可根据实际安装需求调整轴环在轴上的轴向固定宽度，适配多种安装场景。材质配置上选用合金钢作为基础材质，通过调整金属材质的粗糙度、反射率与环境光参数，渲染出金属零件的哑光金属质感，滚花区域单独设置微粗糙面材质，与光滑的内孔、端面形成明显的材质区分，结构细节处的倒角、圆角特征均按照机械加工工艺标准添加，避免应力集中的同时提升零件的工艺合理性。设计过程中充分考虑轴环的实际使用场景，对开式结构无需从轴端穿装即可实现轴上任意位置的固定，可调宽度的设计能够兼容一定范围内的轴径公差与安装空间需求，整体结构紧凑，锁紧可靠，建模过程中所有特征均保持参数化关联，可通过修改关键尺寸参数快速生成不同规格的同系列轴环模型，方便后续的工程图导出与实际加工应用。
