动力传动系统用曲柄臂结构三维设计

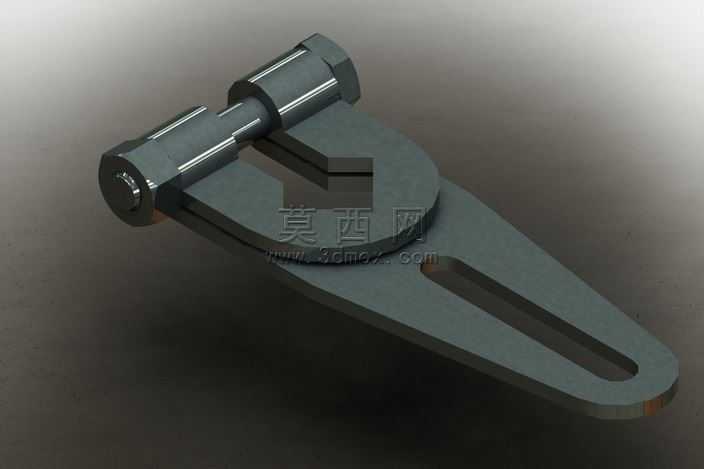

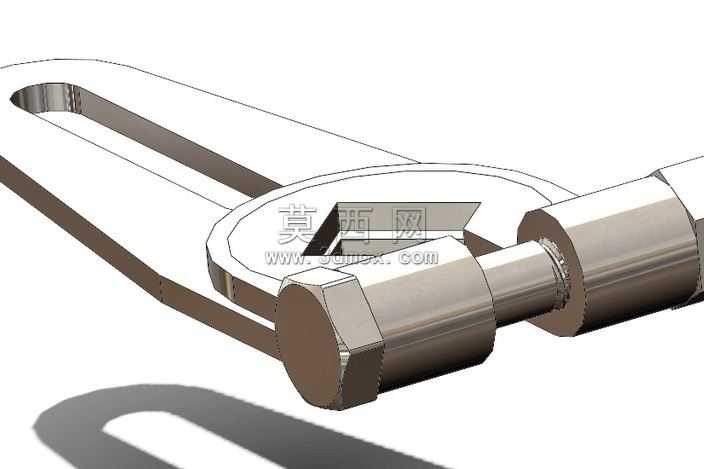

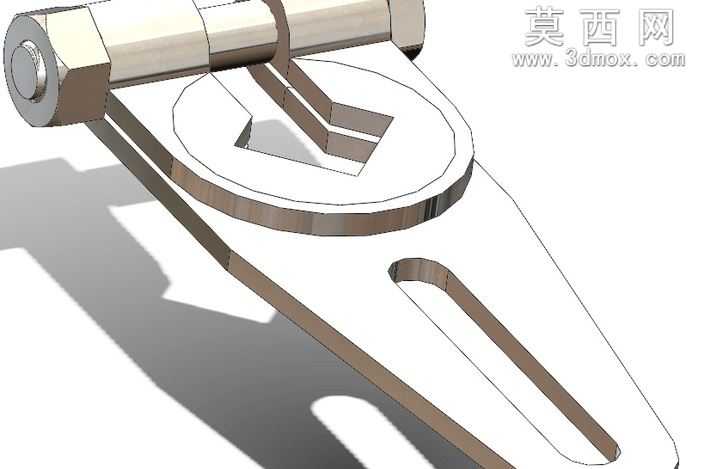

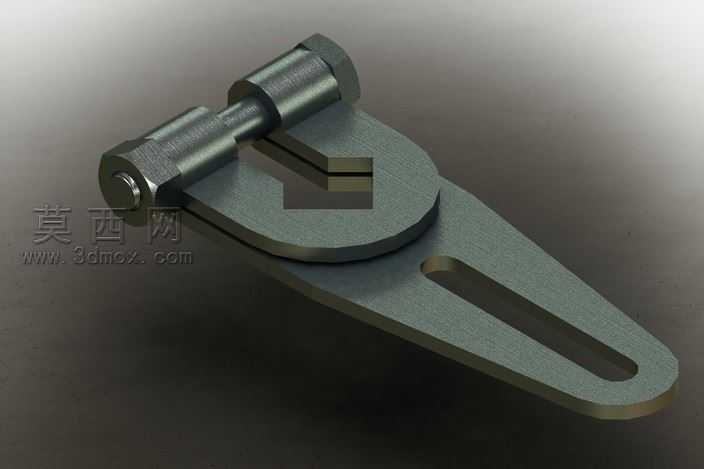

本曲柄臂三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循机械零件设计的基准优先原则，首先建立曲柄臂的纵向对称基准面与销轴安装孔的中心轴线作为全局定位基准，确保后续特征创建的位置精度统一。模型主体结构分为三个功能区段：一端为带开口槽的圆形铰接座，用于配套销轴实现与相邻传动构件的铰接连接，开口槽处设计有同轴的销轴安装通孔，孔位与圆形座体保持严格同轴度，保证销轴装配后转动顺畅无卡滞；中段为过渡连接的圆弧变截面结构，通过平滑的曲面过渡衔接铰接座与尾端的调节段，避免应力集中问题，提升构件的整体抗疲劳强度；尾端为带长条形调节槽的扁平臂身，长槽沿臂身长度方向布置，可实现安装位置的微调适配，满足不同装配间距的使用需求。建模过程中对所有棱边进行了符合机械加工工艺的圆角处理，铰接座与销轴的配合面、调节槽的内壁面均设置了合理的表面粗糙度对应特征，还原真实零件的加工细节。材质渲染阶段采用金属合金钢材质，通过调整材质的粗糙度、金属度参数，还原锻钢零件经机加工后的哑光金属质感，销轴部分采用稍高反光度的金属材质区分不同装配零件，铰接座开口槽的内端面做了轻微的做旧质感处理，模拟零件实际装配使用后的接触痕迹。结构设计上充分考虑曲柄臂的传动受力特性，圆形铰接座的厚度大于臂身厚度，保证铰接部位的抗剪切强度，臂身的长槽边缘做了加厚处理，避免调节槽处出现应力断裂风险，整体结构紧凑，各部分尺寸比例符合动力传动系统曲柄构件的设计规范，可直接用于虚拟装配验证、运动仿真分析以及机械原理教学演示使用。
