内外复合渐开线齿圈传动构件

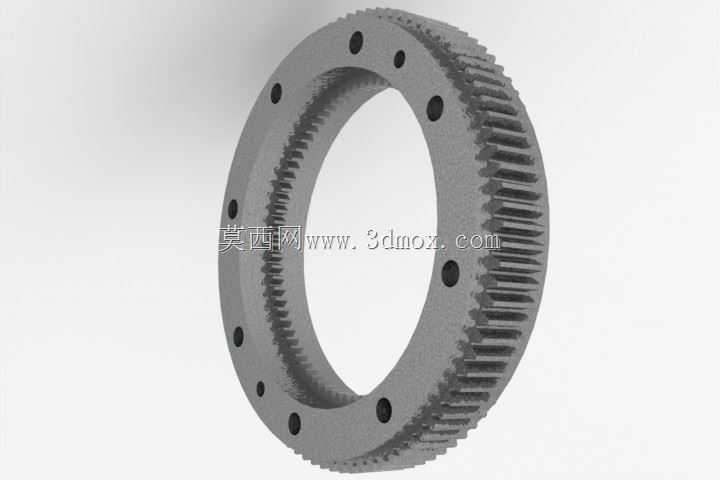

这款内外复合齿结构的传动构件，是机械传动系统中承担同轴动力分流、换向传递的核心零件，广泛应用于行星减速机构、回转驱动装置、精密分度转台、工程机械回转支承以及新能源汽车电驱传动单元中，能够在紧凑的安装空间内实现多路径动力传输，有效缩减传动总成的轴向与径向尺寸，提升设备整体的空间利用率。该构件将外啮合直齿与内啮合直齿集成在同一环形基体上，外齿可与外部主动齿轮或行星轮啮合实现动力输入或输出，内齿可与内置的行星轮组或中心轴齿轮配合，完成同轴系下的转速变换与扭矩传递，相比分体式装配的内外齿组合结构，一体化结构消除了装配同轴度误差带来的传动偏载、齿面磨损不均问题，大幅提升传动过程的平稳性与承载能力。设计过程中，内外齿均采用标准渐开线齿形，齿向为直齿设计，加工工艺适配滚齿、插齿的常规量产加工流程，齿部参数经过啮合干涉校验，确保内外齿分别与配对齿轮啮合时无卡滞、无侧隙过大问题；环形基体上均匀分布的轴向安装孔，用于实现构件与相邻连接法兰、回转支座的紧固装配，孔位分度精度严格匹配安装基准，保证装配后齿圈的径向跳动与端面跳动控制在传动精度允许范围内，避免运转过程中出现振动、噪音异常问题。从安装边界来看，该构件为环形薄壁结构，设计时充分考虑了薄壁件加工与装配的形变控制，基体厚度经过刚度校核，在额定扭矩负载下不会产生影响啮合精度的形变，外齿的齿顶圆、内齿的齿根圆与安装孔的位置度公差经过严格匹配，既能够满足常规闭式传动箱体内的安装空间要求，也可适配开式回转机构的安装场景，在低速重载的传动工况下，可通过齿面硬化处理提升耐磨性能，在高速精密传动场景下，可通过齿形修缘降低啮合冲击与传动噪音，能够灵活适配不同工况的传动需求，为紧凑化、高集成度的传动系统设计提供可靠的零件支撑。
