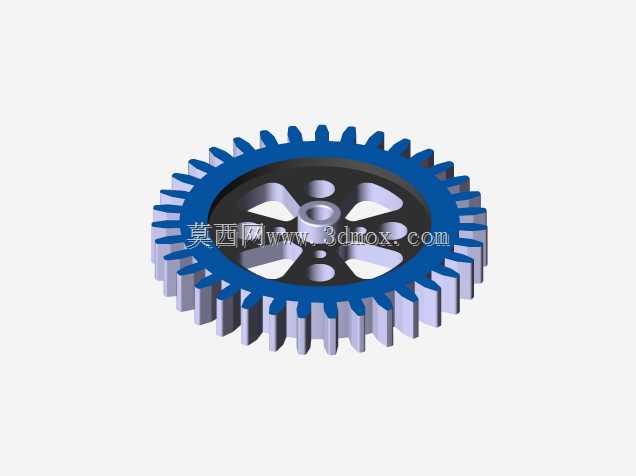

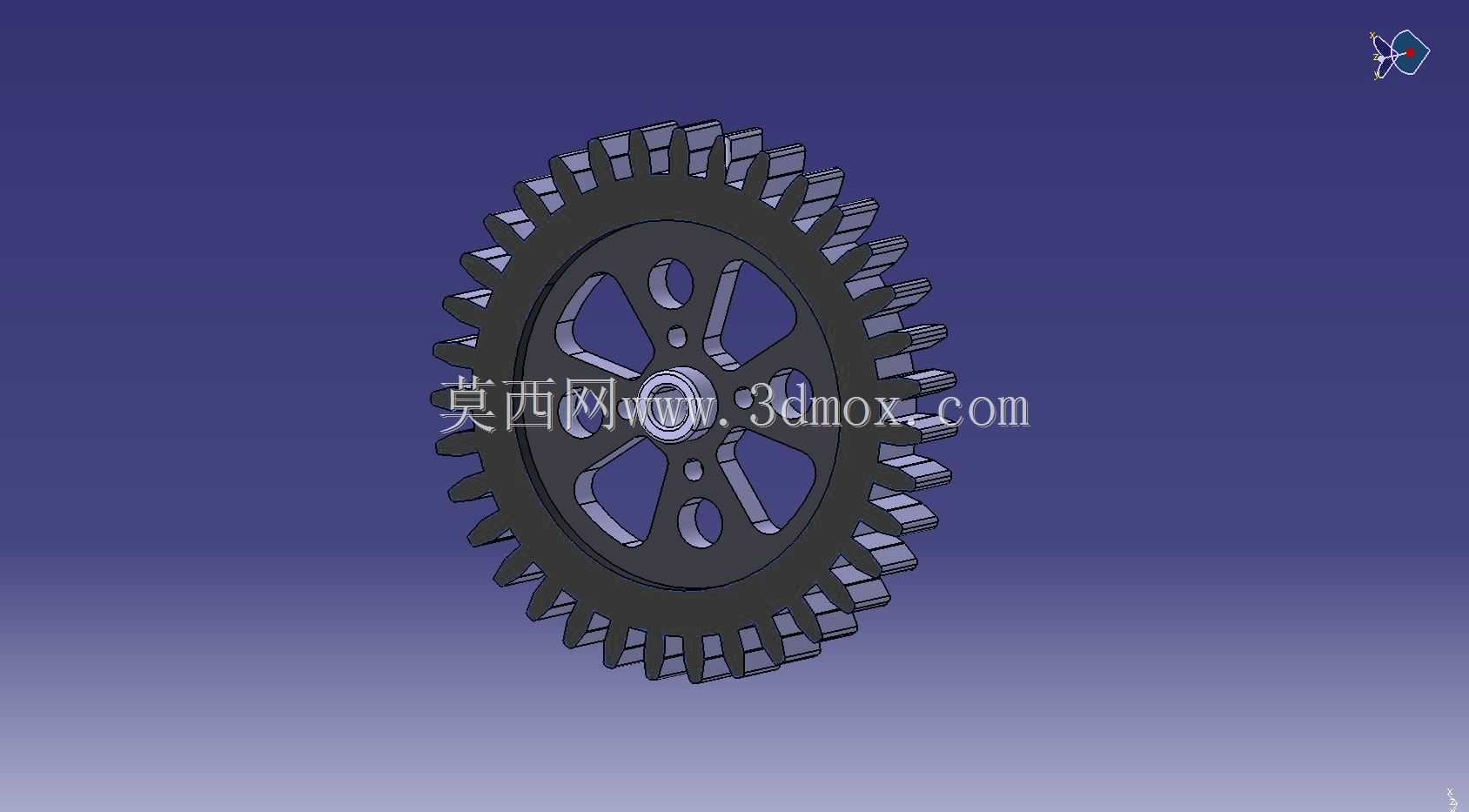

辐板式镂空直齿圆柱传动齿轮

这款辐板式镂空直齿圆柱齿轮，是机械传动系统中应用极为广泛的基础动力传递零件，可适配各类需要定比传动的机械结构场景，覆盖轻工输送设备、小型机床进给机构、农用机械传动单元、自动化生产线动力传输工位等多个应用场景，核心作用是在平行轴之间传递旋转扭矩，通过轮齿的精准啮合实现稳定的转速与转矩转换，保障动力输入端到输出端的动力传递效率与传动比准确性。

在功能特性层面，该齿轮采用直齿圆柱齿形设计，啮合过程中无轴向分力，对支撑轴承的轴向载荷要求低，安装适配性更强，日常维护难度更低；轮体采用辐板式镂空结构设计，在保障轮体整体结构强度、满足啮合过程中抗弯、抗扭载荷要求的前提下，大幅削减了轮体自身重量，降低了传动过程中的转动惯量，既可以减少传动启动阶段的动力损耗，也能降低高速运转过程中的轮体离心力影响，提升传动过程的平稳性。中心位置设置标准安装轴孔，轴孔周边预留键槽安装位，可通过平键连接实现与传动轴的周向固定，避免传动过程中齿轮与轴出现相对滑动；辐板上均匀分布的镂空减重孔沿圆周方向对称排布，保障轮体动平衡性能，减少运转过程中的振动与噪音。

设计过程中，首先根据目标传动场景的额定传递扭矩、目标传动比、工作转速确定齿轮的模数、齿数、齿顶圆直径、齿根圆直径等核心齿形参数，确保轮齿接触强度、弯曲强度满足长期满负载运转的疲劳寿命要求，避免出现断齿、齿面过度磨损等失效问题；其次进行轮体结构优化，将传统实心轮体调整为辐板镂空结构，通过有限元仿真验证不同辐板厚度、减重孔尺寸下的轮体应力分布，确保在最大载荷工况下轮体各部位应力均低于材料许用应力值，同时将轮体重量控制在合理区间；最后对轮缘、辐板、轮毂的过渡位置做圆弧倒角处理，减少应力集中点，提升零件整体结构可靠性。

在安装边界层面，该齿轮的安装尺寸以中心轴孔为基准，轴孔直径适配对应直径的标准传动轴，轮毂长度与轴段安装长度匹配，齿顶圆尺寸预留足够的啮合安装间隙，可适配同模数的配对齿轮完成中心距调试，安装时需保证两齿轮轴线平行度在公差允许范围内，齿侧间隙符合对应精度等级的要求，避免出现啮合卡滞、偏磨等问题；轮体轴向尺寸紧凑，可适配空间较为局促的传动舱安装环境，不需要额外预留过大的轴向安装空间。
