履带行走机构驱动终传动总成

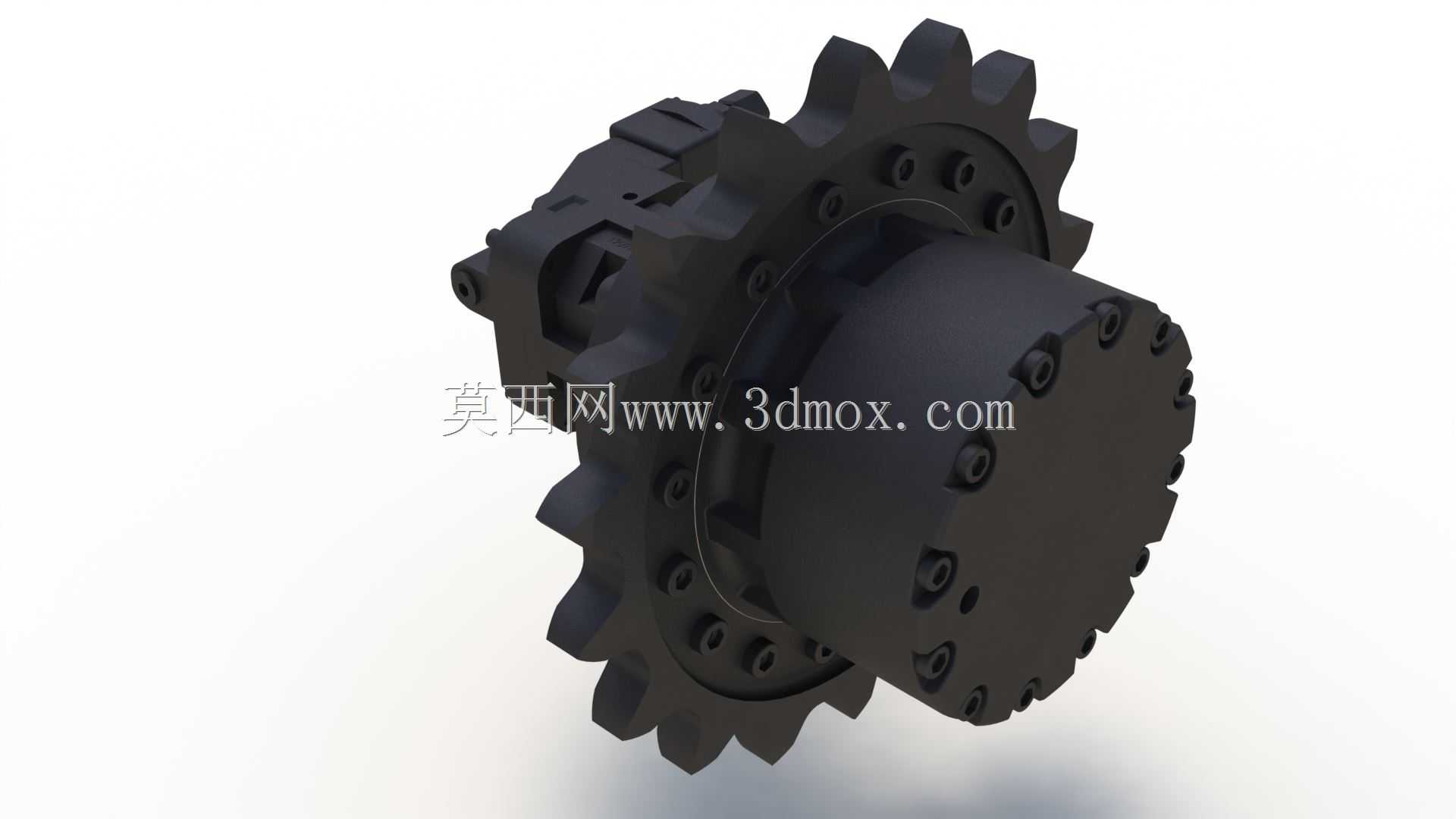

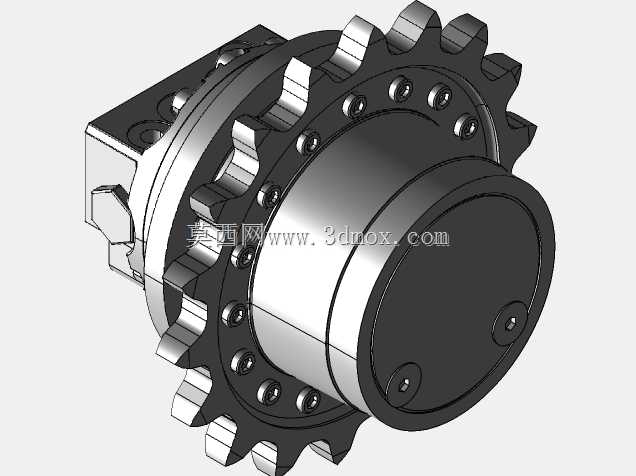

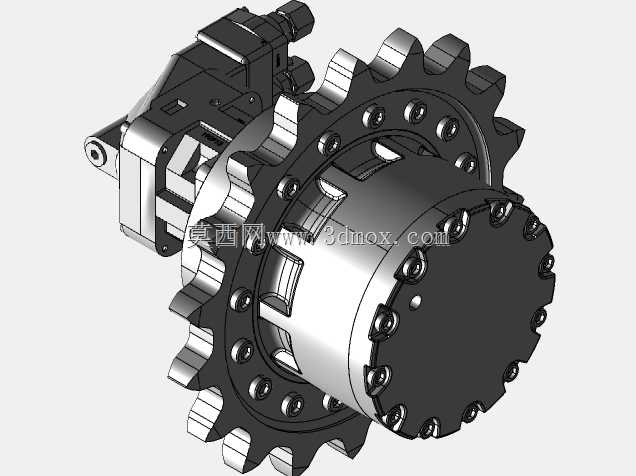

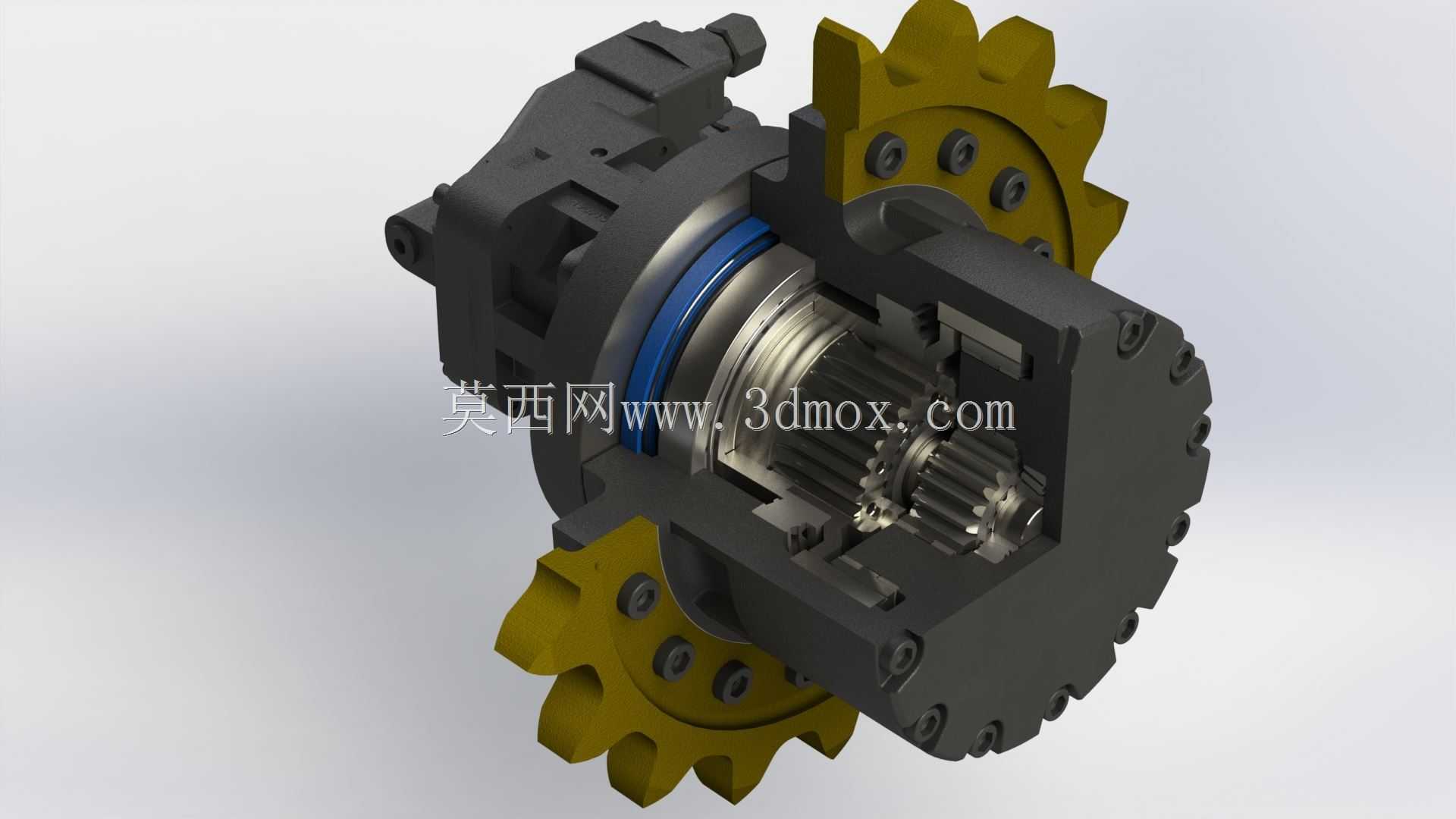

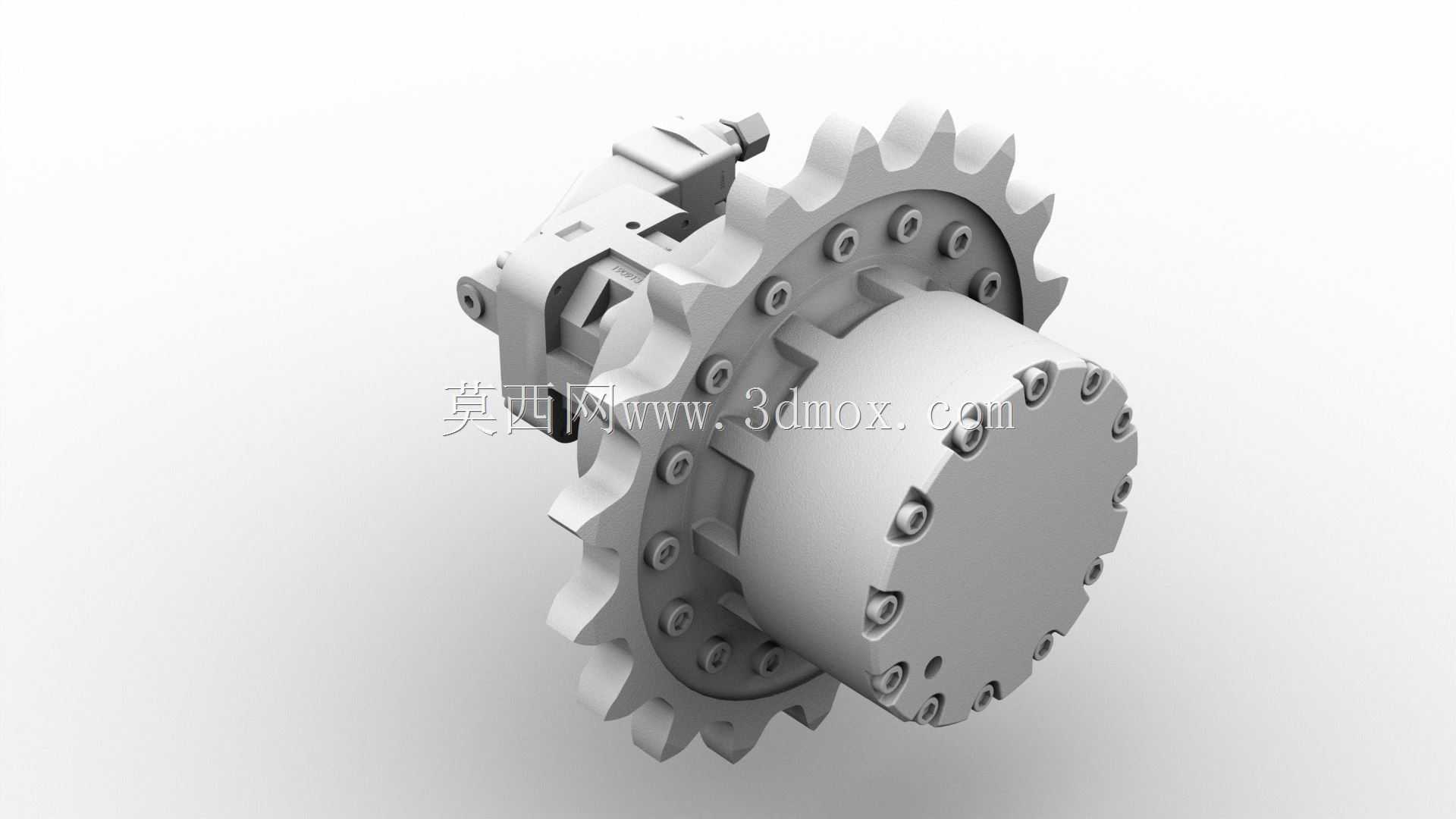

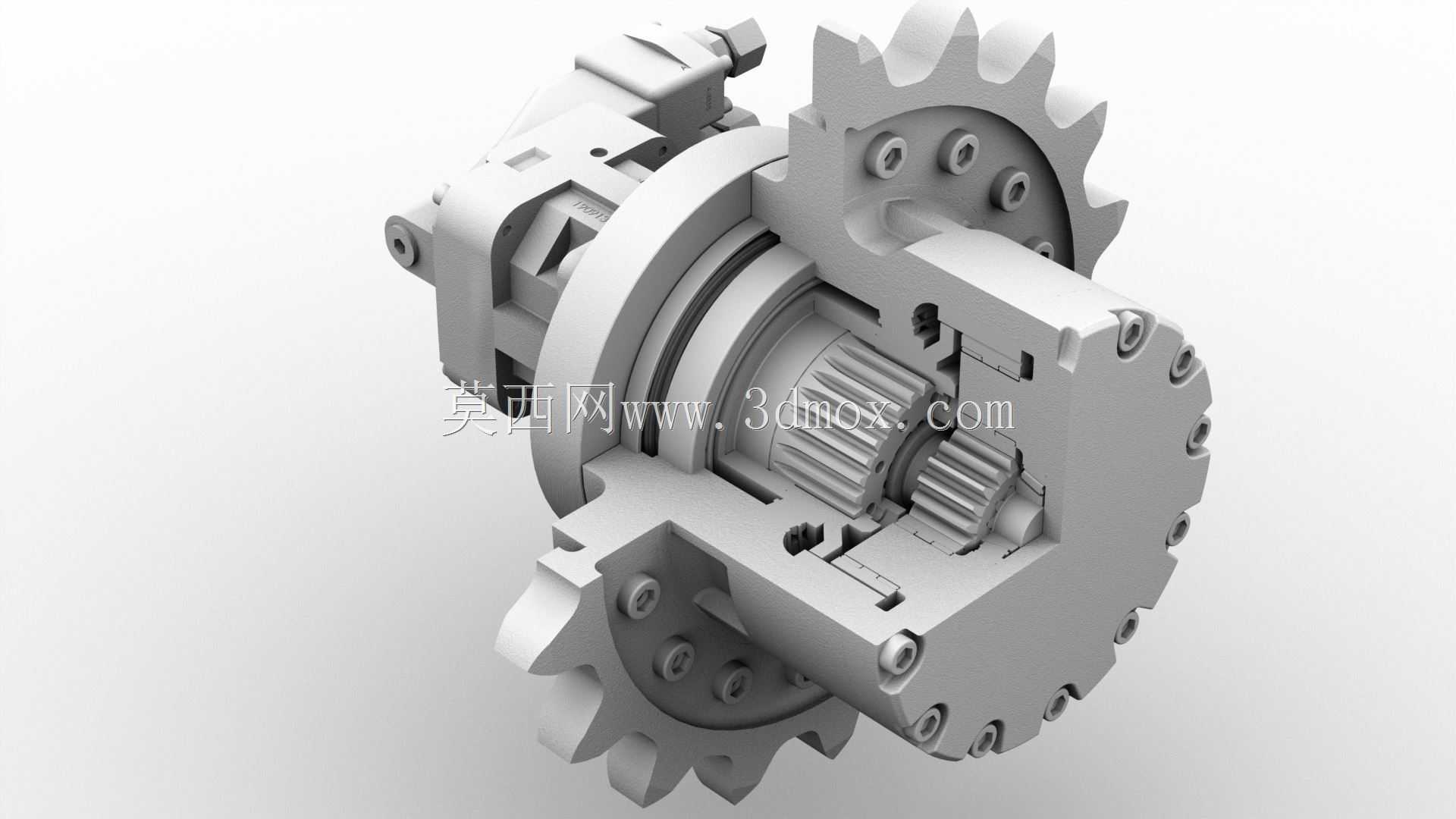

该终传动总成主要应用于重型履带式工程机械设备的行走驱动系统末端，是将动力传递至履带驱动轮的核心执行部件，常见于大吨位挖掘机、履带式推土机、履带式起重机等需要大扭矩输出的行走工况场景，承担着降低转速、放大输出扭矩、承载整机行走载荷与作业冲击载荷的核心作用。在实际设备运行过程中，终传动直接对接行走液压马达的输出端，将液压马达传递来的高转速低扭矩动力，通过内部多级行星齿轮组的减速增扭作用，转化为低转速大扭矩的动力输出，直接驱动外侧啮合的履带链轮，带动整条履带完成循环转动，实现设备的前进、后退、转向等行走动作，同时能够承受设备作业时地面传递的径向冲击、偏载力矩，隔绝行走过程中碎石、泥水对内部传动结构的侵蚀。从产品功能特性来看，该终传动采用集成式结构设计，将减速齿轮组、承载轴承组、链轮连接法兰、安装固定基座整合为一体式总成，外侧的驱动链轮采用等距分布的啮合齿结构，齿形经过修形设计，能够与履带销套实现平稳啮合，减少啮合过程中的冲击与磨损，提升传动平稳性；端盖部分采用周向均布的高强度螺栓连接，保证壳体的密封性能与结构强度，能够承受内部传动的反作用力与外部载荷冲击。在设计思路上，该终传动围绕大扭矩承载、高可靠性、紧凑安装空间的核心需求展开，内部采用行星齿轮传动结构，在有限的径向尺寸内实现大传动比的减速效果，同时保证载荷能够通过多个行星齿轮均匀分担，提升整体承载能力；壳体采用高强度铸钢材质，兼顾结构刚性与抗冲击性能，安装法兰面的螺栓孔位置经过精准定位，保证与行走马达、机架的安装同轴度，减少安装偏差带来的附加载荷。从外形尺寸与安装边界来看，该终传动整体为同轴圆柱式结构，外侧链轮的齿顶圆为最大径向尺寸，轴向尺寸从马达连接端面到链轮安装端面控制在紧凑范围内，安装时需要保证链轮齿面与履带销套的啮合对齐度，马达连接止口与行走马达输出轴的同轴度误差控制在允许范围内，固定螺栓按照规定扭矩对称紧固，避免安装偏载导致的轴承偏磨、齿轮断齿等故障；同时壳体上预留有润滑油加注与排放接口，能够保证内部齿轮与轴承的润滑需求，适配野外复杂工况下的长时间连续作业要求。
