福特野马赛车前悬架桁架结构三维设计

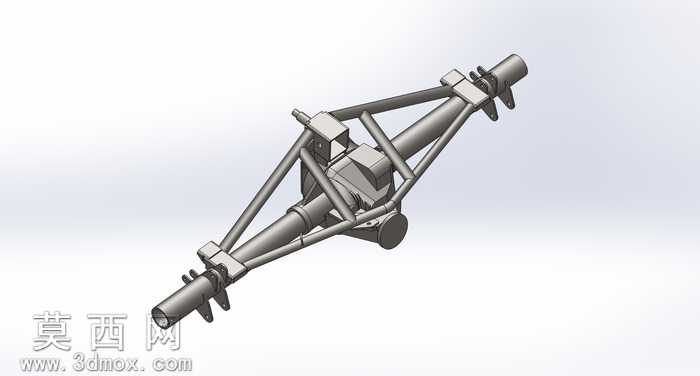

本模型为福特野马赛车适配的前悬架桁架承载结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循赛车底盘改装的工程设计逻辑，以管状空间桁架为核心承载主体，所有管件的连接节点、安装支座均做了贴合实车装配的细节处理。建模阶段先以实车前桥的轮距、主销倾角、悬架硬点坐标为基准搭建骨架草图，再沿骨架路径生成不同管径的管状实体，对管件相交的相贯线位置做了精准的布尔裁切处理，保证每一处管接位置的贴合度符合焊接工艺要求。模型附带的渲染效果采用金属哑光材质模拟4130铬钼钢管的真实质感，对安装支座的安装面做了轻微的机加工纹理处理，紧固件位置还原了螺栓、锁紧垫片的细节特征，整体渲染光影柔和，清晰呈现桁架结构的空间受力走向。结构设计上采用三角形稳定桁架布局，从主安装梁向两侧悬架固定点延伸出多组斜向支撑管，可在赛车激烈驾驶时分散纵向、横向的冲击载荷，两端预留的安装位可直接匹配原车的转向节、减震器、防倾杆连接点，中部的加强筋结构可提升整体抗扭刚度，避免极限工况下的结构形变。设计过程中充分考虑了赛车轻量化需求，在保证结构强度的前提下优化了管件排布密度，去除了非承载区域的冗余结构，所有安装孔位的孔径、孔距均参照实车配件参数设定，可直接用于改装方案的验证、装配干涉检查以及有限元分析的前置模型，模型的特征树保留了完整的建模步骤，可根据不同的赛事规则、调校需求快速调整管件角度、管径参数以及安装点位置，适配不同调校风格的赛车底盘设定。
