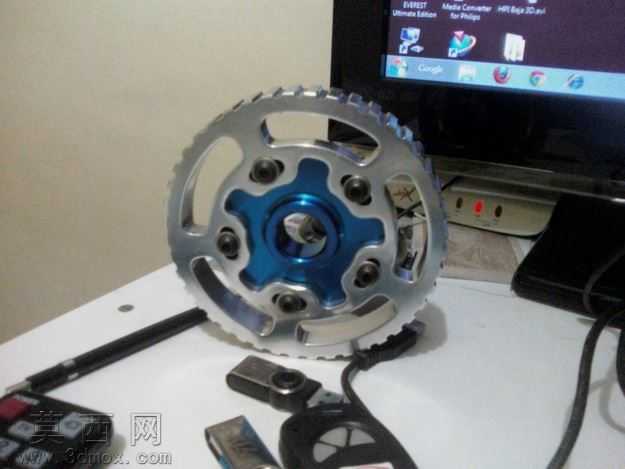

大众Polia电动机凸轮轴传动组件三维设计

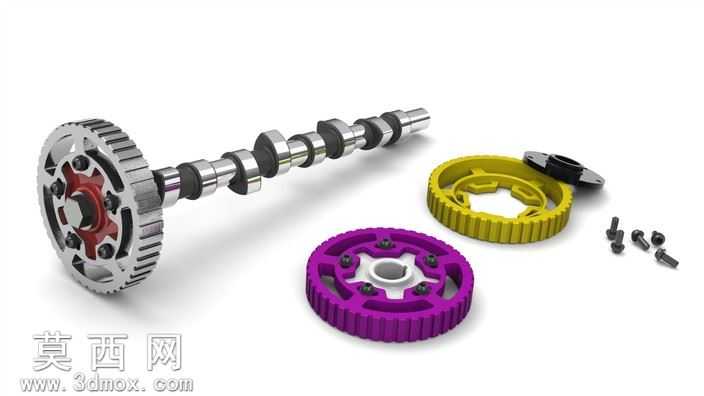

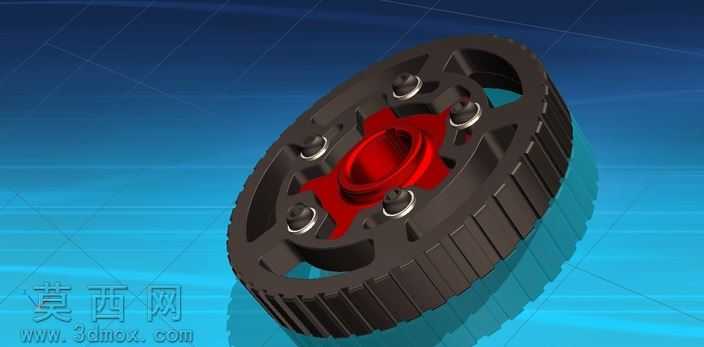

本作品围绕大众Polia电动机的凸轮轴传动核心组件展开三维建模设计，依托SolidWorks平台完成全零件参数化构建与装配还原。建模阶段首先对凸轮轴主体进行特征拆解，依据凸轮型线的升程数据绘制多组轮廓草图，通过拉伸、旋转切除等基础特征构建轴身基体，逐段匹配凸轮桃片的轮廓精度，保证凸轮型面与轴段的同轴度公差符合动力传动的设计要求；轴端的传动齿轮采用渐开线齿形参数化生成，通过齿廓阵列、轮毂切除等操作还原齿轮的轮齿、减重孔与安装定位结构，齿面的倒角、退刀槽等工艺细节均做了还原，保证模型与实物结构的一致性。两类同步传动带轮分别采用差异化材质表现，黄色带轮与紫色带轮均先绘制轮缘的齿形轮廓，通过圆周阵列生成带齿结构，轮辐部分的安装孔、定位凸台依据装配关系做了对应匹配，带轮中心的轴承安装位预留了合理的配合间隙，还原真实的装配公差要求。配套的紧固件螺栓、螺母单独建模，还原螺纹牙型、头部六角结构与垫圈细节，保证装配时的位置匹配度。材质渲染阶段针对不同零件做了区分处理：凸轮轴与传动齿轮采用金属镀铬材质，调整反射率与粗糙度参数还原金属件的机加工质感，齿轮端面的红色密封结构采用哑光橡胶材质，调整漫反射参数突出橡胶的哑光质感；两类带轮分别采用工程塑料材质，黄色带轮添加细微的颗粒质感表现增强尼龙材质特性，紫色带轮调整高光参数呈现硬质工程塑料的视觉效果；紧固件采用发黑处理的金属材质，降低反射率呈现紧固件的表面处理质感。装配阶段严格按照动力传递路径完成配合约束，凸轮轴与齿轮采用同轴配合加端面定位约束，带轮与对应安装轴段采用间隙配合，紧固件按照实际安装位置添加同轴与面贴合约束，完整还原凸轮轴配气传动组件的装配关系，可直接用于结构展示、装配教学或运动仿真分析，模型各零件可单独导出用于工程图生成或二次设计修改。
