XY坐标双轴直线传动工业机器人

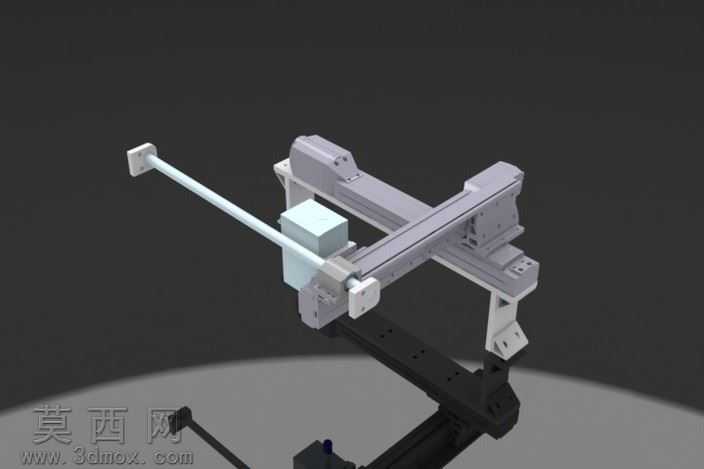

本作品为XY双轴坐标机器人三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先对X、Y两个正交方向的直线运动模组进行独立建模，分别完成导轨滑块副、同步带传动结构、滑台安装基座、端部支撑座的特征绘制，严格遵循直线传动机构的装配公差要求，预留各运动部件的活动间隙，避免运动干涉问题。建模过程中对滑台搭载的负载安装块进行了适配性结构设计，预留标准安装孔位，可兼容不同末端执行件的装配需求，支撑脚部分采用L型折弯结构设计，兼顾安装稳定性与结构轻量化需求，底部安装板预留设备固定孔位，可直接适配各类工业机台的安装场景。材质渲染阶段，针对不同零部件匹配对应工业材质属性：直线导轨与支撑结构件赋予磨砂阳极氧化铝材质，调整金属粗糙度与反射参数还原工业铝型材的哑光金属质感；同步带部分赋予黑色橡胶材质，添加细微纹理贴图模拟橡胶带的表面防滑纹理；端部驱动安装座赋予铸铁哑光材质，区分不同结构件的材质差异；滑台负载块赋予半透明工程塑料材质，清晰展示内部安装位结构。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出模组的装配层次与结构轮廓，辅光源补全暗部细节避免结构阴影过深丢失细节，环境光采用低饱和度灰色背景，突出机械结构本身的工业质感。结构设计上采用正交双轴叠层布局，Y轴模组作为基础承载轴固定于支撑结构上，X轴模组垂直安装于Y轴滑台之上，可实现平面范围内任意点位的精准定位，传动结构采用同步带传动方案，兼顾高速运动性能与定位精度，端部预留伺服电机安装位，可适配不同功率的伺服驱动组件，满足不同负载、不同运动速度的使用需求。整体建模过程严格遵循机械设计规范，所有安装孔位、配合尺寸均按照工业标准件参数绘制，可直接用于结构验证、运动仿真以及后续的工程出图生产，模型装配层级清晰，各零部件可独立编辑修改，方便后续根据实际使用需求调整轴长、负载能力等参数。
