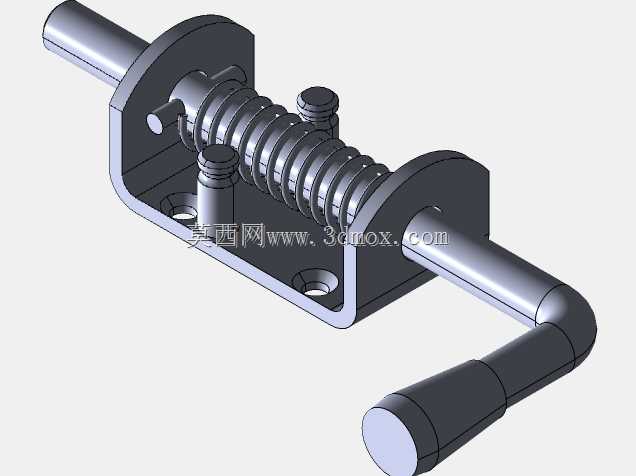

12mm规格弹簧式插销门栓结构设计

这款弹簧门栓是面向工业防护场景、小型设备舱门、工装防护门开发的快锁式紧固构件，核心作用是在无额外锁具辅助的前提下，实现门板与门框的快速卡合锁定，同时依靠内置弹簧的预紧力抵消设备运行带来的振动冲击，避免门栓受振松脱导致防护失效。在实际工业应用中，这类构件常被部署在小型设备检修门、生产线安全防护围挡门、仓储周转箱侧门、户外设备箱舱门等位置，相比普通无弹簧插销，它不需要额外配置锁扣或者插销限位结构，单手即可完成插拔解锁操作，操作人员在携带工具的状态下也能快速开关舱门，大幅提升日常检修、物料存取的操作效率。从功能特性来看，这款门栓的核心设计围绕弹簧复位与防松脱逻辑展开：栓杆与安装基座之间配置了适配行程的压缩弹簧，当操作人员向外拉动弯柄端时，栓杆压缩弹簧向后回缩，脱离门框侧的锁孔即可开启门板；松开弯柄后弹簧自动释放预紧力，推动栓杆向前伸出卡入锁孔完成锁定，即使在持续振动的工况下，弹簧的持续推力也能保证栓杆始终处于锁合位置，不会因为颠簸、振动出现自行回缩解锁的问题。基座两侧设计了带沉台的安装孔，可通过螺栓将整个门栓组件固定在门板侧面，沉台结构能够让安装螺栓的头部完全埋入基座内部，不会突出表面剐蹭操作人员或者线缆、管路。设计过程中充分考虑了安装边界与操作便利性：栓杆的有效锁合行程匹配常规工业防护门的门框配合间隙，弯柄的握持段做了圆滑过渡处理，拉动时不会硌手，基座的U型围边结构既可以对弹簧、栓杆形成侧向防护，避免加工碎屑、灰尘进入弹簧间隙导致卡滞，也能提升整个构件的结构强度，在受到侧向撞击时不会出现栓杆变形的问题。整体外形尺寸适配12mm规格的栓杆直径，安装时只需要在门板对应位置预留匹配基座轮廓的安装平面，在门框对应位置加工与栓杆直径适配的锁孔即可完成部署，不需要额外加工复杂的配合槽位，安装门槛低，适配多种厚度的门板安装场景，同时金属材质的构件本身具备较好的耐磨与抗锈蚀能力，能够在车间、户外仓储等多类环境下长期稳定使用。
