船用环形救生浮具外观结构设计

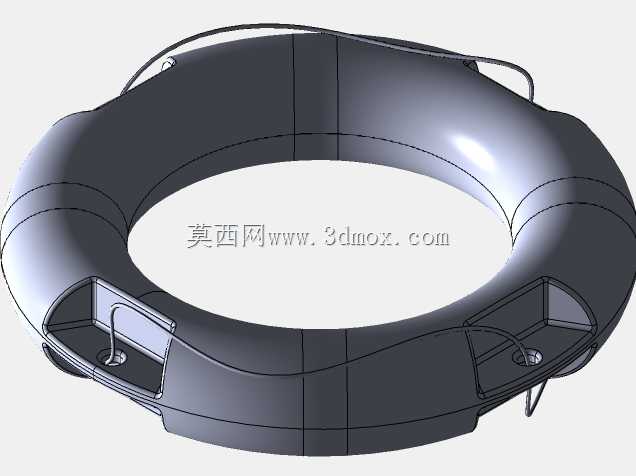

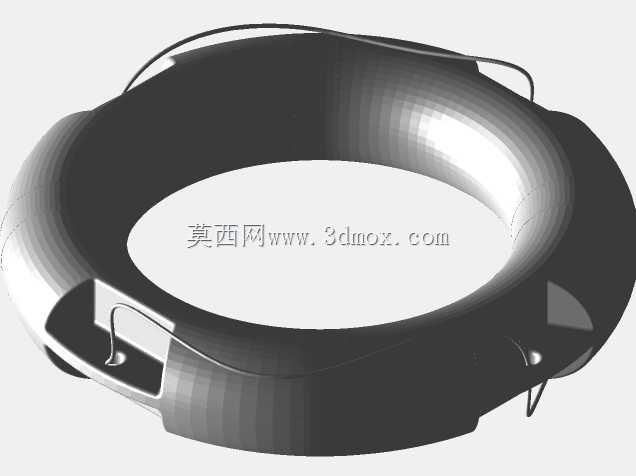

日常海事作业场景里，这类环形浮具是近岸作业、内河航运、小型休闲船舶上的标配应急器材，核心作用是人员意外落水后提供临时浮力支撑，避免人体因体力不支发生沉溺风险，常规部署在船舶甲板两侧、舷边易取位置，也会在码头、临水作业平台做定点配置。做这个浮具的三维结构设计时，首先要匹配实际使用的安装边界，整体环形外径控制在700-800mm区间，内径预留350-400mm的人体穿入空间，环体截面直径保持120-150mm，这个尺寸区间既可以保证足够的浮力储备，也不会因为体积过大占用过多甲板存放空间，环体外侧预留的挂耳结构，是用来连接牵引绳索、反光标识条的，对称分布的四个内嵌式把手槽，是方便落水者抓握、也方便救援人员从水面提拉受困人员，不会因为外凸结构在存放时勾挂其他船用设备。建模阶段先在草绘环境绘制环形的中心引导线，再绘制截面的闭合轮廓，用扫描特征生成环体的基础实体，之后在环体对称位置切除出把手的凹陷区域，注意把手边缘要做R15以上的圆角过渡，避免实际使用时割伤使用者手部；挂耳结构单独做实体后与环体做合并，挂耳的开孔直径预留12mm，匹配常规船用绑扎绳的直径规格。设计时特意将环体表面做了分模线的结构示意，对应实际生产中滚塑工艺的合模位置，环体内部是封闭中空结构，保证整体浮力不会因为局部破损快速丧失，表面的凹槽结构是用来粘贴反光标识，方便夜间低能见度条件下快速定位浮具位置。需要注意的是这个结构仅做外观与安装结构的设计验证，不能直接作为功能性救生设备的生产依据，实际量产的救生浮具需要符合海事装备的浮力、材质耐候性相关强制标准，建模时的结构拆分要匹配滚塑成型的工艺要求，避免出现倒扣、壁厚不均的问题，环体壁厚统一控制在8mm，保证整体结构强度的同时控制整体重量，单人即可完成抛投操作。
