定制款动臂提升液压油缸结构设计

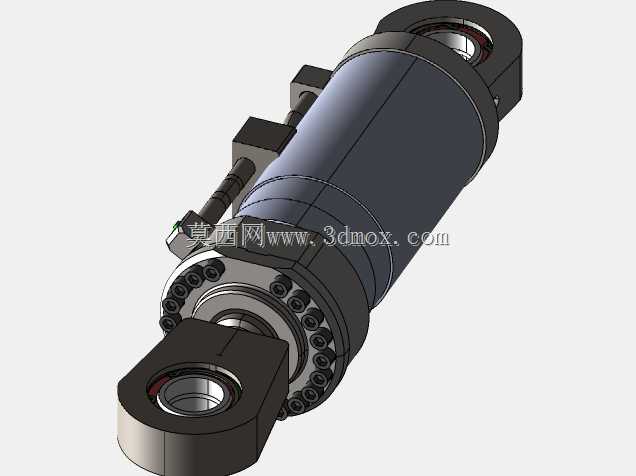

这款动臂提升液压缸主要面向重型工程机械的动臂驱动场景设计，常见于挖掘机械、装载机械、起重提升类设备的动臂举升作业环节，作为液压系统的末端执行元件，承担着将液压能转化为往复直线机械能的核心作用，直接决定动臂的举升载荷能力、动作平稳性与作业可靠性。在实际作业场景中，该油缸需要承载动臂及属具、作业物料的整体重量，同时耐受作业过程中的偏载冲击、往复摩擦与户外复杂工况的侵蚀，因此设计阶段充分考量了重载工况下的结构强度冗余。从功能特性来看，该油缸采用双耳环铰接式安装结构，两端的铰接轴承位可适配设备动臂与机架的铰接销轴，安装后可随动臂的摆角变化自适应调整角度，避免安装应力与动作卡滞；缸体侧部集成了液压油口与管路安装位，可直接对接设备的主液压油路，无需额外设计复杂的外接管路转接结构，有效压缩安装空间。设计思路上，缸筒采用高强度合金钢材加工，内壁做高精度珩磨处理，保证活塞往复运动的密封性能与摩擦寿命；活塞端配置多道组合密封件，兼顾高压下的静密封与往复动密封需求，同时设置耐磨导向环，承受活塞运动过程中的径向偏载，避免活塞与缸筒直接摩擦拉伤；端盖与缸筒采用法兰螺栓锁紧结构，周向均匀布置的高强度锁紧螺栓可承受油缸大腔进油时的轴向推力，保证高压工况下的连接可靠性，同时便于后期拆解维护密封件。外形尺寸与安装边界方面，该油缸的整体长度适配常规中型工程机械动臂的行程需求，两端铰接孔的中心距在全缩状态下匹配设备动臂的最低位安装尺寸，全伸行程可覆盖动臂最大举升角度的位移需求；缸体外径尺寸经过优化，在保证缸筒壁厚满足额定压力强度要求的前提下，尽可能缩小径向尺寸，避免动臂摆动过程中缸体与周边结构件发生运动干涉；两端耳环的铰接孔内径适配行业通用规格的铰接销轴，安装面的宽度尺寸匹配对应吨位设备的铰接座间距，无需对设备原有安装结构做大幅改造即可完成适配替换。油缸的外露金属表面做了防锈防腐处理，可适应户外施工的潮湿、多粉尘工况，活塞杆表面做了淬火加镀硬铬处理，表面硬度高、耐磨性能优异，可耐受作业过程中飞溅的砂石、粉尘刮擦，延长密封件与活塞杆的使用寿命。
