镗床用双法兰式绕绳滚筒结构

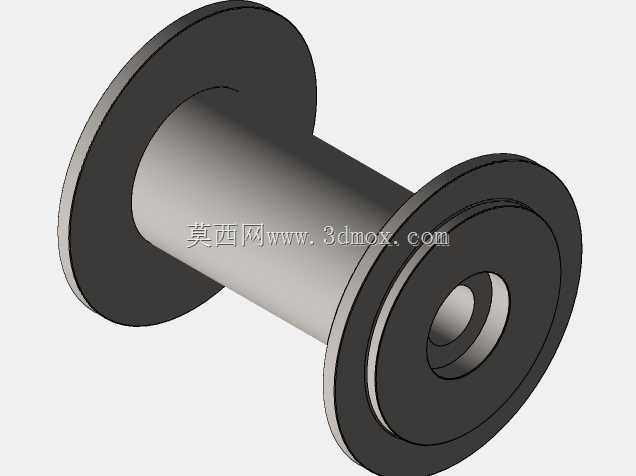

　　在镗床的进给牵引、配重平衡这类需要柔性绳索传递拉力的工位上，这类带双侧挡边的绳鼓是核心的受力承载零件，日常作业中它需要承担钢丝绳往复缠绕带来的径向压力、轴向窜动限位，同时要保证绳索缠绕过程中不会出现脱槽、乱绳的问题，避免镗床加工过程中因为牵引失稳导致的进给精度偏差。从结构设计来看，这个绳鼓采用了中间圆柱缠绕面加双侧一体式法兰挡边的结构，中间的圆柱面是绳索的主要缠绕区域，表面做了光滑的机加工处理，粗糙度控制在适合钢丝绳滑动缠绕的区间，既不会因为表面过于粗糙加速钢丝绳的磨损，也不会因为过于光滑导致绳索缠绕时出现打滑偏移。两侧的法兰挡边直径比中间缠绕圆柱大出足够的尺寸，这个尺寸差是经过实际工况核算的，要保证在绳索多层缠绕、

　　或者出现小幅轴向窜动的时候，绳索不会从滚筒侧面脱出，法兰的根部做了圆弧过渡处理，避免应力集中导致长期受交变载荷的时候出现根部断裂的问题。绳鼓的中心是阶梯式的安装通孔，这个孔的尺寸是和镗床对应安装位的传动轴做配合设计的，安装的时候可以直接穿入传动轴，通过孔内的台阶面实现轴向定位，不需要额外加装过多的定位套，减少装配时的累积误差，同时中心孔的公差选择基孔制的过渡配合，既可以保证和轴的同轴度，避免转动的时候出现偏心晃动，也方便后期维护的时候拆卸更换。从安装边界来看，这个绳鼓的轴向总长度要匹配镗床对应安装腔的内部宽度，安装后两侧法兰和安装腔侧壁之间要预留合适的间隙，这个间隙既不能太小导致转动时和侧壁发生摩擦剐蹭，

　　也不能太大导致绳索缠绕时的偏移量超出挡边的限位范围。在实际设计建模的时候，要重点核算几个核心参数：首先是中间缠绕圆柱的直径，这个直径要和配套使用的钢丝绳直径匹配，一般来说卷筒直径和钢丝绳直径的比值要满足相关机械设计标准的要求，避免钢丝绳因为弯曲半径过小出现过早的疲劳断丝；其次是两侧法兰的高度，要根据需要缠绕的绳索总长度、缠绕层数来确定，保证所有绳索都能被约束在两个挡边之间；还有中心安装孔的键槽尺寸，如果是采用键连接传递扭矩的话，键槽的位置和深度要和对应传动轴的键槽匹配，保证扭矩传递的可靠性，避免转动的时候出现打滑空转。在镗床的实际应用场景里，这类绳鼓一般用在配重块的提升牵引、或者是移动工作台的辅助牵拉工位，

　　作业的时候绳鼓随传动轴同步转动，带动钢丝绳有序收放，实现配重块的升降或者工作台的平稳移动，因为镗床属于精密加工设备，所以绳鼓的动平衡也有一定要求，建模的时候要保证整个零件的质心和回转中心重合，避免高速转动的时候出现振动，影响镗床的加工精度。另外，绳鼓的材质一般选择中碳钢或者是高强度铸铁，既有足够的强度承受绳索的拉力，也有不错的耐磨性，延长零件的使用寿命，建模的时候要注意各个转角处的圆角处理，不要出现尖锐的直角，一方面是减少应力集中，另一方面也避免安装和使用过程中尖锐边角划伤操作人员或者割伤钢丝绳。在做三维建模的时候，先通过旋转特征做出整体的基体轮廓，再对中心孔、法兰根部的过渡圆角做细化处理，如果需要键连接的话再添加键槽特征，最后对各个配合面做公差标注，方便后续出工程图指导生产加工，整个模型的尺寸链要闭合，保证加工出来的零件可以直接和现有镗床的对应工位适配，不需要二次修配。
