工程机械动臂用铰接式液压提升油缸结构

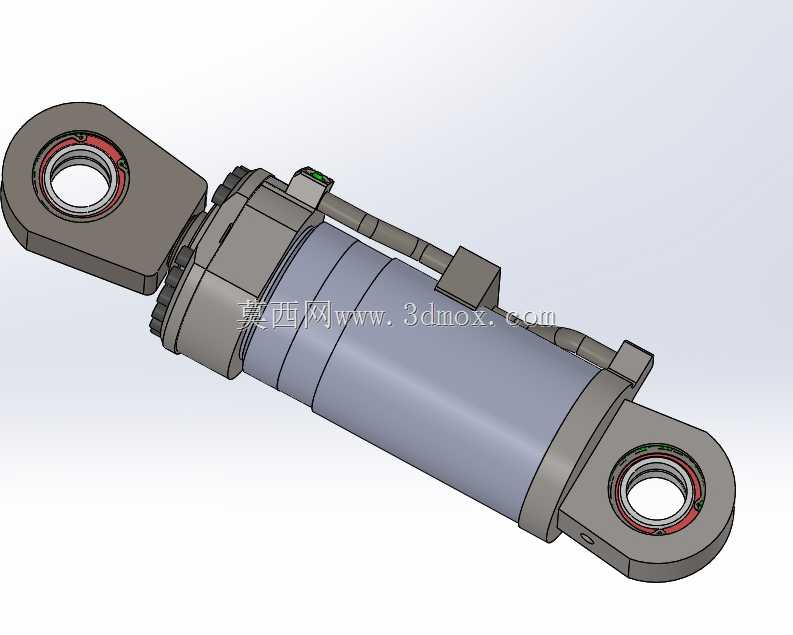

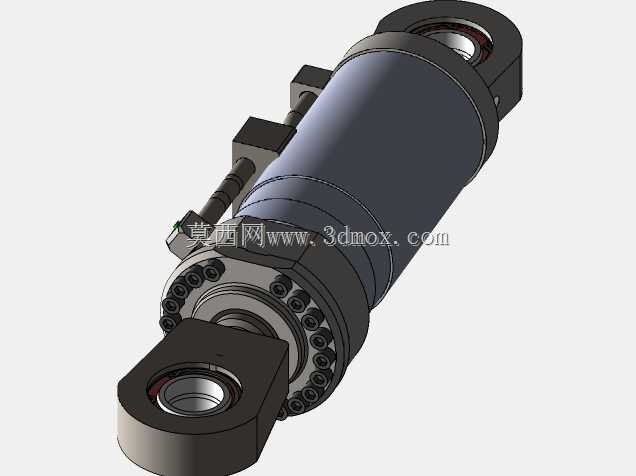

　　在土方机械、矿山装卸设备的工作装置构型里，动臂的举升动作完全依赖液压油缸的直线推力输出，这类提升油缸作为工作装置的核心执行部件，直接决定了整机的举升载荷上限与作业动作平顺性。不同于常规单向顶升的油缸结构，这款动臂提升油缸采用双耳环铰接的安装形式，两端的关节轴承预留了足够的摆动自由度，能够适配动臂举升过程中不断变化的安装夹角，避免刚性连接带来的杆体别劲、密封件偏磨问题。从结构设计逻辑来看，缸筒部分选用厚壁无缝合金钢管加工，内壁经过滚压处理形成致密的硬化层，表面粗糙度控制在Ra0.4以内，既可以降低活塞密封的滑动摩擦阻力，也能减少长期往复运动带来的内壁拉伤风险。缸盖与缸筒的连接采用大规格内六角螺栓沿圆周均布锁紧，相比螺纹旋合的缸盖结构，

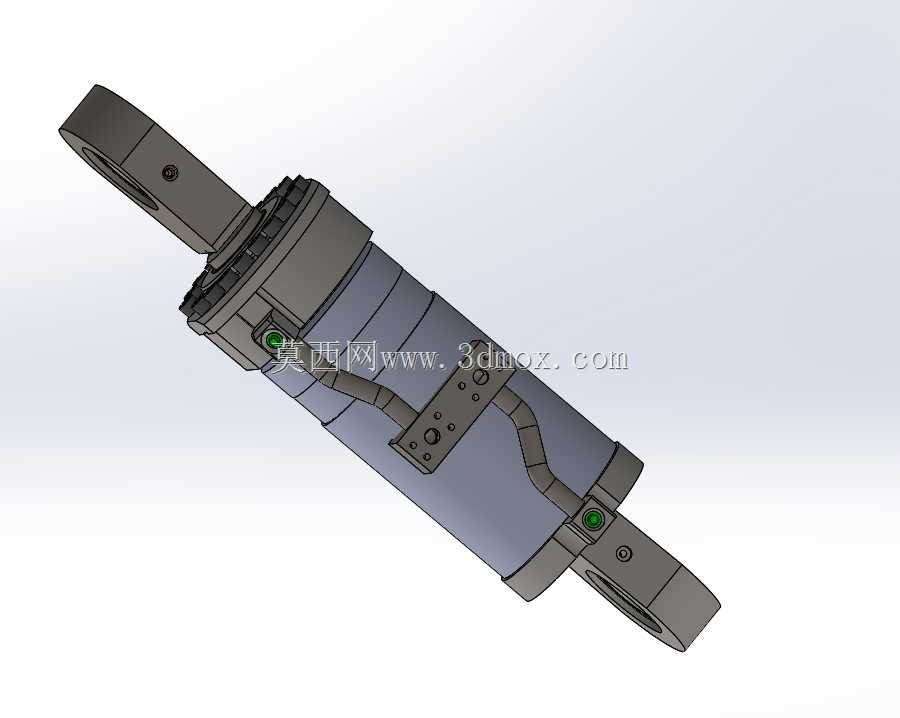

　　这种法兰螺栓连接的形式能承受更高的工作压力冲击，在动臂快速举升、负载瞬时波动的工况下，不会出现缸盖松脱泄压的故障。活塞部位配置了组合式密封套件，包含格莱圈、导向环与防尘圈的多层结构，导向环采用填充聚四氟乙烯材质，既能承受活塞杆的径向载荷，也能避免金属部件直接接触产生的磨粒磨损，防尘圈的唇边结构可以刮除活塞杆外露表面附着的泥沙、粉尘，防止外界杂质进入缸筒内部污染液压油、划伤密封件。油缸的无杆腔与有杆腔油口均布置在缸筒侧面的集成阀块上，阀块预留了过载溢流阀的安装位置，当举升负载超过额定压力阈值时，溢流阀可以直接开启卸荷，避免管路内的压力冲击损坏液压泵或者管路密封。从安装边界尺寸来看，

　　两端耳环的内孔直径与关节轴承的选型匹配通用工程机械的销轴尺寸，缸筒外径、活塞杆伸出后的最大总长、缩回后的最小安装距，都适配中型装载机、挖掘机的动臂铰接点间距设计，不需要额外改动工作装置的铰点位置就能完成替换安装。活塞杆表面经过中频淬火后镀硬铬处理，镀层厚度控制在0.03-0.05mm区间，硬度达到HRC55以上，在户外多粉尘、多碎石飞溅的作业环境里，能够抵御轻微的磕碰划伤，避免活塞杆表面锈蚀导致的密封泄漏。在实际作业场景中，当操作阀控制高压油进入无杆腔时，活塞杆伸出推动动臂绕车架铰点向上转动，完成铲斗物料的举升动作；当高压油切换进入有杆腔时，活塞杆回缩带动动臂下落，依靠回油侧的节流缓冲结构，可以避免动臂下落到底时产生刚性撞击，

　　减少工作装置的结构疲劳。这款油缸的缓冲结构设计在活塞行程末端，通过活塞上的缓冲柱塞插入缸盖的缓冲腔，逐步封闭回油通道形成节流背压，让活塞在到达行程终点前平稳减速，不会出现撞击异响。另外，缸体外部的油管采用刚性钢管卡接固定，避免作业过程中油管随部件摆动产生摩擦破损，所有油口的连接螺纹都采用公制细牙螺纹，配合组合密封垫圈实现静密封，在25MPa的额定工作压力下不会出现渗漏问题。针对工程机械长时间连续作业的散热需求，缸筒外壁没有多余的包覆结构，裸露的金属表面可以借助作业过程中的气流带走液压油传递的热量，避免油温过高导致密封件提前老化失效。在结构建模过程中，所有的密封槽尺寸、螺栓孔位置度、耳环同轴度都严格遵循液压油缸的设计规范，各部件的配合公差按照基孔制间隙配合选取，既保证装配时的顺畅性，也控制了运动部件的窜动间隙，减少作业过程中的振动噪音。
