23000L立式废水处理搅拌罐体设备

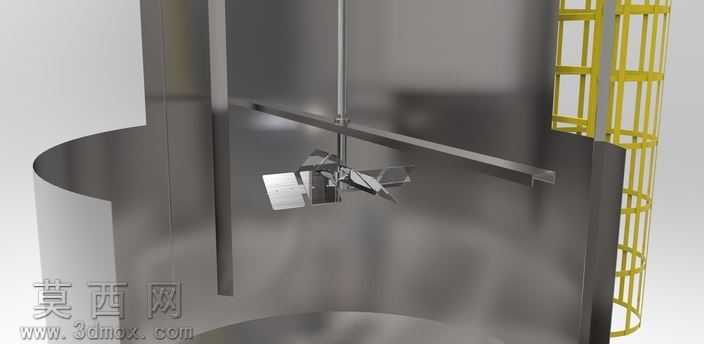

本作品为23000L容量的立式废水处理搅拌罐体三维模型，采用SolidWorks完成全参数化建模，搭配KeyShot完成写实级渲染输出。建模阶段遵循工业设备实际生产的尺寸逻辑，对罐体各部分结构做1:1比例还原：主体罐体采用上部圆柱、下部锥底的经典沉降式结构设计，圆柱段设置分层挡流结构，可在搅拌过程中打破废水旋流，提升药剂与废水的混合均匀度，锥底结构设计为大角度倾斜坡面，可引导沉降的污泥向底部排污口汇集，避免罐底积泥死角。罐体顶部设置搅拌驱动安装位，配套的搅拌轴延伸至罐体中下部，轴端安装双层搅拌桨叶，上层桨叶负责扰动罐体上部水体，下层桨叶适配锥底区域流场，可带动底部沉积污泥向上翻动，保障全罐内废水处理反应充分。罐体顶部配套设计安全操作平台，平台周边设置标准化防护栏杆，侧面搭配直爬梯结构，爬梯踏步做防滑结构设计，满足设备日常检修、操作的安全防护要求。罐体支腿采用三点式均布支撑结构，支腿与罐体连接处做加强筋加固设计，可承载满罐状态下的水体重量，保障设备放置稳定性。材质表现上，罐体主体采用拉丝不锈钢材质渲染，还原工业废水处理设备常用的防腐不锈钢金属质感，表面设置细微的拉丝纹理与环境反射效果，真实呈现不锈钢板材的加工质感；防护栏杆与爬梯采用明黄色安全防护漆材质，色彩醒目符合工业安全配色规范；顶部驱动装置做红黑配色的工业电机质感表现，各部件材质区分清晰，辨识度高。渲染阶段采用工业影棚布光方案，主光源模拟车间顶光效果，搭配辅助补光消除结构暗部阴影，清晰展现罐体内部挡流板、搅拌桨、底部排污阀等细节结构，同时通过柔和的环境反射突出不锈钢材质的金属特性，整体渲染效果写实度高，可直接用于设备方案展示、工艺讲解、产品宣传等场景。建模过程中对所有零部件做独立参数化设计，各部件间保留合理的装配间隙，符合实际设备的装配工艺要求，搅拌轴、桨叶、爬梯、支腿、排污阀等部件均可单独编辑调整，可根据不同处理容量需求快速修改罐体尺寸参数，适配不同规模的废水处理项目设计需求。
