卧式单级离心泵剖视结构三维设计

　　做流体输送类设备选型和结构设计的同行，大概率都接触过这类卧式单级离心抽水设备，它的应用场景覆盖了民用供水、工业循环水输送、暖通系统补水、农田灌溉、小型水处理工段等多个领域，核心作用是通过叶轮旋转产生的离心力对水体做功，实现液态介质的加压输送，是流体管路系统里最常见的动力核心部件。

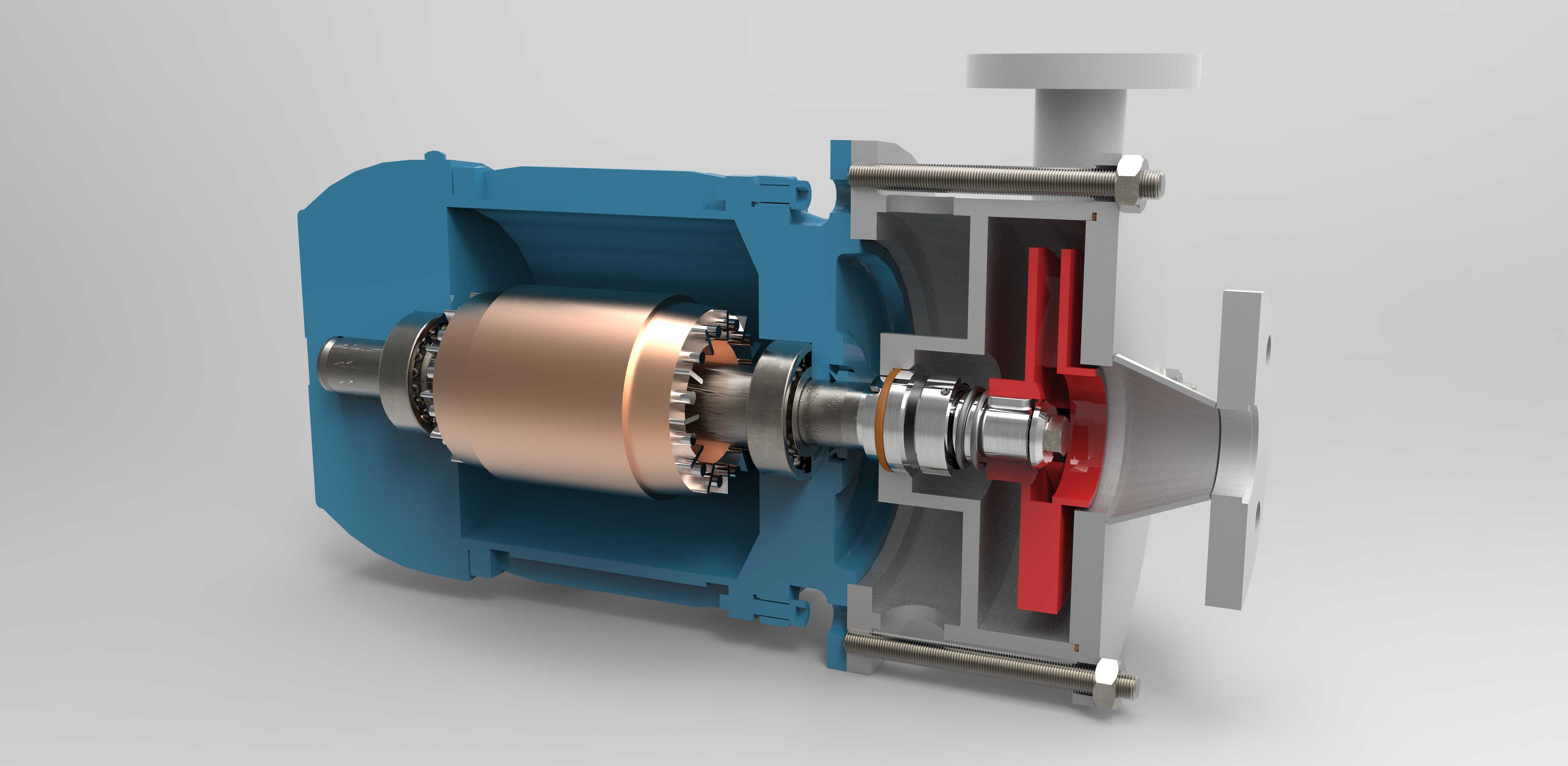

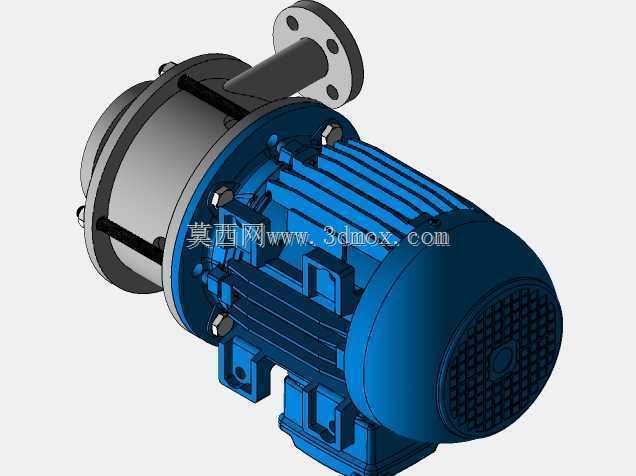

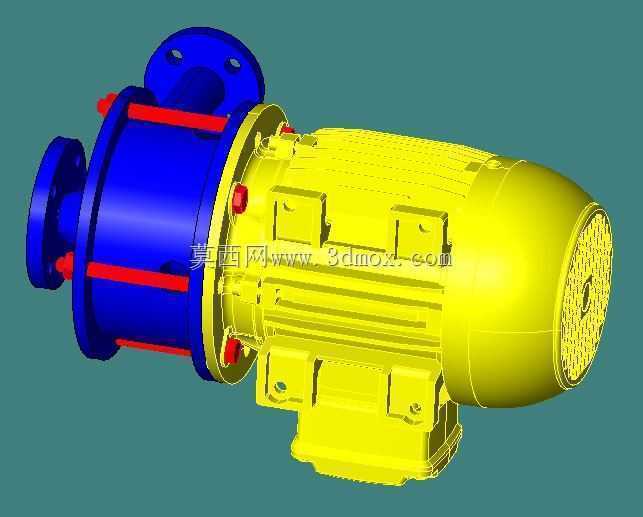

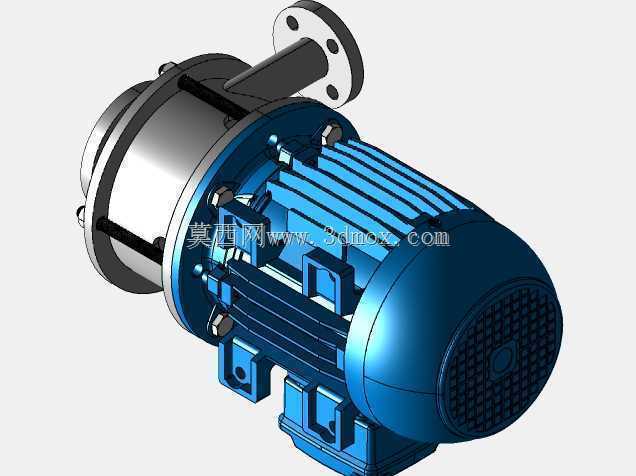

　　从剖视结构能清晰看到整泵采用直联式布局，驱动端的异步电机转子与泵端叶轮同轴串联，没有额外的联轴器传动结构，这种设计的核心优势是大幅压缩整机轴向尺寸，减少传动环节的功率损耗，同时降低装配时的同轴度找正难度，适合安装空间紧凑的管路场景。安装边界上，这类泵的进出口通常采用水平轴向吸入、垂直径向排出的法兰连接形式，安装时需要预留足够的侧面检修空间，方便后期拆解机械密封、更换叶轮时不需要拆除整段管路；底部的安装脚座需要匹配混凝土基础或者钢制机架的安装孔位，同轴度公差需要控制在0.1mm以内，避免运行时出现轴系振动超标的问题。

　　功能特性层面，泵腔内部的叶轮采用闭式流道结构，叶片的曲面弧度经过流体仿真优化，能在额定转速下保证介质流动状态平稳，减少湍流带来的水力损失；叶轮与泵壳之间的密封口环采用小间隙配合，能有效降低高压腔介质向低压腔的回流，提升容积效率。轴端的机械密封组件采用集装式结构，相比传统填料密封，泄漏量更低，运行时的摩擦损耗更小，不需要频繁调整压盖松紧，维护周期更长。驱动端的电机转子采用鼠笼式结构，两端的深沟球轴承能同时承受径向载荷和少量轴向载荷，轴承室的润滑脂填充量控制在腔体容积的1/3到1/2之间，避免运行时温升过高导致润滑脂失效。

　　设计思路上，整泵的结构拆分完全遵循易维护原则：泵壳与电机端盖采用长螺栓贯穿连接，拆解时只需要松开周边的紧固螺栓，就能将泵端过流部件与电机部分分离，不需要移动电机的安装位置；叶轮采用轴端螺母锁紧结构，拆卸时使用专用拉马就能快速取下叶轮，方便清理流道内的杂物或者更换磨损的口环。泵壳的流道截面采用渐扩式设计，能将叶轮出口处的高速动压平稳转化为静压，降低介质在泵壳内的流动阻力，同时减少水力冲击带来的振动和噪声。

　　实际选型应用时需要注意，这类泵的安装高度必须满足气蚀余量要求，避免进口管路阻力过大导致泵内出现气蚀，损坏叶轮和泵壳；启动前必须保证泵腔内充满介质，否则叶轮空转无法建立足够的压差，还会导致机械密封端面干磨失效。运行过程中，轴承部位的温升不能超过环境温度35℃，最高温度不能超过75℃，如果出现振动超标、泄漏量增大的情况，需要及时停机检查轴承磨损情况和机械密封的端面状态，避免故障扩大影响整个管路系统的运行。

　　从建模角度来说，这个剖视模型完整还原了所有内部配合关系，包括转子组件的同轴度配合、螺栓的连接位置、密封件的安装槽位、流道的曲面形态，不管是用来做结构教学演示，还是做同类型泵的改型设计参考，都能直观呈现内部的动力传递路径和介质流动路径，避免设计时出现配合干涉、安装空间不足的问题。比如在做同参数泵的轻量化改型时，可以参考这个模型的筋位布置方式，在保证泵壳强度的前提下减少壳体壁厚，降低整机重量；在做密封结构改型时，可以参考原模型的密封腔尺寸，匹配对应的机械密封型号，减少反复测绘的工作量。
