电机直联式汽蚀泵结构三维设计

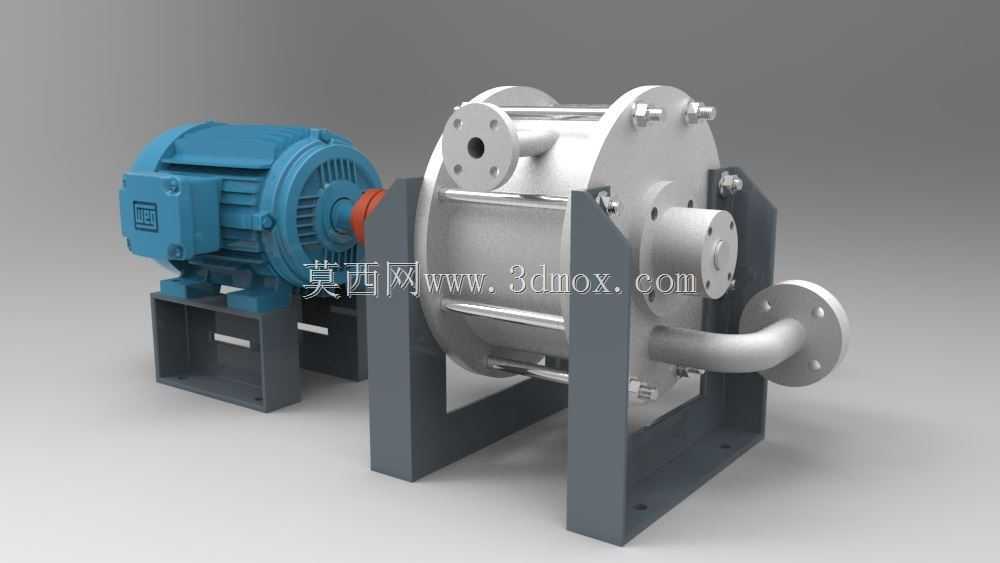

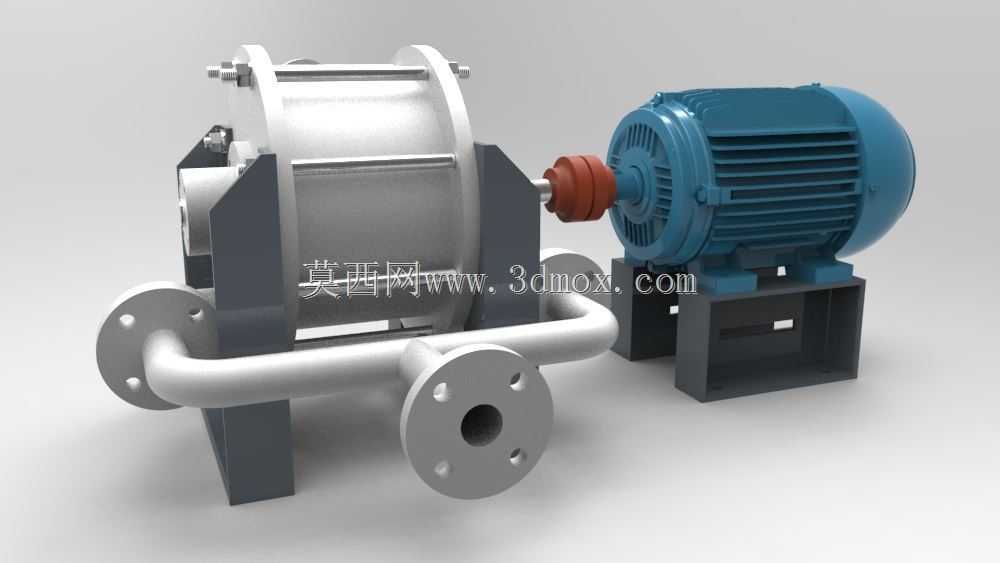

　　这套汽蚀泵的三维结构完整还原了电机直联式离心泵的实际装配形态，泵体与驱动电机通过弹性联轴器直连，省去了中间传动环节的冗余结构，整体安装底座采用一体式焊接钢架设计，兼顾运行稳定性与安装便捷性。从应用场景来看，这类泵主要用于化工流程、水处理系统中容易发生汽蚀工况的流体输送环节，尤其是输送接近饱和蒸气压的液体时，泵体的流道结构经过特殊优化，能够降低叶轮入口处的局部压降，减少气泡溃灭对叶轮和泵壳的冲蚀损伤，延长设备在苛刻工况下的连续运行周期。

　　从结构设计思路来看，泵壳采用分段式筒形结构，通过周向布置的螺栓紧固密封，前后端盖的定位止口保证了叶轮与泵腔的同轴度，进出口法兰采用标准凸面法兰结构，法兰端面的密封水线清晰，能够匹配常规工业管路的法兰连接尺寸，进出口管路采用侧进侧出的走向布置，外接的旁通管路一方面可以用于泵启动前的排气操作，另一方面也可作为最小流量回流管路，避免泵在小流量工况下运行时内部流体过热加剧汽蚀风险。叶轮采用闭式结构设计，叶片的型线经过水力优化，入口边延伸至泵腔入口段，能够提前对来流进行导流，降低流体进入叶轮流道时的局部流速，提升装置的有效汽蚀余量。

　　驱动端采用标准三相异步电机，电机的安装脚与钢架底座通过螺栓固定，联轴器采用弹性柱销结构，能够补偿泵轴与电机轴之间的少量同轴度偏差，同时吸收运行过程中的小幅振动，避免振动传递到两端的轴承部位加剧磨损。泵的支撑脚直接焊接在泵壳外侧，与钢架底座之间设置有调整垫片，安装时可以通过增减垫片厚度调整泵轴的中心高度，保证与电机轴的对中精度。从安装边界来看，整套设备的重心位于钢架底座的中心区域，底座的安装孔位置匹配常规工业泵的基础预埋尺寸，进出口法兰的中心高度、法兰螺栓孔分布圆直径都符合通用管路的安装规范，不需要额外定制过渡连接件即可完成现场管路对接。

　　在细节结构上，泵壳的壁厚经过强度校核，能够承受额定工况下的流体压力，泵轴的密封部位预留了机械密封的安装空间，用户可以根据输送介质的特性选配不同材质的机械密封组件，满足耐腐蚀、耐高低温的不同工况需求。联轴器外部预留了防护罩的安装位置，实际现场安装时加装防护罩可以避免转动部件外露引发的安全隐患。旁通管路的法兰接口同样采用标准尺寸，可直接接入现场的回流管路或者排气阀组，不需要对管路进行二次改造。整套模型的装配关系完全按照实际生产的装配工艺搭建，各个部件之间的配合间隙、紧固件的安装位置都与实物一致，既可以作为设备选型时的结构参考，也可以作为同类泵产品结构优化设计的三维参照，帮助设计人员快速理解直联式汽蚀泵的整体布局、部件连接关系以及安装对接的尺寸边界，减少前期方案设计时的重复建模工作量。
