滑移转向设备快接挂载支撑连接结构

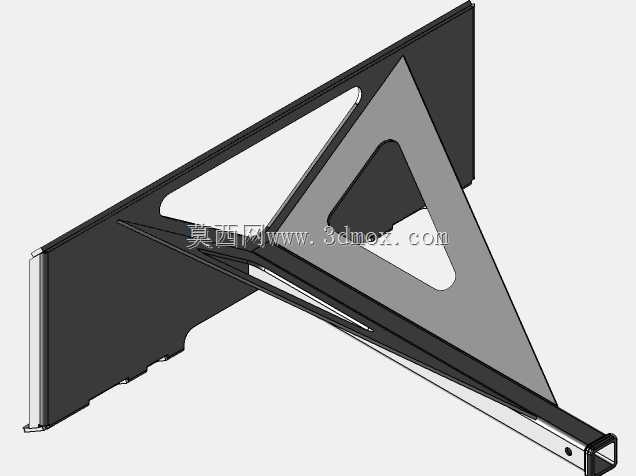

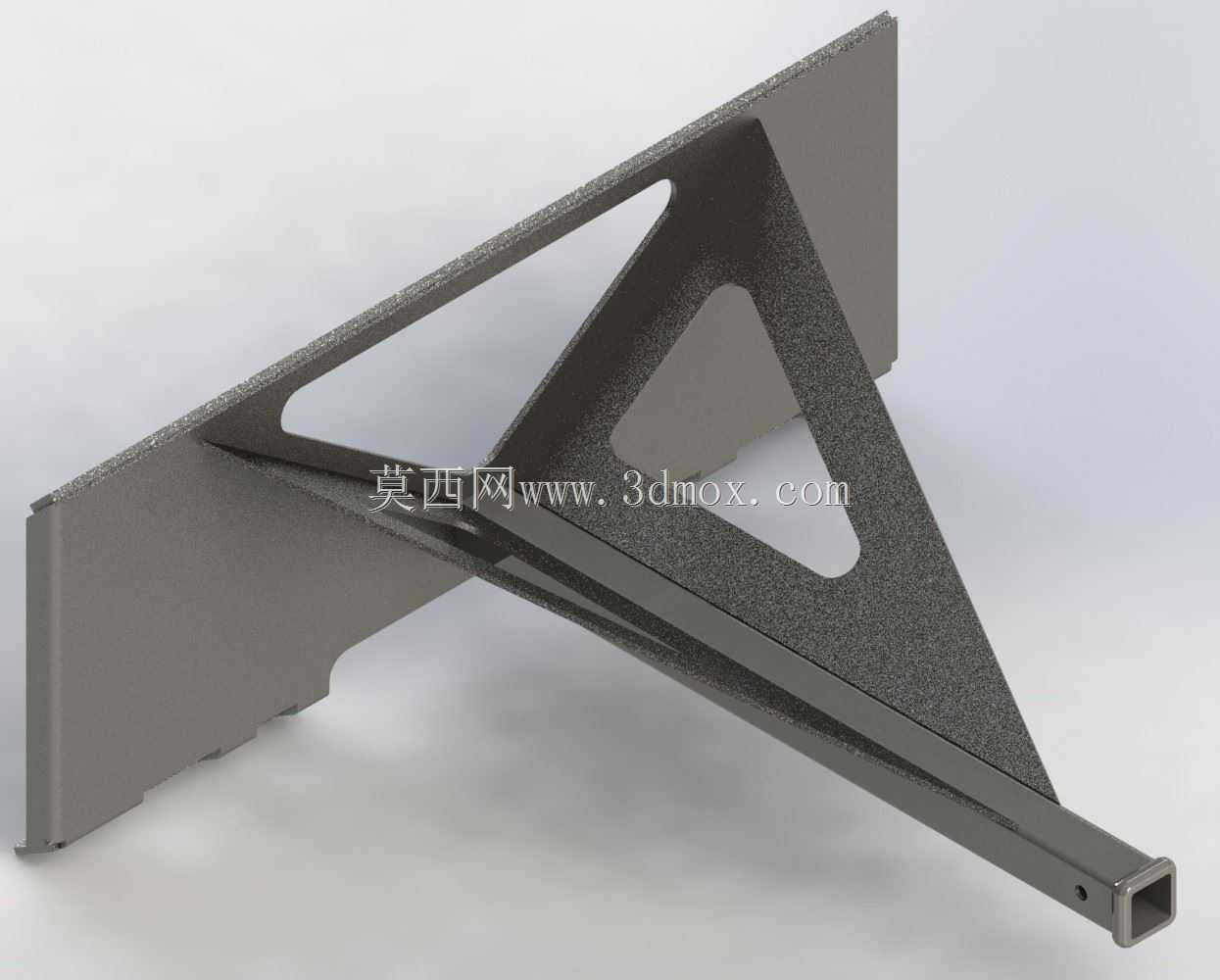

该连接结构主要应用于滑移转向类工程作业设备的前端作业属具挂载环节，是设备与各类作业属具之间实现快速切换、刚性连接的核心承载部件，广泛适配小型滑移装载机、滑移式作业机具等设备的属具换装场景，能够大幅缩短不同作业工况下的属具更换时长，降低操作人员换装作业的劳动强度，提升现场作业的流转效率。在实际作业过程中，该部件承担着挂载属具的全部载荷传递作用，无论是铲掘、清扫、破碎还是物料搬运类属具，作业过程中产生的竖向载荷、横向冲击载荷、扭转力矩都会通过该连接结构传递至设备主体，因此其结构强度与连接可靠性直接决定了作业过程的安全性与稳定性。从功能特性来看，该结构采用三角桁架式的承载构型，通过镂空的三角加强筋布局在保证整体结构刚性的前提下，有效降低了部件自身重量，减少了设备前端的无效载荷占比，提升了设备的有效作业载荷上限。其前端设置的方管插接端能够与属具端的对应接口实现精准对位，配合防滑定位结构能够避免作业过程中属具出现窜动、松脱的问题，连接到位后可实现无间隙刚性配合，减少作业过程中的冲击异响与结构磨损。在设计思路上，该结构充分考虑了滑移转向设备的作业边界与受力特性，整体采用一体化弯折配合加强筋焊接的构型思路，安装面与设备前端挂载基准面完全贴合，通过多点位的安装固定实现与设备主体的刚性连接，三角支撑结构的受力路径经过优化，能够将属具端传递的载荷均匀分散至整个安装面，避免局部应力集中导致的结构变形或开裂。从安装边界来看，该结构的竖向安装面与设备前端挂载面尺寸完全匹配，安装孔位按照行业通用的滑移属具接口标准排布，无需额外改装即可直接适配对应吨位的滑移转向设备，前端插接端的伸出长度经过精准核算，既保证了与属具的配合深度满足重载作业的抗拔脱要求，又不会占用过多前端作业空间，避免属具作业时与设备本体发生运动干涉。结构表面做了耐磨防滑处理，长期插拔对接过程中能够减少接触面的磨损量，延长部件的整体使用寿命，镂空的结构设计也避免了作业过程中泥沙、碎石在结构内部堆积，减少了日常清理维护的工作量，适配户外复杂工况下的长期连续作业需求。
