农用拖拉机后置变速传动总成

该传动总成主要适配中小马力农用轮式拖拉机的后置动力传输场景，是拖拉机传动系统中衔接发动机动力输出与行走机构、后置动力输出轴的核心部件，可在农田犁耕、旋耕、播种、运输等不同作业工况下，通过不同档位的齿轮啮合组合改变传动比，匹配不同作业场景下对牵引力与行驶速度的差异化需求，保障拖拉机在重载低速作业、轻载高速转场等场景下都能让发动机处于合理的工况区间，降低动力损耗的同时提升燃油利用效率。

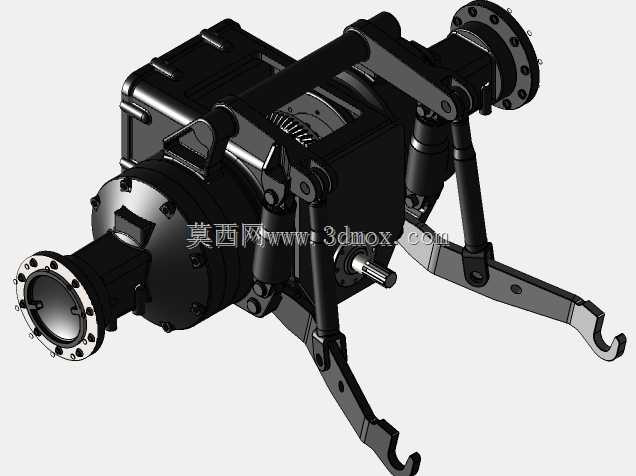

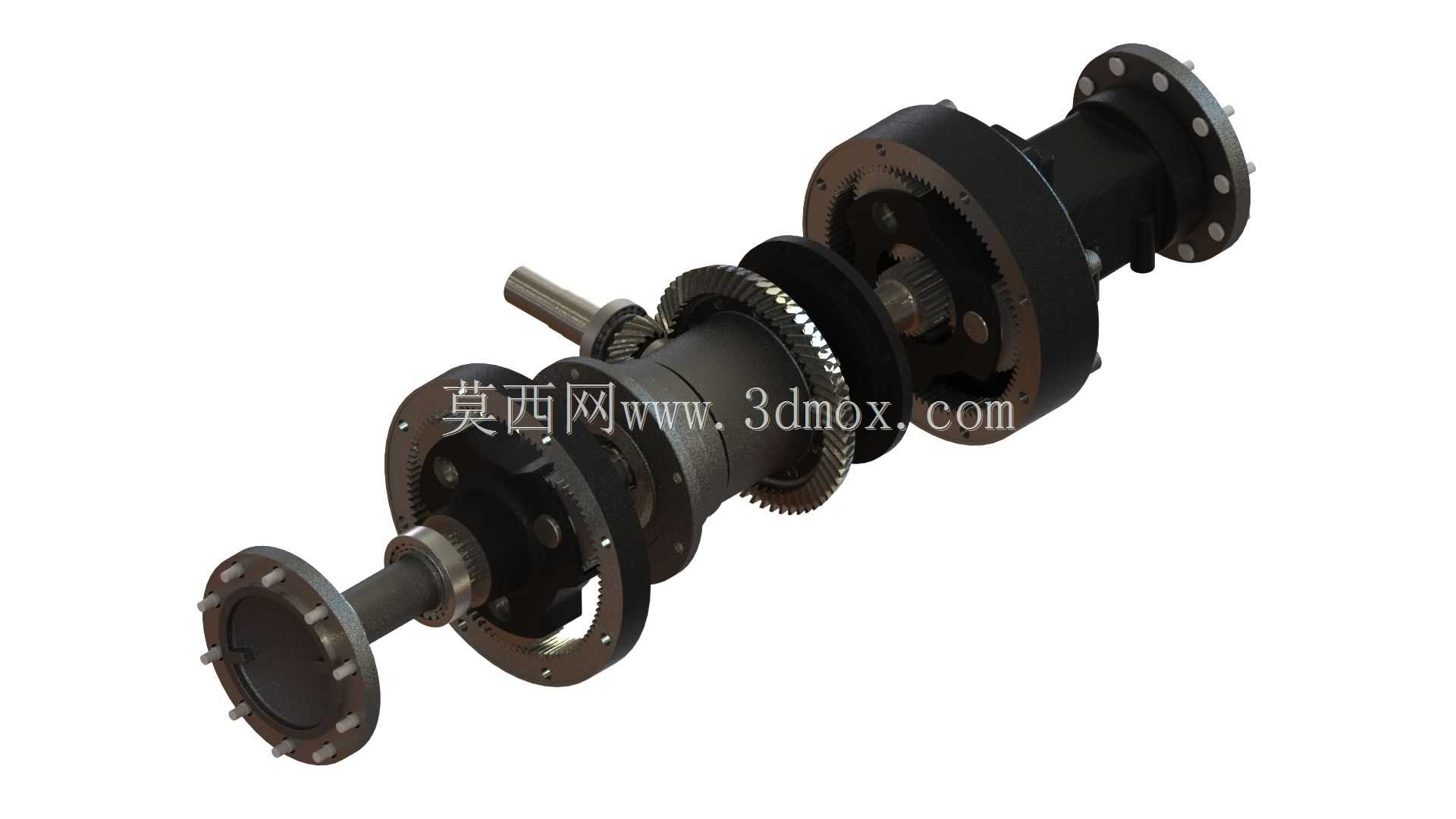

设计过程中优先考虑农用作业的高负载、强冲击使用特性，整体采用同轴多段式布局，将常啮合齿轮组、换挡啮合套、动力输出传动齿轮、两端连接法兰沿主轴轴线依次排布，在有限的轴向安装空间内集成了多档位变速、双路动力输出的功能，既可以将动力传递至拖拉机后桥驱动车轮行走，也可将动力传递至后置动力输出轴，带动旋耕机、犁具、播种机等挂载农机具完成作业。

整体结构的安装边界充分匹配常规拖拉机后桥的安装舱位尺寸，两端的连接法兰采用标准螺栓孔位布局，可直接与发动机飞轮侧传动组件、后桥差速器输入端进行对接，无需额外改装安装支架；外露的壳体结合面均设计有密封止口，可适配农田作业时多粉尘、泥水飞溅的使用环境，避免外界杂质进入齿轮啮合腔造成异常磨损。内部齿轮组均采用斜齿与直齿组合的设计方案，常啮合档位采用斜齿结构降低传动噪音与啮合冲击，换挡啮合位置采用直齿结合套结构保障换挡操作的顺畅性，各传动轴均通过多组轴承支撑在壳体内部，可承受农田作业时频繁的负载波动与冲击载荷，避免轴系变形导致的齿轮偏磨问题。整体传动路径的设计尽可能缩短动力传递链，减少不必要的传动损耗，同时将换挡机构的操作行程控制在合理区间，适配拖拉机驾驶舱内的换挡操纵杆布局，降低驾驶员的操作强度，在长时间农田作业时可减少操作疲劳感。
