小型农用指谷脱粒作业设备结构设计

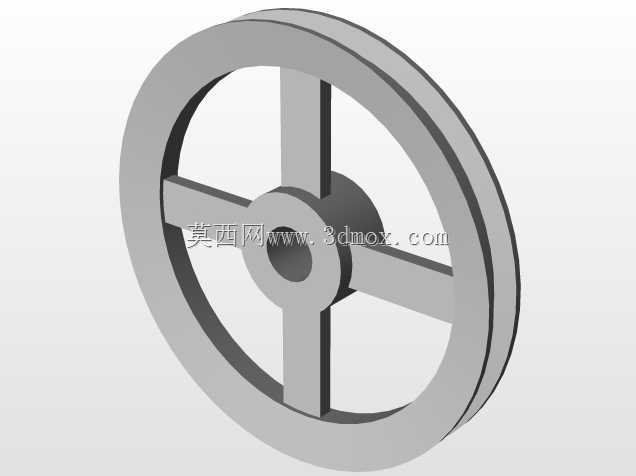

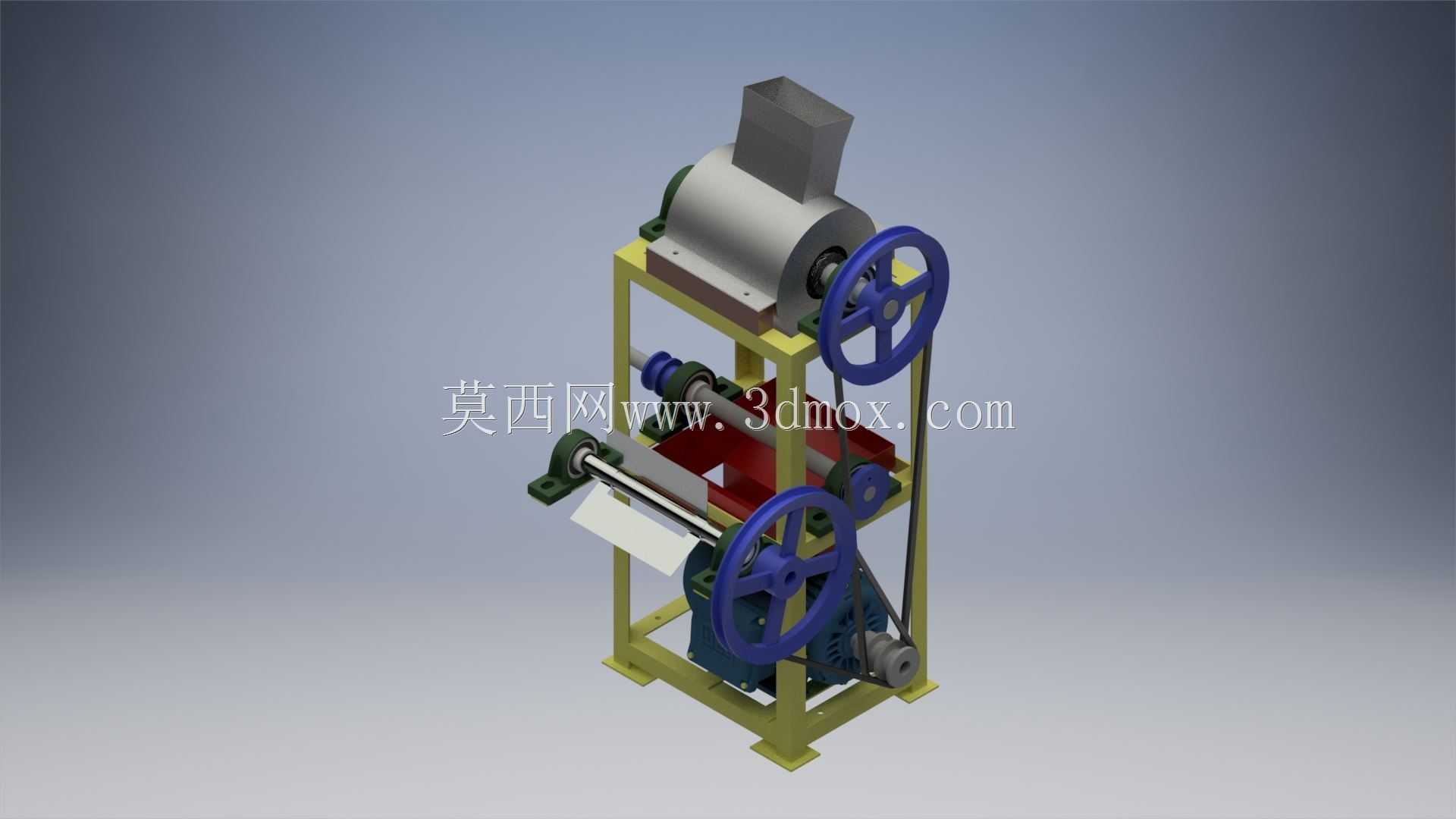

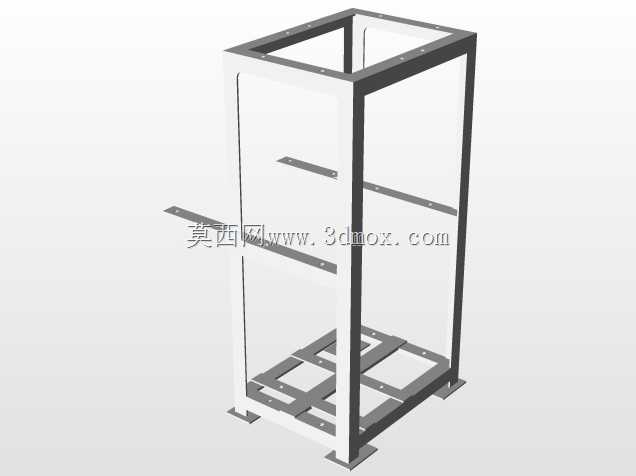

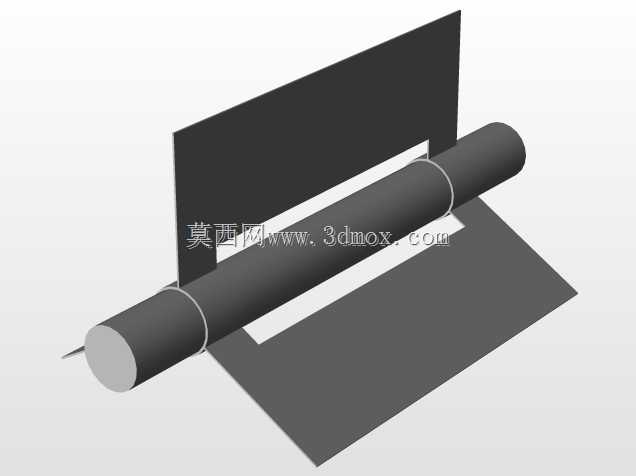

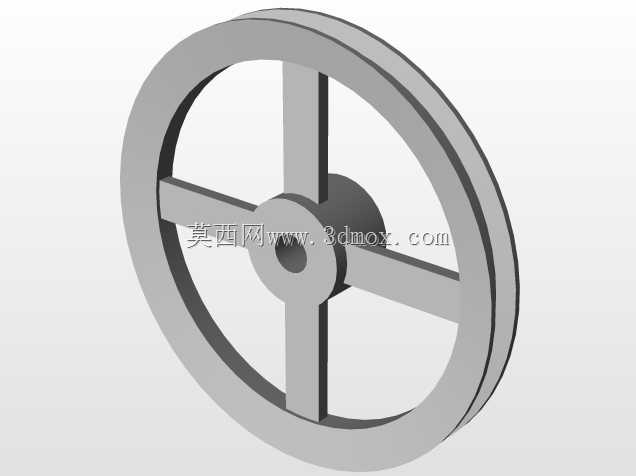

该设备主要面向丘陵山地零散种植户、小型家庭农场的小米脱粒作业场景，适配小批量谷物收获后的脱粒加工需求，可在农户院落、田间临时作业点灵活部署使用，无需复杂的配套基建，解决了大型联合脱粒设备无法覆盖的小规模种植场景脱粒作业痛点，填补了小型家用谷物脱粒机具的市场空白。设备核心用途是完成带穗指谷的脱粒工序，通过机械作用力将谷粒从谷穗上高效剥离，同时减少谷粒破碎率，降低人工脱粒的劳动强度，相比传统手工摔打、碾压脱粒的方式，作业效率可提升十余倍，能够有效缩短农忙时节的谷物处理周期，帮助种植户抢收抢晒，避免阴雨天气导致的谷穗发芽霉变损失。从功能特性来看，设备采用双轮手调式传动结构，上部设置进料斗承接带穗谷物，脱粒腔内部配置适配指谷穗型的脱粒构件，通过带传动实现动力传递，下部设置出料导板分别导出脱粒完成的谷粒与脱粒后的穗秆杂物，作业时可通过侧边手轮调节脱粒间隙，适配不同含水率、不同穗型大小的指谷脱粒需求，兼顾脱净率与谷粒完整度，设备框架采用方管焊接成型，整体结构稳固，作业时振动幅度小，无需额外地脚固定即可平稳运行。设计思路上充分考虑小型农用设备的使用特性，整体采用立式分层布局，将进料、脱粒、传动、出料模块沿竖直方向排布，最大程度压缩设备的横向占地面积，适配农户狭小的作业空间；传动结构外露部分配置防护结构，避免作业时衣物、秸秆卷入传动部件造成安全隐患，手轮操作位置设置在人体站立作业的舒适高度，无需弯腰即可完成间隙调节操作，降低长时间作业的操作疲劳。外形尺寸与安装边界方面，设备整体为立式长方体框架结构，底部支撑脚占地面积不足0.5平方米，整机高度适配成年人站立操作的作业高度，进料斗高度无需抬手过度即可完成喂料操作，设备总重量控制在单人可短距离挪动的范围内，无需吊装设备即可完成转场搬运，作业时仅需放置在平整硬化地面即可，无需预埋螺栓固定，接料位置预留足够的容器放置空间，可直接放置编织袋承接脱出的谷粒，减少谷粒收集的额外工序。
