双1000升储水罐配套连接管路结构

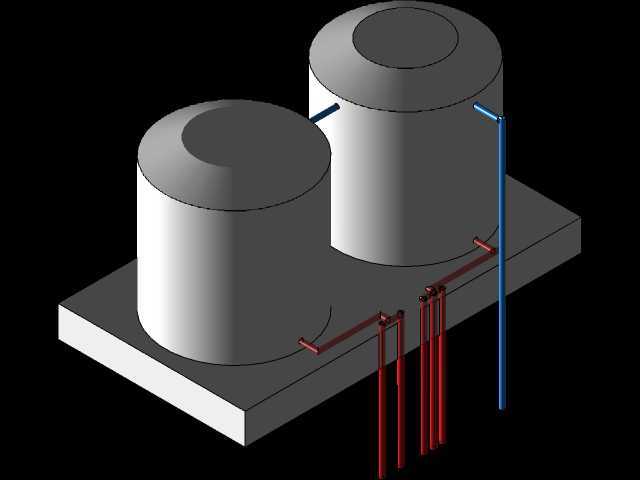

　　这套双储水单元的管路布局结构，常见于中小型厂区生产供水、民用建筑中水暂存、小型商用净水系统的储水环节，核心作用是在有限安装空间内实现双罐并联储水，平衡进出水流量，避免单罐容量不足导致的供水断档，同时减少单罐故障带来的系统停机风险。两个1000升容量的立式圆柱形罐体相邻固定在同一块混凝土或钢制安装基座上，罐体采用上圆下方的过渡封头设计，相比平封头能承受更高的静液压力，也便于清理罐内沉积的水垢或杂质。

　　设计阶段首先要核算安装边界，基座的长宽尺寸需要覆盖两个罐体的底脚投影，同时预留出管路安装、阀门操作的检修空间，通常罐体侧面距离墙面至少要留出400mm的操作距离，方便后期对管路接口、阀门进行维护。罐体之间的连通管路采用低位布设的方式，连接口设置在罐体下部1/6高度位置，这个位置的设置既可以保证双罐液位始终保持平衡，不会出现单罐溢流另一罐未满的情况，也能避免罐底沉积的杂质随连通管流到另一侧罐体，减少排污时的清理工作量。

　　进出水的管路分为两路，蓝色管路为进水主管，从右侧罐体上部接入，进水口设置在罐体封头下方位置，进水端加装导流挡板结构，避免进水直接冲击罐底造成沉积物泛起；红色管路为出水及排污管路组，其中较粗的管路为出水干管，从两个罐体的下部接口汇总后引出，多根细管路分别对应两个罐体的排污口、液位计接口、备用取水口，所有管路的支架都直接固定在安装基座上，不与罐体壁直接焊接固定，避免管路振动传递到罐体造成焊缝疲劳开裂。

　　管路布局时特意将所有操作阀门都设置在罐体正面的操作侧，也就是两个罐体相邻的前方区域，操作人员站在基座前方就可以完成所有阀门的启闭操作，不需要绕到罐体侧面或后方，日常巡检时可以直接观察所有管路的跑冒滴漏情况。罐体与管路的连接采用法兰连接方式，法兰密封面选用突面结构，配套耐水橡胶垫片，相比螺纹连接更便于后期拆卸检修，也能承受更高的管路压力。

　　在实际应用场景中，这套结构可以根据储液介质的不同更换管路材质，储存常温清水时采用普通碳钢镀锌管路即可，若储存轻度腐蚀性液体则可以更换为PPR或不锈钢管路，罐体内部也可以根据需求做防腐衬里处理。双罐并联的设计相比单罐2000升的方案，运输和安装难度更低，单个1000升罐体的重量可以满足普通货运电梯的载重要求，不需要动用大型吊装设备，在高层楼宇内安装时优势尤为明显。

　　设计时还要考虑液位控制的联动，两个罐体的液位计信号汇总到同一个控制箱，进水电磁阀根据整体液位高度自动启闭，出水端的压力传感器可以实时监测供水压力，当用水量较小时单罐供水即可满足需求，用水高峰时双罐同时出水保证流量稳定。基座上预留的地脚螺栓孔位置需要与罐体底脚的安装孔严格对应，安装时先将罐体固定在基座上再进行管路配装，避免管路强行对接产生装配应力，长期使用后出现接口渗漏问题。管路的转弯处都采用大曲率半径的弯头，减少水流阻力，降低管路运行时的水锤噪音，排污管路的坡度设置为千分之三，坡向排污口方向，保证排污时罐内的积水和杂质可以完全排空，不会在管内残留造成堵塞。
