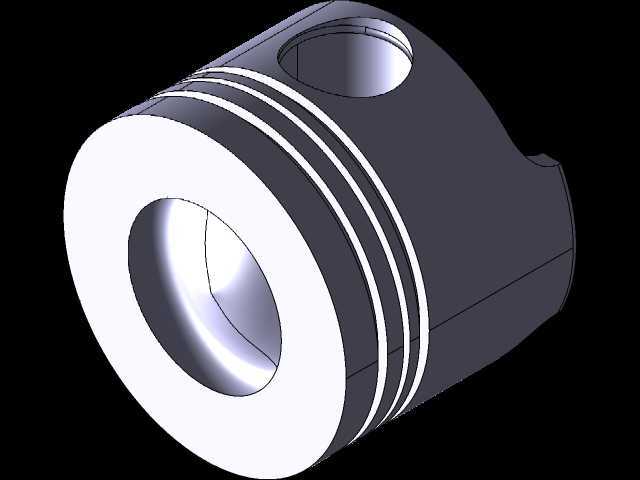

柴油发动机OM646配套活塞结构设计

　　在商用车、轻型柴油动力设备的动力总成维护与改装场景中，活塞作为内燃机燃烧室核心往复部件，其结构合理性直接决定整机压缩比、密封性能与运行寿命。这款适配OM646系列旧款柴油发动机的活塞，在设计阶段完全围绕柴油机高压缩比、高爆发压力的工况特性展开，没有沿用通用汽油机活塞的薄壁轻量化思路，反而在活塞头部、销座区域做了针对性的强度冗余设计。

　　从实际装机用途来看，该活塞需要在气缸内完成进气、压缩、做功、排气四个冲程的往复动作，顶部直接承受柴油喷入后压燃产生的瞬时爆发压力，通过活塞销将动力传递给连杆，最终带动曲轴旋转输出扭矩。设计时首先考虑的是燃烧室配合边界，活塞顶部的凹坑轮廓完全匹配OM646发动机气缸盖的燃烧室形状，压缩余隙严格控制在原厂标定范围内，避免出现压缩比偏差导致的启动困难、爆震或者动力不足问题。

　　活塞环带区域设计了三道环槽，对应安装两道气环与一道油环，环槽的宽度、深度以及侧隙都经过适配性校核，气环槽采用了稍高的硬度设计思路，能够承受高温高压燃气的冲刷，同时保证气环在槽内的浮动量处于合理区间，既不会因为间隙过大导致泵油过量，也不会因为间隙过小出现热膨胀卡滞。油环槽内设计了对应的回油孔，能够将缸壁上多余的润滑油刮下后回流到油底壳，避免机油窜入燃烧室造成烧机油、积碳增多的问题。

　　活塞销孔的位置经过重心偏移校核，销座区域做了加厚过渡处理，并且在销孔与活塞内腔的衔接处设计了圆弧过渡结构，避免应力集中导致的销座开裂——这也是柴油发动机活塞设计的核心要点，因为柴油机的爆发压力远高于同排量汽油机，销座区域承受的交变冲击载荷更大，如果过渡圆角处理不当，很容易在高负荷运行时出现疲劳裂纹。活塞裙部的型线采用了中凸变椭圆设计，冷态下裙部与缸壁的间隙控制在合理范围，热态膨胀后裙部能够均匀贴合缸壁，既可以起到导向作用，又能避免冷敲缸、热拉缸的故障。

　　安装边界方面，该活塞的外径完全匹配OM646发动机的气缸内径，活塞销孔的直径与原厂活塞销尺寸一致，活塞总高、压缩高都严格遵循原厂装机尺寸，不需要对气缸体、连杆或者气缸盖做任何改装即可直接替换安装。活塞的内腔结构做了等强度优化，在保证整体刚度满足高负荷工况要求的前提下，尽可能去除非受力区域的多余材料，降低往复运动质量，减少曲轴连杆机构的惯性载荷，提升发动机高转速运行时的平顺性。

　　在实际维修替换场景中，这款活塞能够直接适配旧款OM646柴油发动机的大修需求，不需要额外调整配气相位或者供油提前角，因为其压缩高度、燃烧室容积都与原厂部件保持一致，装机后可以直接恢复发动机原有的动力输出特性与燃油经济性。设计过程中还考虑了不同使用环境的适配性，活塞的热膨胀系数选型匹配原厂缸体的材质特性，在低温冷启动、长时间高负荷运行等极端工况下，活塞与缸壁的配合间隙都能保持在合理区间，不会因为热变形异常导致拉缸或者密封失效。

　　从结构细节来看，活塞顶部的边缘做了微小的倒角处理，避免安装过程中磕碰气缸壁造成划痕，同时也能减少运行过程中顶部边缘的积碳堆积。环槽的上下端面都做了精加工处理，平面度与粗糙度满足活塞环的密封要求，能够减少燃气泄漏量，提升发动机的充气效率。销孔内部设计了润滑油导流结构，能够让连杆小头飞溅上来的润滑油进入销与销孔的配合面，形成有效油膜，减少活塞销与销座的磨损，延长部件的使用寿命。
