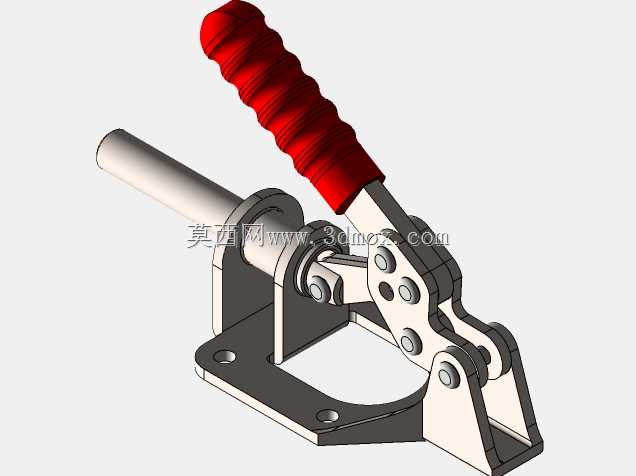

推拉式快速夹钳肘节锁紧工装夹具

这款推拉式快速夹钳是工业生产场景中应用极为广泛的手动锁紧工装，常见于电子元器件装配、五金工件焊接定位、木质家具胶合压紧、注塑件水口加工固定、生产线工件周转定位等多类作业场景，能够在短时间内完成工件的快速夹紧与松脱，大幅降低反复装夹的辅助作业时长，提升批量生产环节的作业效率。

从实际用途来看，该夹钳属于肘节式锁紧机构的衍生结构，依靠连杆过死点的机械特性实现锁紧，锁紧状态下不会因为作业过程中的振动、外力冲击出现意外松脱的情况，相比传统的螺栓压紧、偏心轮压紧结构，操作行程更长、夹持力稳定，单次扳动操作即可完成锁紧或释放动作，操作人员无需借助额外工具，徒手即可完成全部装夹操作，适配需要频繁拆装工件的流水作业工位。

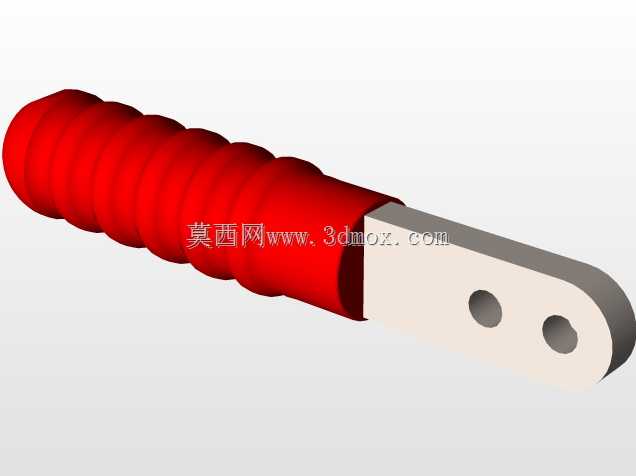

产品功能特性上，夹钳的执行端为直线推拉式输出，相比水平式、垂直式压合夹钳，能够提供沿轴向的直线锁紧力，适合需要对工件施加轴向顶紧、牵拉定位的作业场景；操作手柄处包覆有防滑绝缘的红色握套，表面做了凹凸防滑纹理，即便操作人员手上沾有切削液、油污，也能稳定握持施力，避免操作打滑；夹钳主体采用高强度合金钢材加工成型，关键铰接销轴做了淬火硬化处理，长期反复扳动使用也不会出现铰接位磨损松旷、锁紧力衰减的问题，底座采用带安装孔的法兰式结构，能够通过螺栓直接固定在工装台、夹具基板上，安装后结构稳固无晃动。

从设计思路来看，该夹钳采用多连杆肘节增力结构，操作人员施加在手柄上的较小握力，经过连杆机构的力矩放大后，能够在执行端输出数百牛的稳定锁紧力，同时机构在锁紧位置刚好越过连杆死点，即便手柄端没有外力维持，夹钳也能持续保持锁紧状态，只有主动扳动手柄反向越过死点才能松脱，从结构原理上避免了误触松脱的安全隐患；整体结构做了轻量化设计，在保证结构强度的前提下尽可能压缩整体体积，不会占用过多工装安装空间，铰接位置预留有润滑间隙，日常维护时仅需定期加注少量润滑脂即可长期顺畅使用。

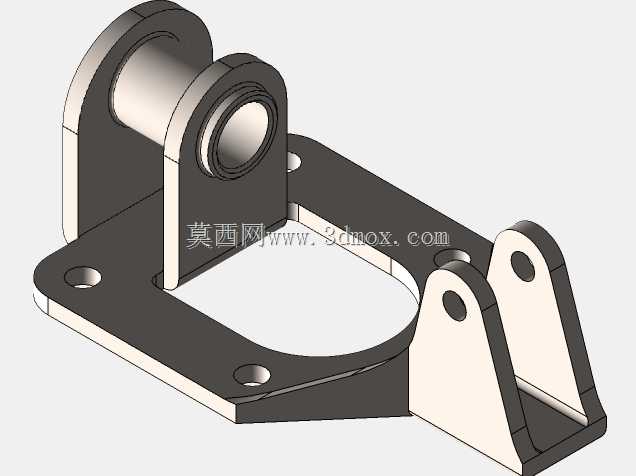

外形尺寸与安装边界方面，该夹钳整体轴向长度适配多数常规工装的安装空间，底座的两个安装孔采用标准孔距设计，能够兼容市面上多数通用工装基板的安装孔位，执行端的推杆为标准圆杆结构，可根据实际夹持需求更换不同形状的压头、挂钩等适配配件，无需对夹钳主体做二次加工即可适配不同外形工件的装夹需求；安装时仅需保证夹钳推拉方向与工件受力方向同轴，即可获得最佳的锁紧效果，底座安装面与工装台面贴合后锁紧固定螺栓，即可投入使用，安装调试门槛极低，无需复杂的调校即可达到设计锁紧性能。
