推拉式快速压紧夹持工装夹具

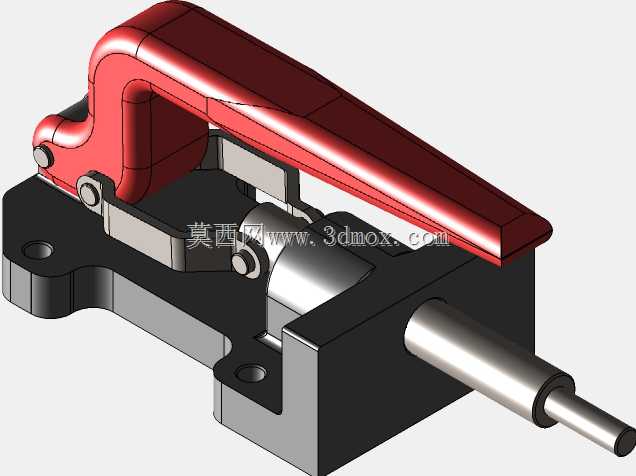

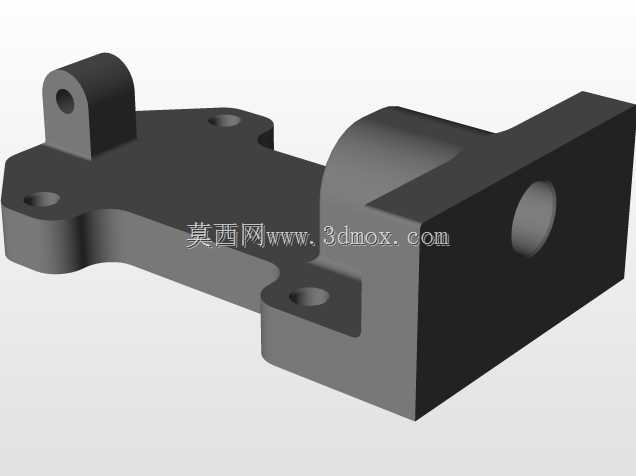

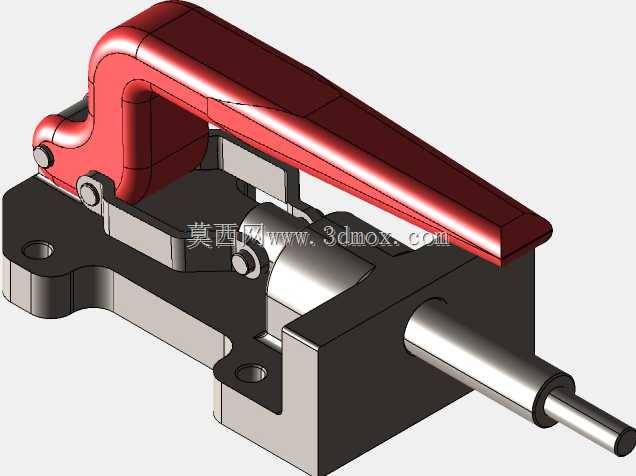

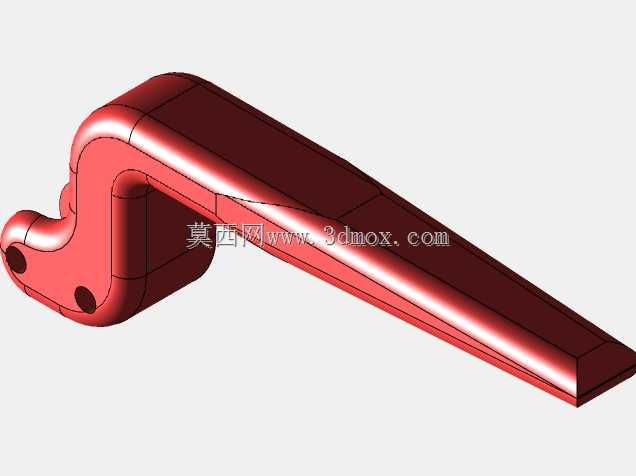

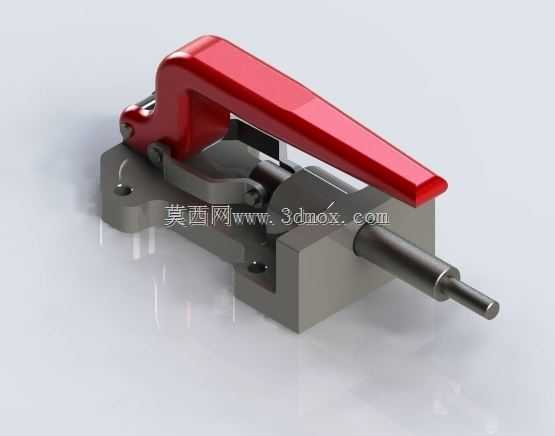

这款推拉式快速夹持装置，是机械加工、装配产线、工装治具领域应用极为广泛的手动压紧定位部件，主要用于需要直线往复推拉动作实现工件快速夹紧、定位锁止的作业场景，在五金件焊接工装、电子产品装配夹具、木工加工定位治具、零部件检测工位固定等场景中都能见到这类结构的身影，能够替代传统螺栓压紧、螺丝锁固的繁琐操作，大幅提升工件装夹的效率，降低操作人员的劳动强度。该装置核心功能是通过手柄的扳动动作，将手动输入的摆动力通过内部连杆机构的力放大与运动方向转换，输出沿轴向的直线推拉力，在行程终点位置形成稳定的机械锁止状态，即便承受一定的反向负载也不会出现松脱移位，保障加工或装配过程中工件的位置精度，避免因夹持松动导致的加工偏差、工件飞出等安全隐患。从设计思路来看，这款夹具采用了经典的肘节死点锁止结构，内部连杆组在手柄下压到位后会越过机构死点位置，此时轴向的反作用力会让连杆结构处于自锁状态，无需额外施加锁止力即可保持稳定的夹持状态；操作端采用加长的红色冲压手柄，符合人体工学的握持角度，操作人员仅需施加较小的扳动力即可获得数百牛的轴向夹持输出，手柄表面做了圆弧过渡处理，长时间操作也不会出现硌手的问题。主体安装基座采用块状结构设计，底部预留了两个对称的沉头安装孔，可直接通过螺栓固定在工装板、设备工作台面上，安装孔的间距经过标准化设计，能够适配多数通用工装的安装孔位布局；轴向输出端采用阶梯式导杆结构，导杆与基座之间设置了耐磨导向套，既保障了导杆往复运动的直线度，也降低了长期使用过程中的磨损量，延长夹具的整体使用寿命。整个装置的外形轮廓规整，横向安装基准面与导杆轴线的垂直度、导杆运动方向与安装面的平行度都经过结构优化，能够保障夹持力的方向与工件定位基准垂直，避免装夹过程中出现工件翘起、移位的问题；导杆前端预留了外接压头的安装螺纹，可根据不同工件的外形轮廓更换适配的压头，满足异形工件、不同厚度工件的夹持需求，适配性极强。
