农用双轴液态肥运输水拖车结构设计

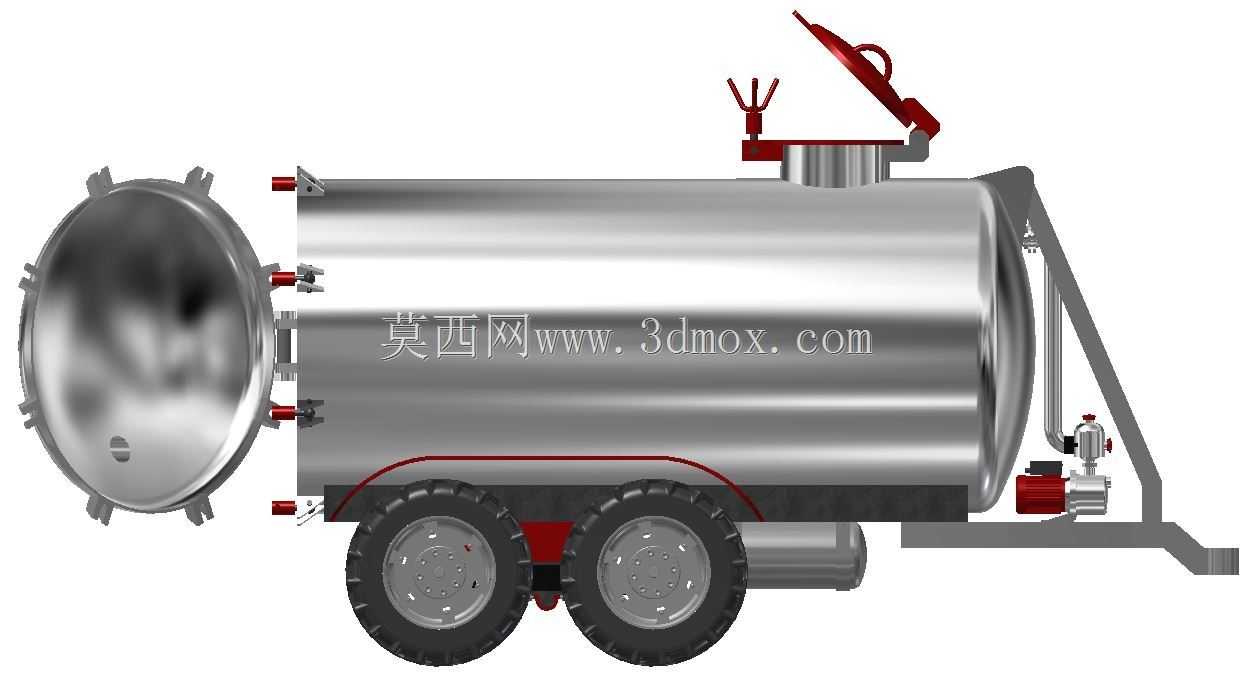

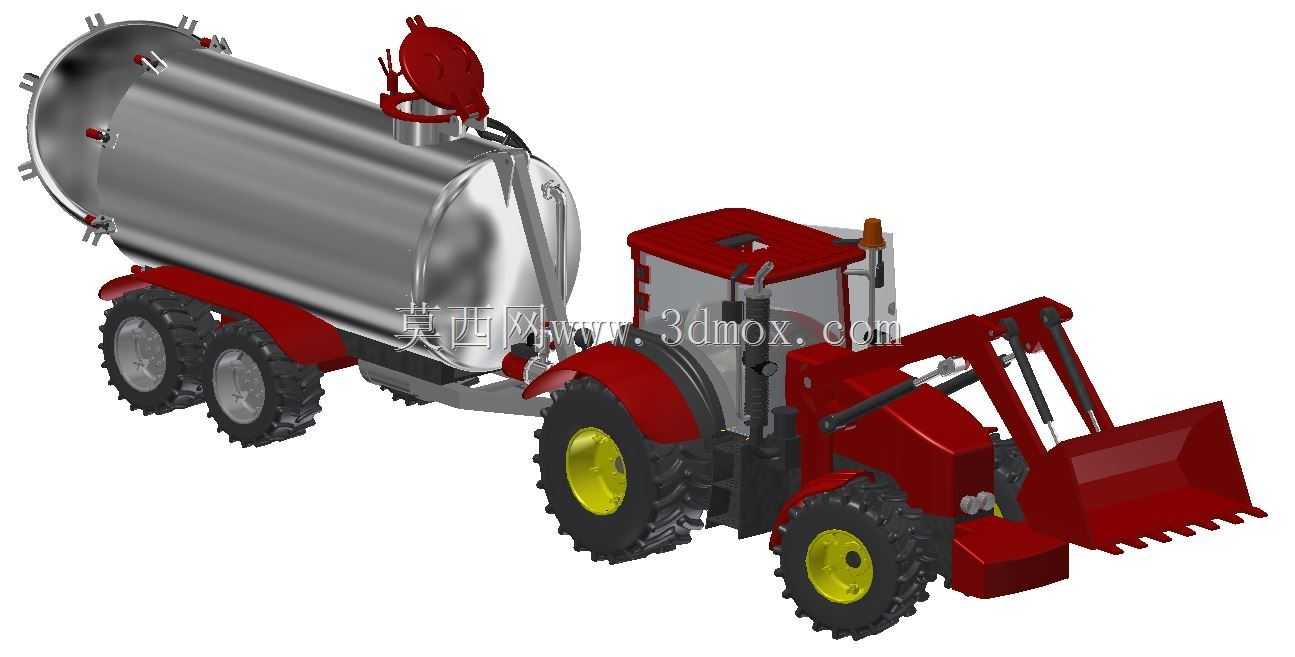

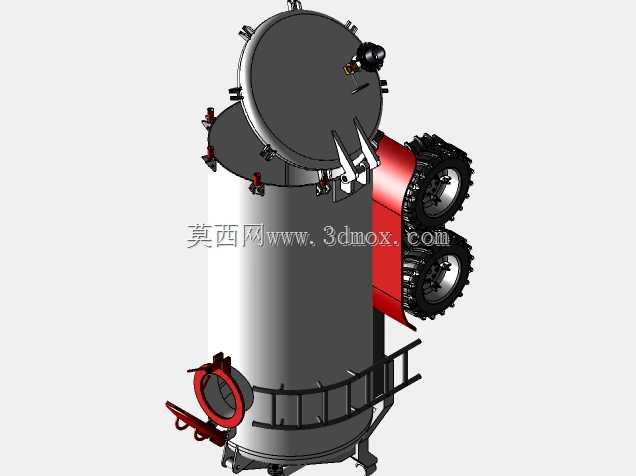

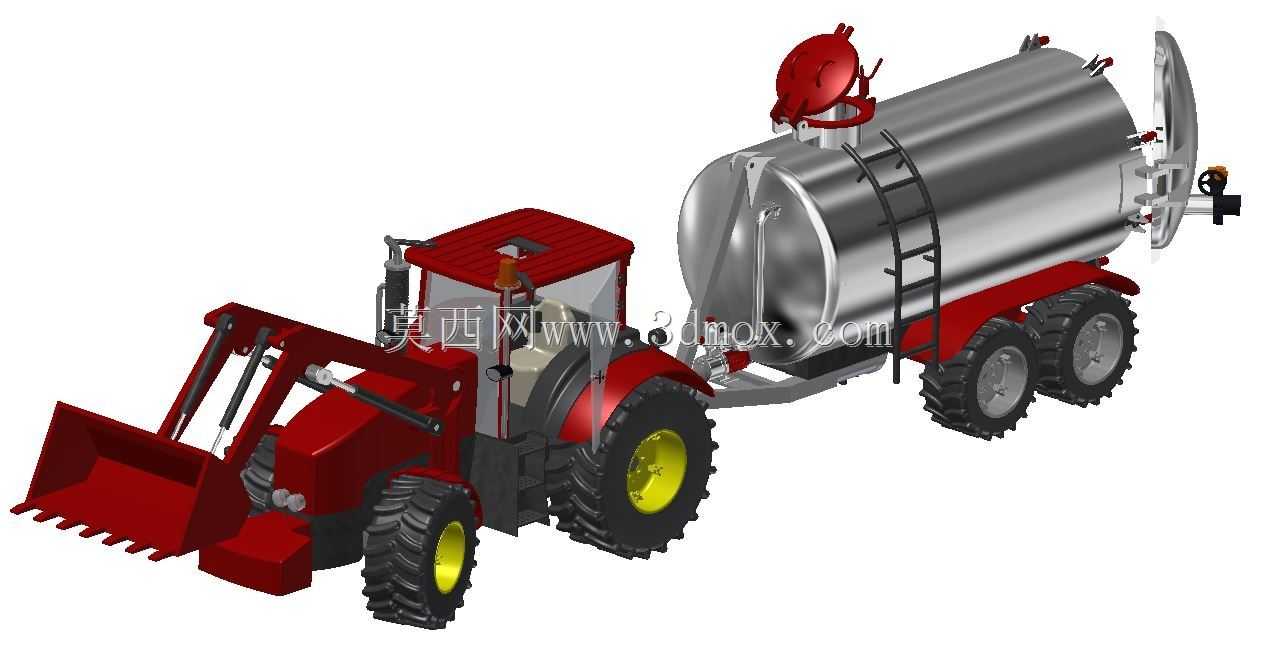

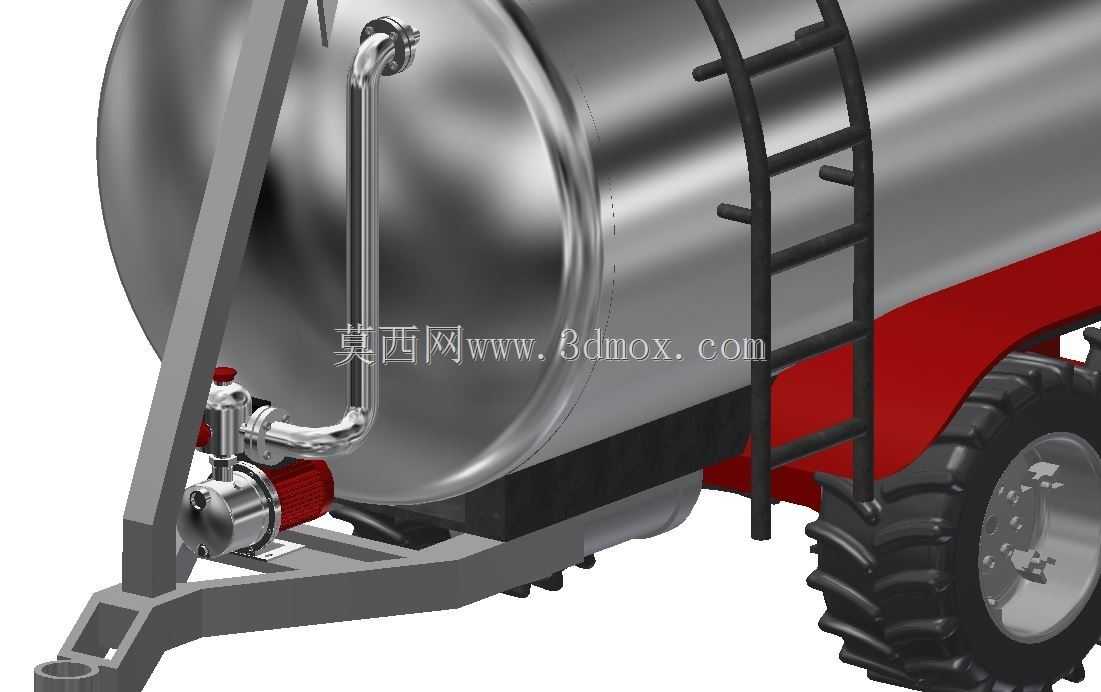

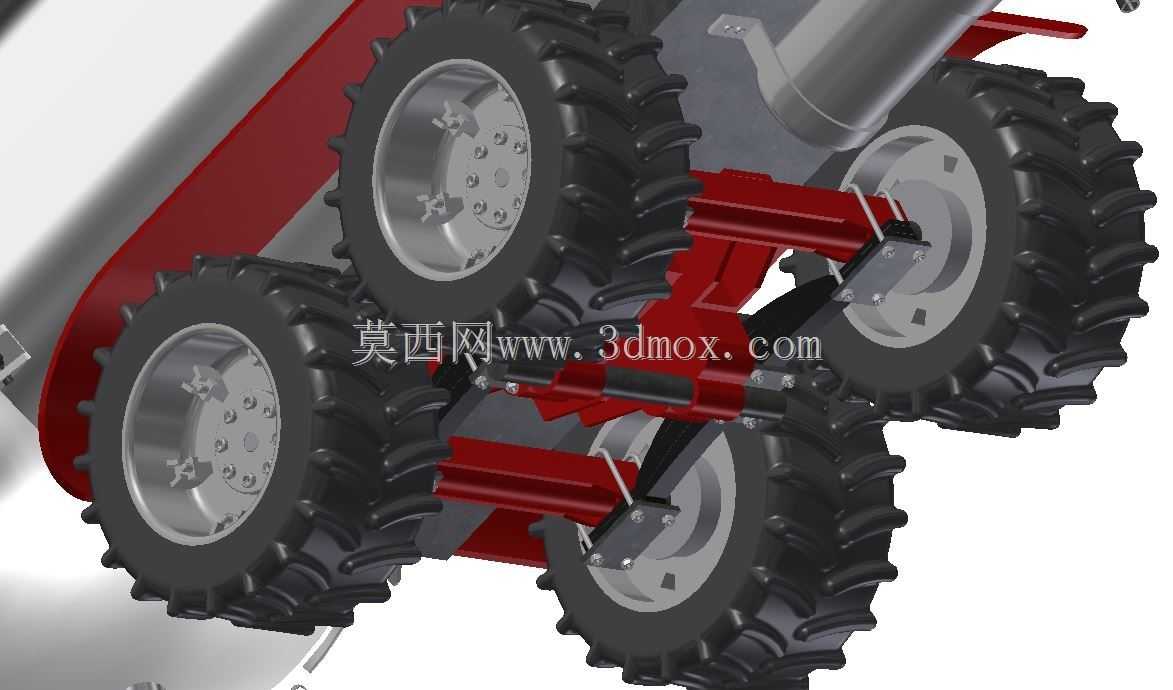

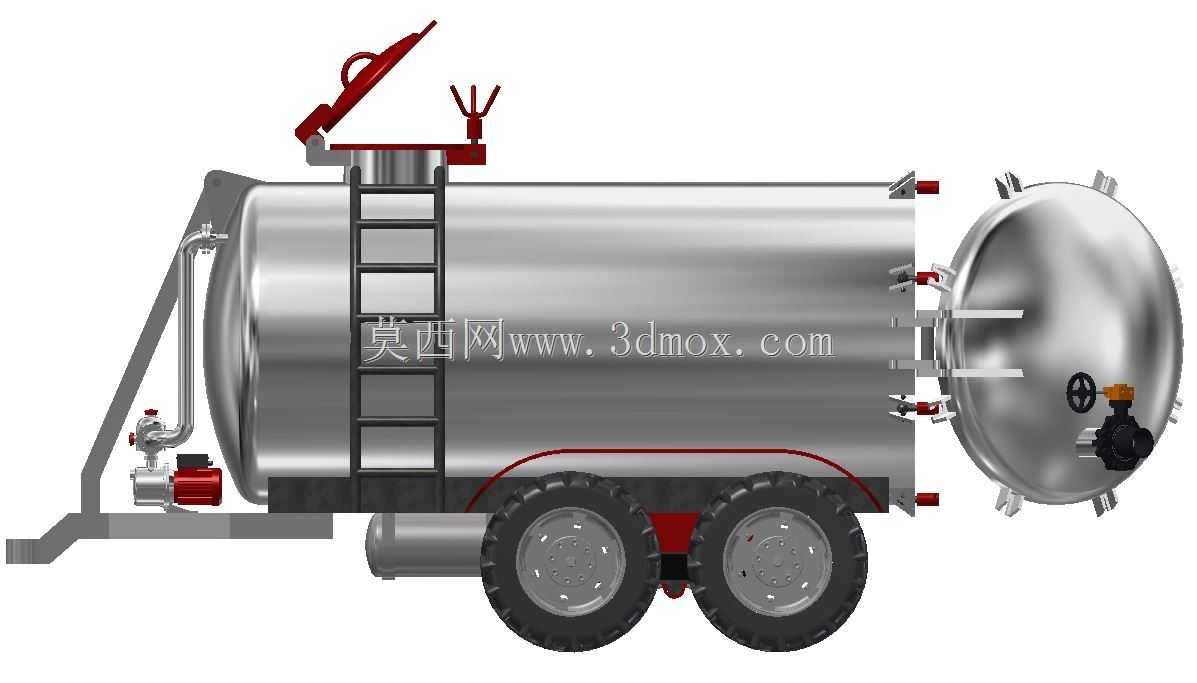

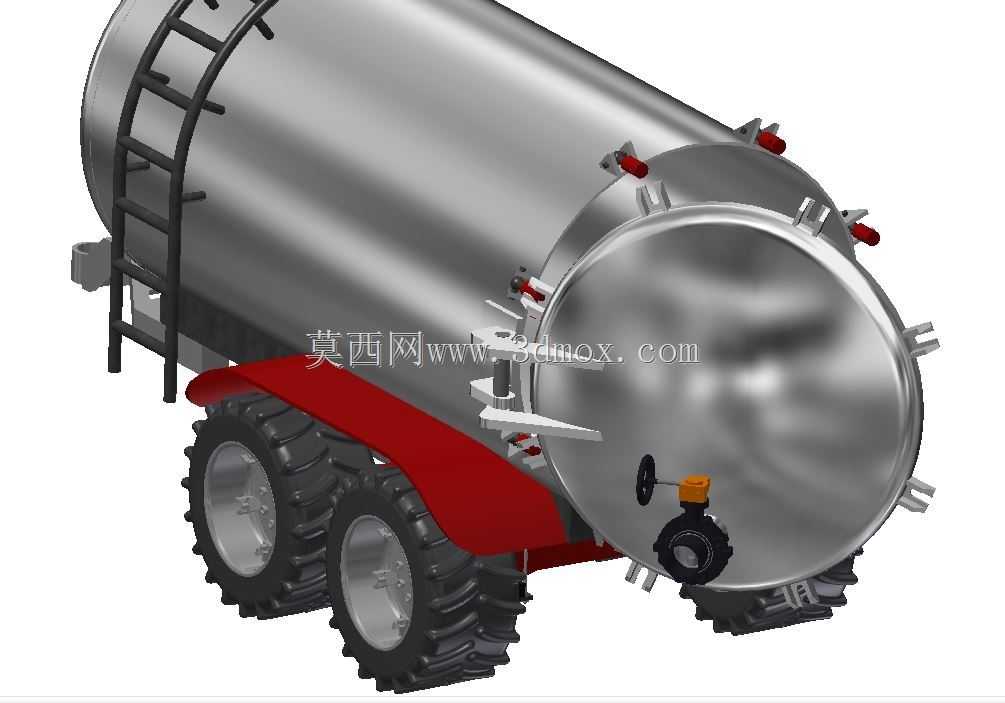

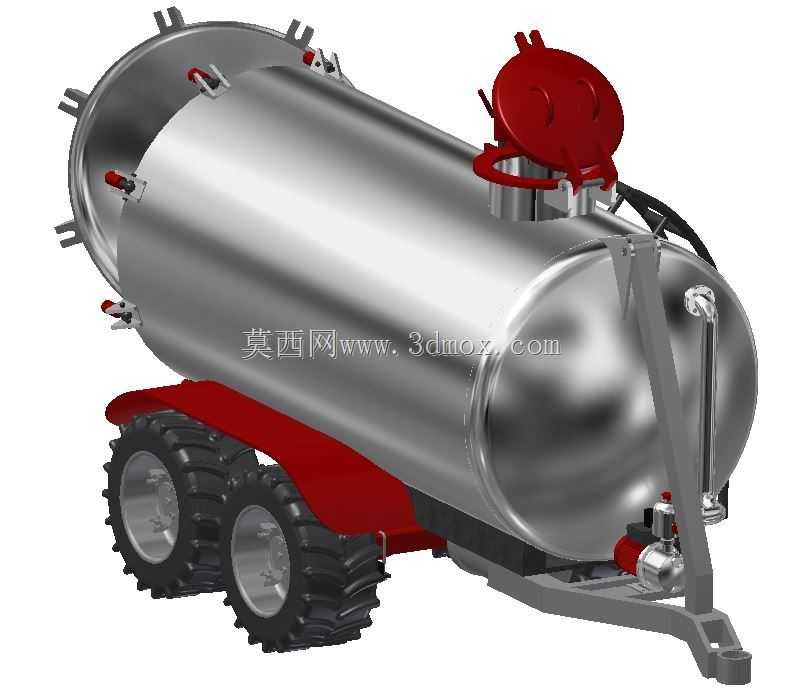

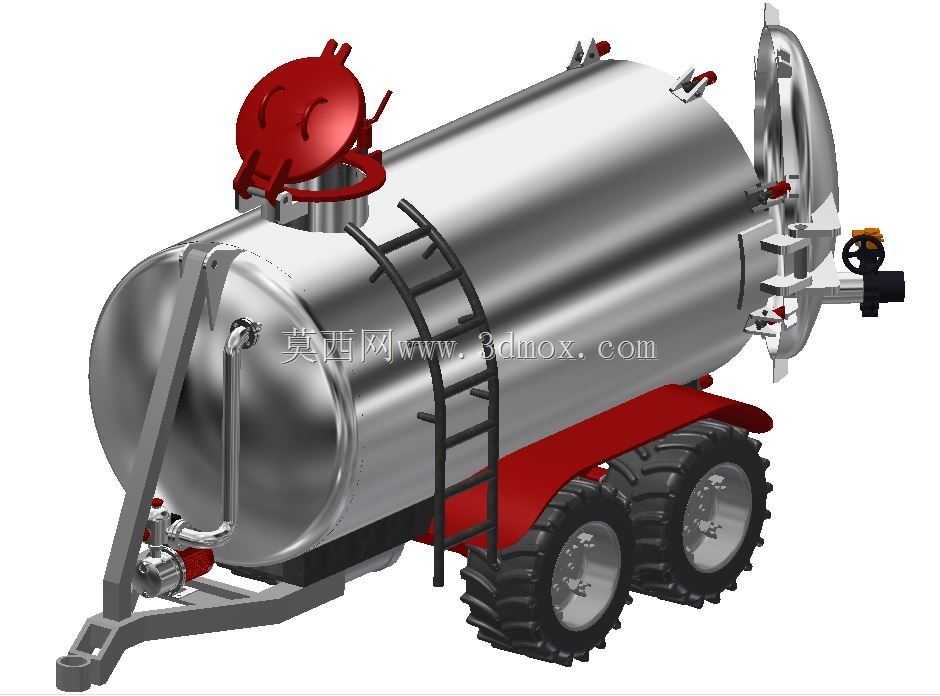

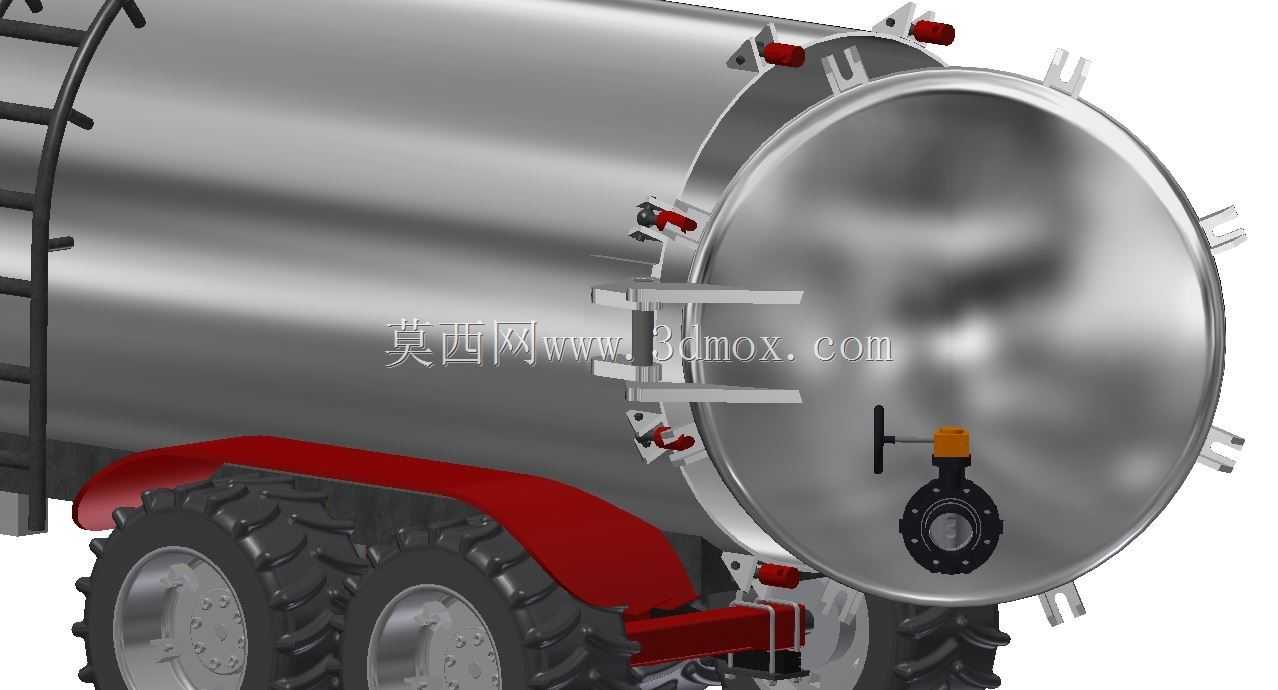

这款水拖车主要面向农牧场、规模化种植基地的液态物料转运场景，可承担液态有机肥、灌溉用水、消杀药液的田间短驳运输作业，适配丘陵、平原等多种非硬化农田路况，解决传统固定式储运设备无法深入作业地块的痛点，也可在小型工程场景中承担施工用水、降尘用水的转运任务，适配多数农用拖拉机的牵引挂接结构，无需额外改装牵引装置即可快速投入使用。设备核心为卧式承压储运罐体，采用不锈钢材质设计，可适配弱酸碱类液态物料的储运需求，罐体顶部设置快开式人孔结构，既满足日常内部清洁、检修的进出需求，也可作为大流量加注口，配合侧边的爬梯结构，操作人员可快速登顶完成加注、检修操作；罐体尾部集成大口径卸料阀组，搭配快接接口可快速对接输送管道，实现自流或外接泵组的快速卸料，阀组旁设置操作手轮与锁紧结构，可在运输过程中可靠锁止，避免跑冒滴漏问题。设计阶段充分考虑农用场景的重载需求，底盘采用双轴双排轮结构，搭配大花纹农用轮胎，可在泥泞、松软地块获得足够抓地力，降低轮胎陷车概率；牵引架采用高强度矩形钢焊接结构，挂接端设置缓冲连接结构，可抵消起步、制动过程中的冲击力，避免罐体受刚性冲击出现焊缝开裂问题；罐体底部与底盘之间设置弧形支撑鞍座，增大接触面积分散罐体载荷，避免局部应力集中导致的罐体变形。外形尺寸方面，整车长度适配农村机耕道的通行宽度，罐体容积匹配常规农用作业的单次转运需求，整车高度满足乡村道路、田间限高要求，转弯半径适配小块农田的转向需求，无需预留过大的作业转向空间；安装边界上，牵引架挂接高度匹配主流农用拖拉机的后牵引销高度，轮胎外侧宽度不超过常规拖拉机的轮距宽度，行驶过程中不会出现轮距差过大导致的作物碾压问题，罐体顶部的人孔、爬梯均未超出整车宽度边界，可顺利穿过林间、棚区的狭窄通道。罐体设计中充分考虑承压需求，封头采用标准椭圆封头结构，可承受液态物料运输过程中的晃动冲击，也可适配低压状态下的密闭储运需求，避免易挥发类物料在运输过程中出现溢散；罐体侧边设置液位观测结构，操作人员可在地面快速查看罐内剩余物料容量，无需登顶即可判断转运量，提升作业效率。
