卧式螺带式物料混合搅拌装置

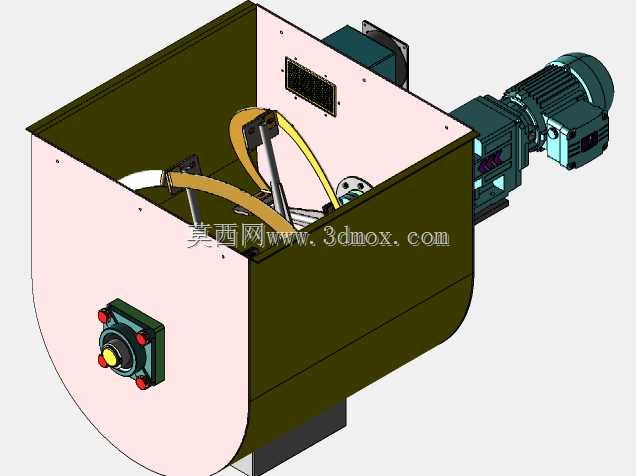

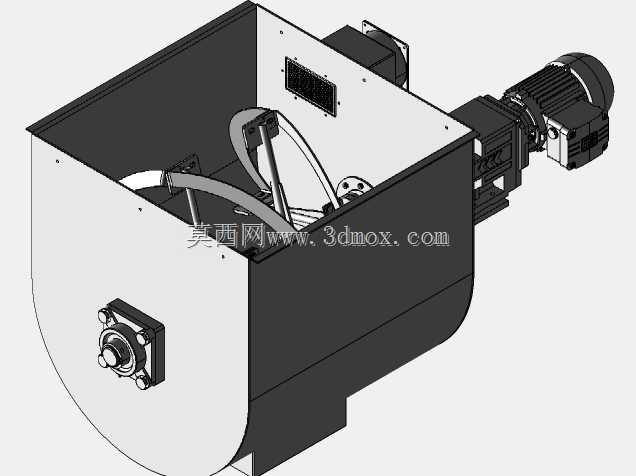

这款卧式搅拌装置主要面向粉体、颗粒类干性物料的均匀混合作业场景，可广泛应用于食品原料预混、化工粉体掺配、饲料组分拌合、建材辅料匀质等生产环节，能够适配除高粘度面团外的绝大多数干性、低湿度散状物料的混合需求，可单机配套小型生产线使用，也可作为成套配料系统的核心混合单元嵌入自动化产线中。设备整体采用卧式U型腔体结构设计，这种腔体形态能够最大化减少内部物料残留死角，让搅拌过程中物料能够沿着腔体内壁形成有序的循环流场，避免局部物料堆积导致的混合不均问题。腔体端部采用法兰式轴承座安装结构，既能够为搅拌主轴提供稳定的径向支撑，承受搅拌作业过程中物料带来的径向载荷，也方便后期维护时快速拆解主轴组件进行检修或易损件更换。腔体侧面预留有标准安装法兰位，可根据实际生产需求对接进料口、观察口、除尘接口或者助剂添加管路，适配不同工况的配套安装需求。设备的搅拌组件采用双层螺带式结构设计，内外螺带采用反向螺旋角度设置，作业过程中外层螺带将物料从腔体两端向中部推送，内层螺带将物料从中部向两端导流，让物料在腔体内部形成持续的对流、剪切、扩散混合运动，能够在较短的作业周期内实现不同组分物料的均匀度要求，相比普通桨叶式搅拌结构混合效率更高，混合均匀度偏差更小。传动端采用减速电机直连的驱动方案，减速单元与搅拌主轴通过刚性联轴器直连传动，既减少了链传动、带传动带来的动力损耗和维护成本，也能够让整体传动结构更加紧凑，减少设备整体的安装占地空间。设计过程中充分考虑了设备的安装边界，腔体背部预留有壁挂式安装支耳，也可配套支架落地安装，安装时仅需保证主轴水平度偏差在允许范围内即可，无需复杂的地基预埋处理，设备进料端、出料端的接口尺寸均采用行业通用规格，能够快速对接上下游的输送、计量设备，降低产线配套的改造成本。腔体上部采用可开启式盖板设计，方便作业结束后对腔体内部进行清理，避免不同批次物料交叉污染，盖板与腔体之间采用密封胶条压合结构，能够减少搅拌过程中粉尘外溢，改善作业现场的生产环境。
