播种机运输支撑轮组结构设计

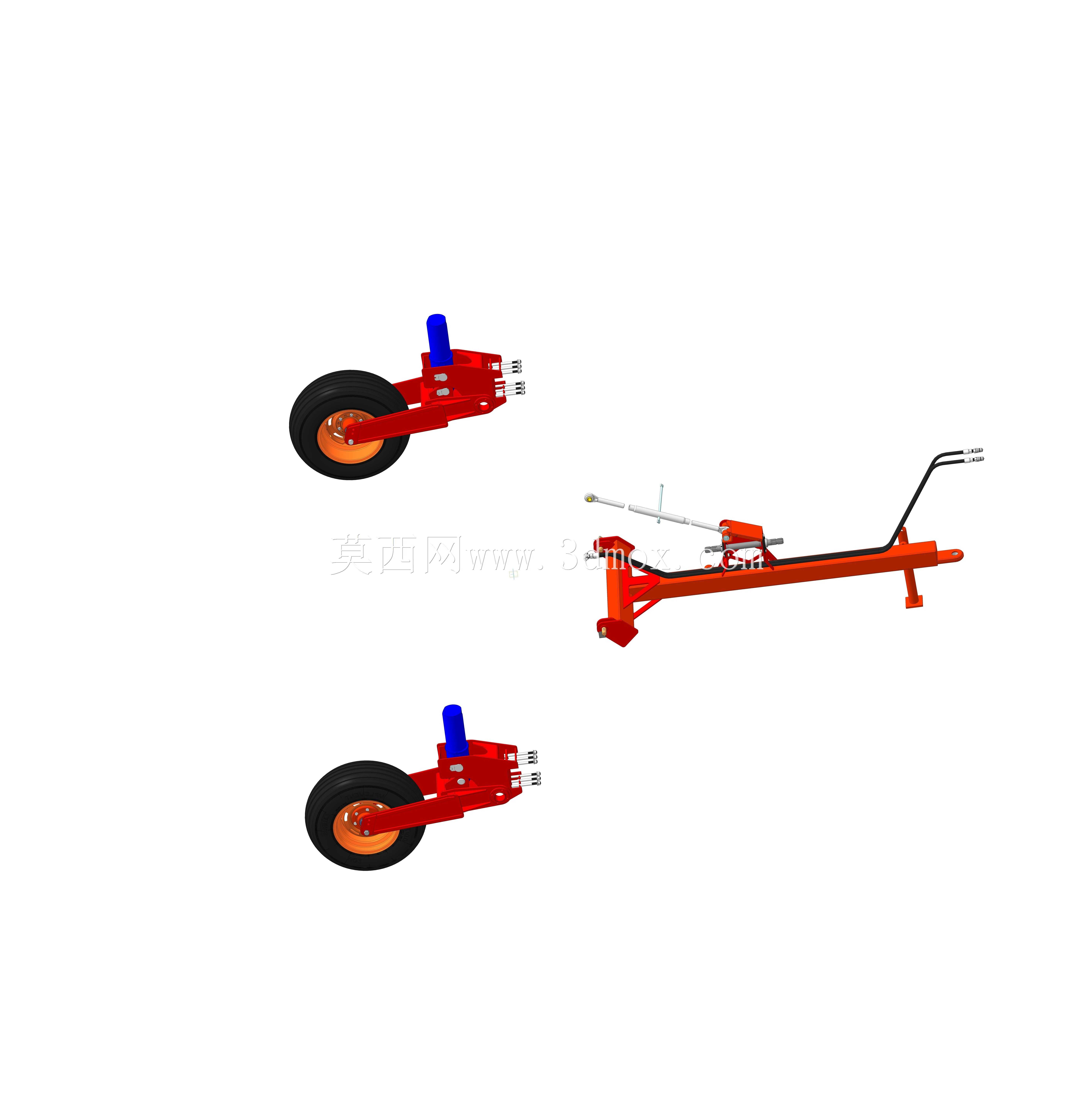

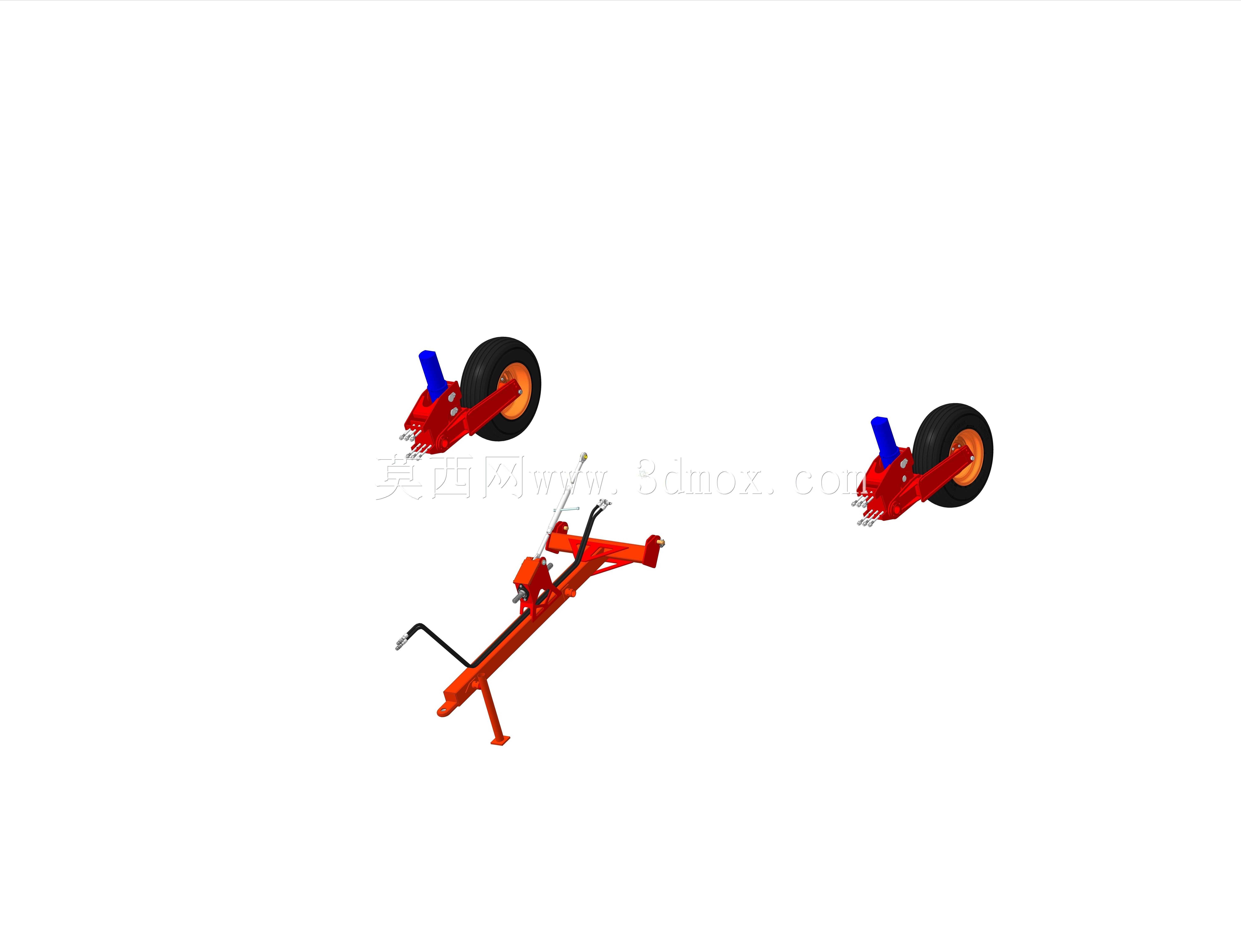

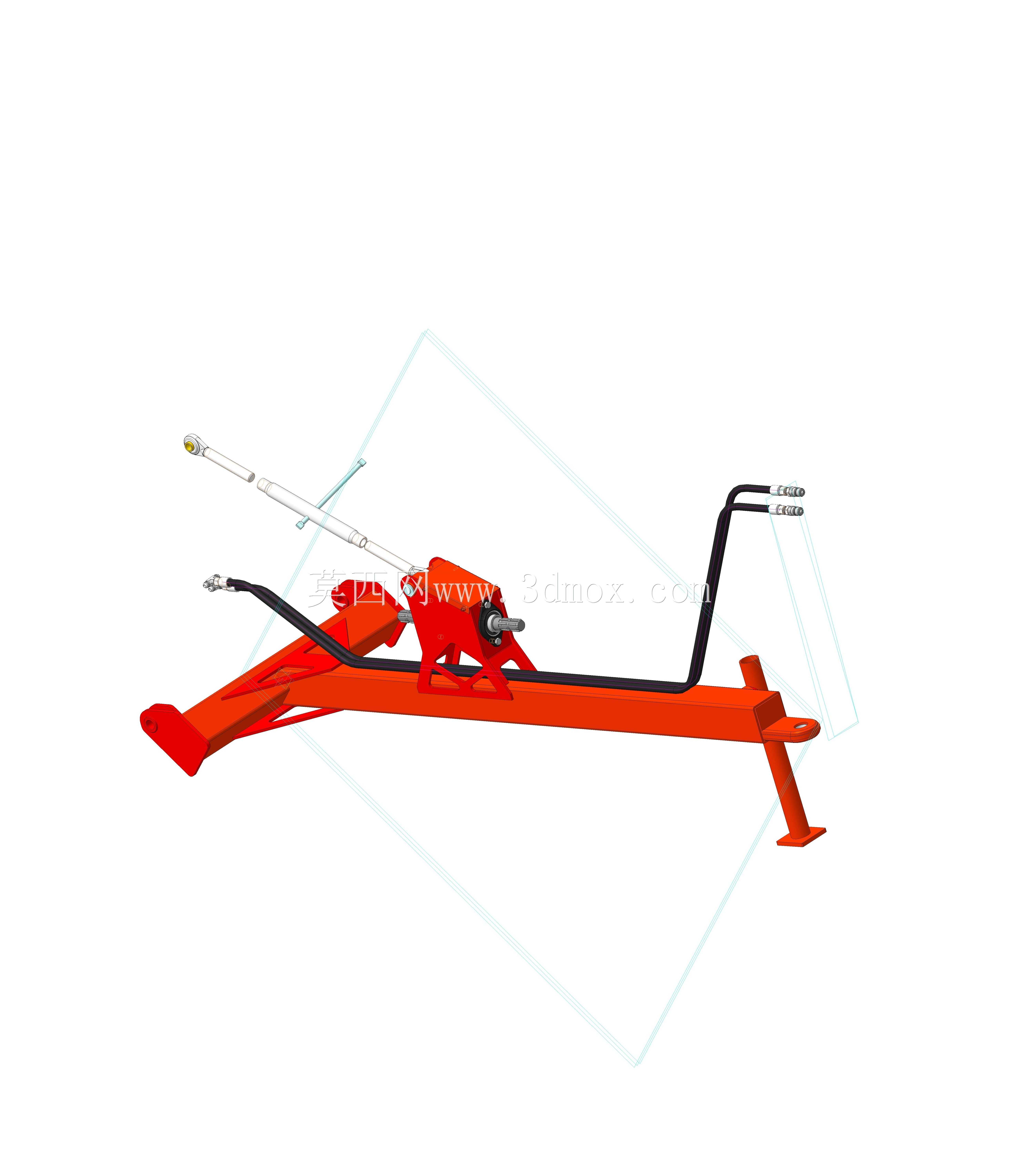

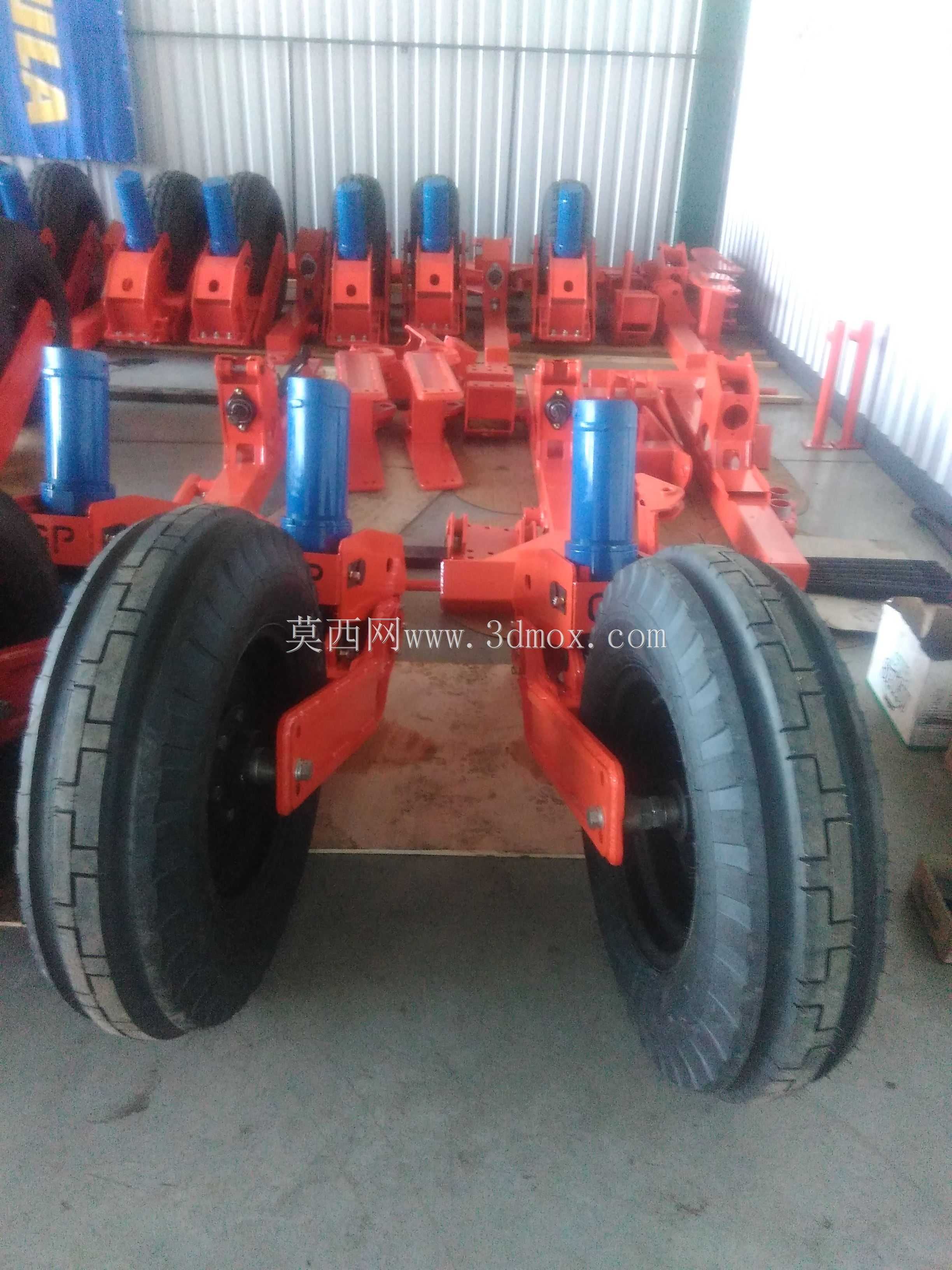

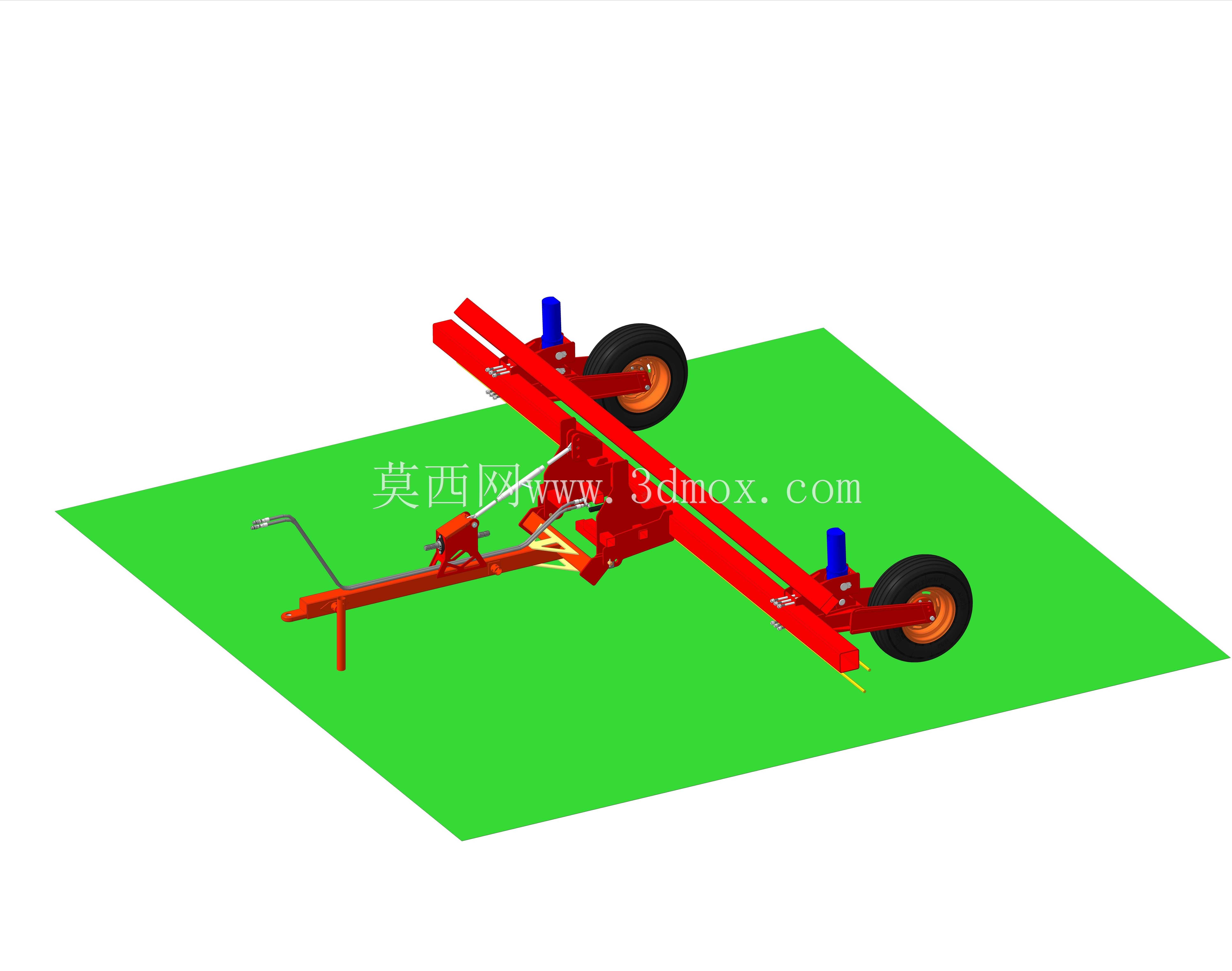

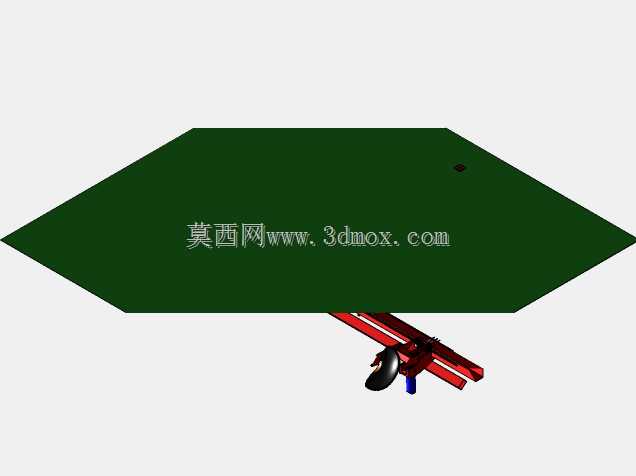

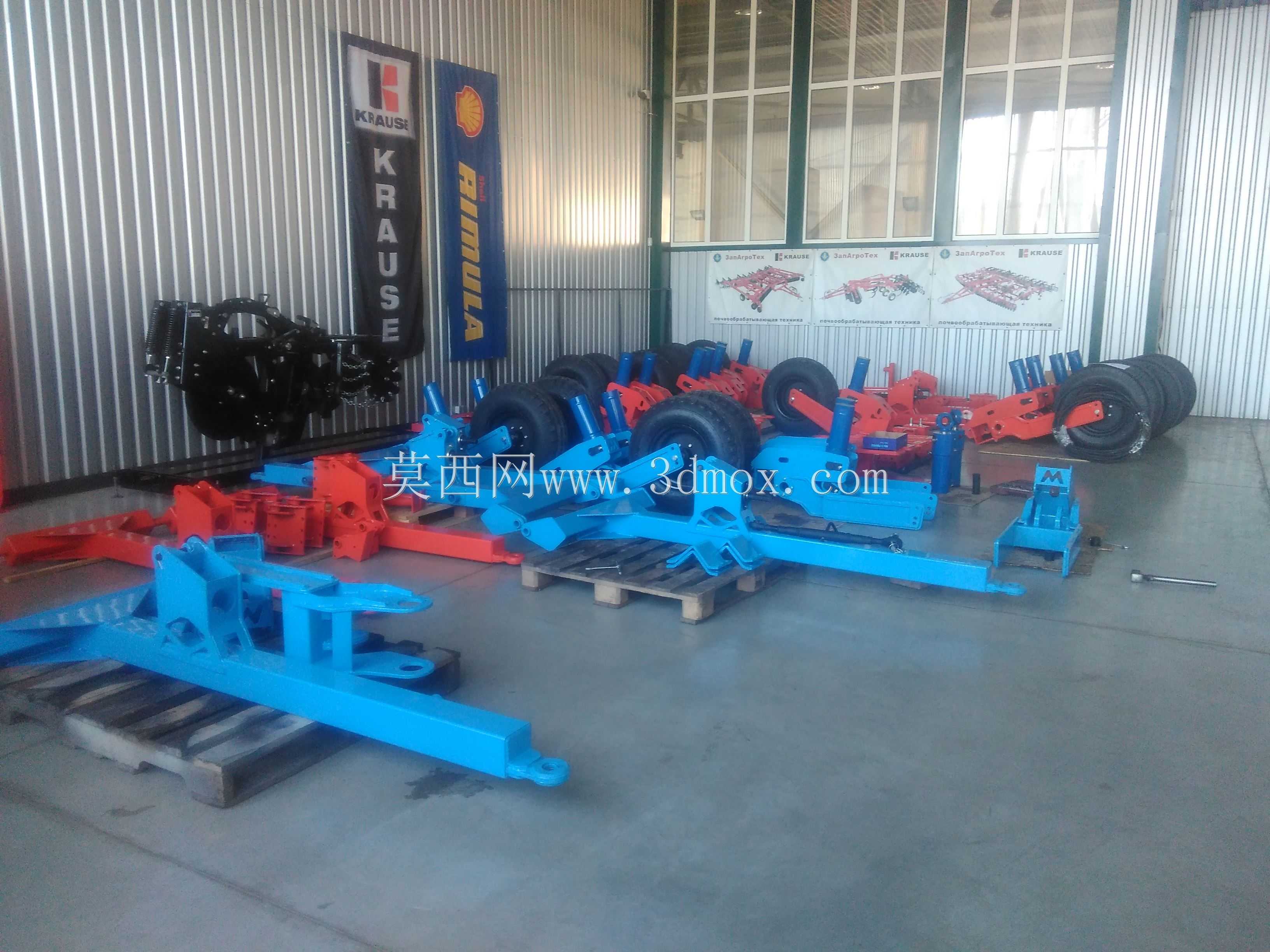

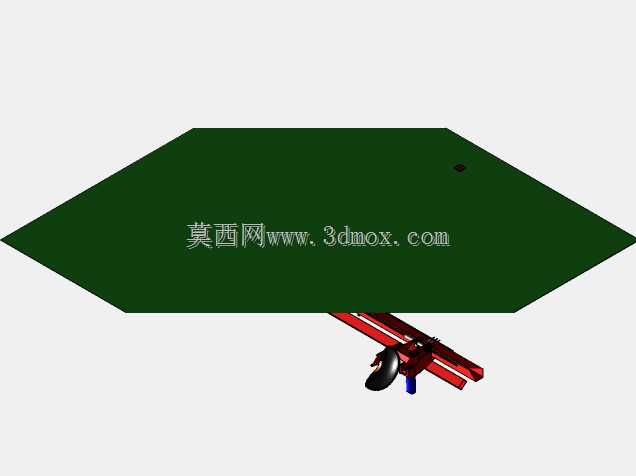

该结构为大型精密播种机配套的运输支撑行走组件，主要应用于规模化农业种植场景下播种设备的地块转场、短距离道路移动作业环节。在播种作业状态下，该支撑组件可向上收起脱离地面，避免干扰播种开沟、覆土、镇压等核心作业工序，保证播种深度一致性与作业精度；当需要跨地块转移设备时，可将支撑组件下放至支撑位，配合播种机主机的牵引结构，将整机作业端抬离地面，让设备依靠该轮组实现平稳移动，避免开沟器、排种部件等精密作业结构在拖拽移动过程中与地面硬物碰撞造成磨损、形变，大幅降低设备转场的人工抬升成本与部件损坏风险。整套组件采用分体式模块化设计思路，分为左右对称布置的两个支撑轮单元与中部连接牵引梁结构，支撑轮单元集成了带缓冲阻尼的轮架、高耐磨橡胶行走轮、锁止调节手柄，轮架采用高强度型钢焊接成型，关键铰接位置配置耐磨衬套，减少长期转动磨损带来的间隙旷量；中部牵引梁采用变截面矩形钢结构，在保证整体抗弯抗扭强度的前提下尽可能降低自重，梁体上预留了与播种机主机底盘连接的标准安装孔位，安装边界适配主流八行级精密播种机的底盘安装尺寸，无需对主机结构进行额外焊接改装即可完成装配。轮组的高度调节采用丝杆式调节结构，操作人员无需额外工具即可通过手柄转动调节机构，快速完成作业收起与运输支撑状态的切换，调节行程覆盖不同作业场景下的底盘离地高度需求，橡胶行走轮采用深纹路越野胎面设计，在田间泥泞土路、砂石机耕道上都能提供足够抓地力，避免转场过程中出现打滑、陷滞问题，铰接位置的限位结构可保证轮组下放到位后自动锁止，防止移动过程中支撑结构意外收起引发设备倾翻风险，整体结构兼顾了作业状态的非干扰性与转场状态的支撑稳定性，是大型播种机提升转场效率、保护核心作业部件的关键配套结构。
