小型农用谷物脱粒作业设备结构设计

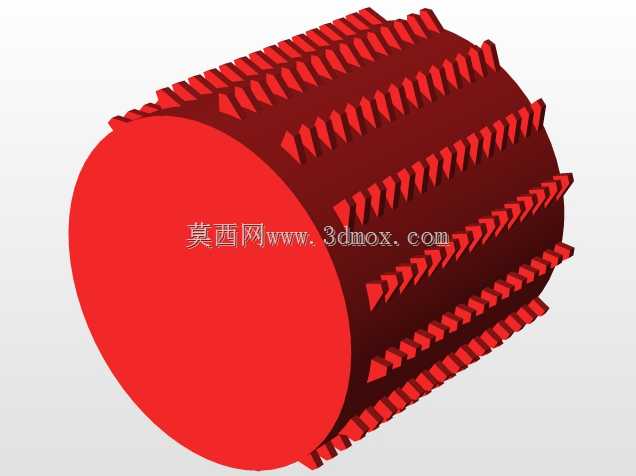

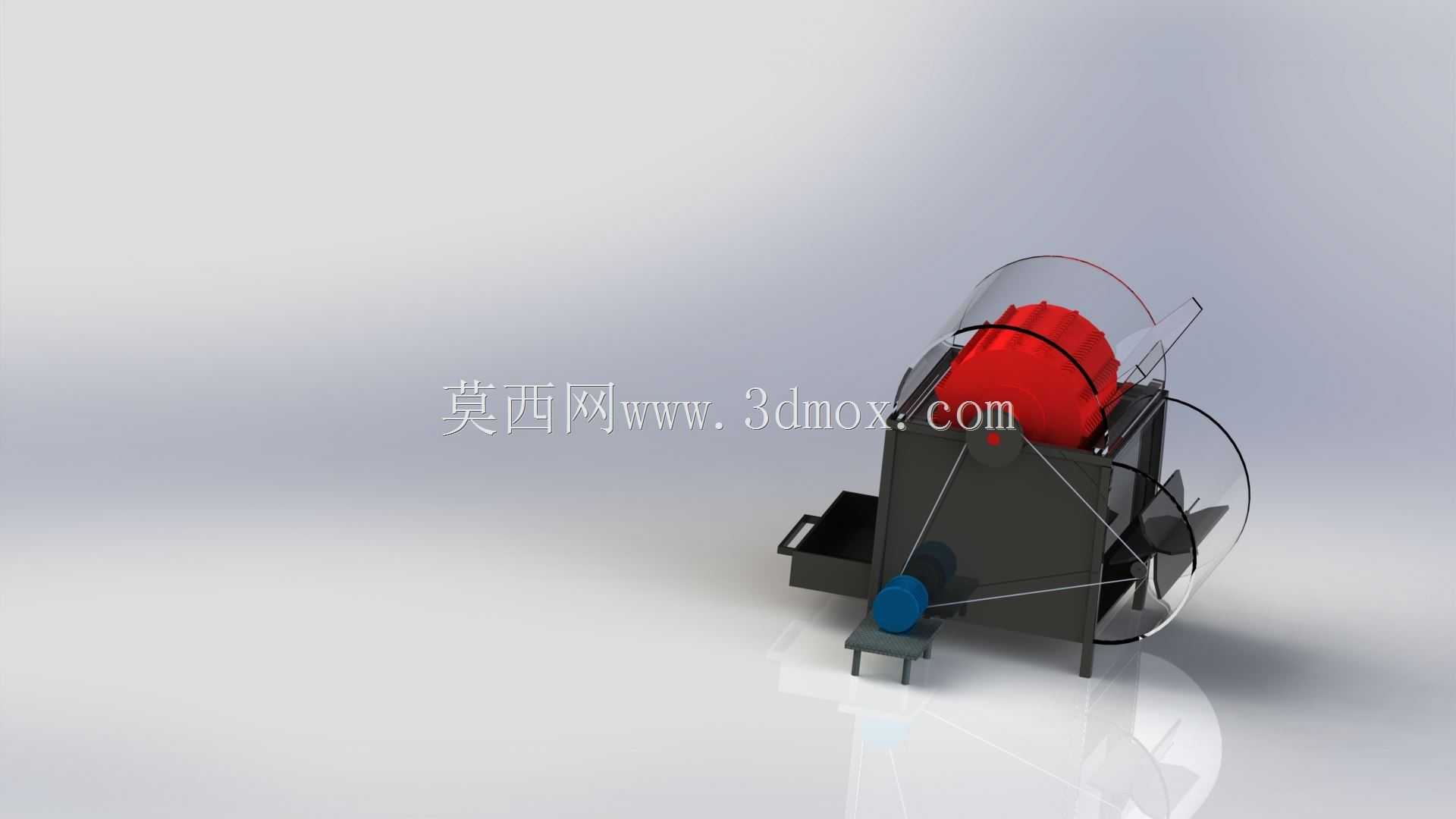

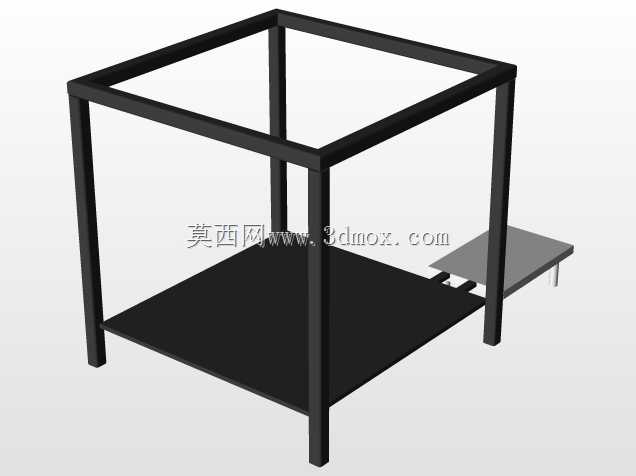

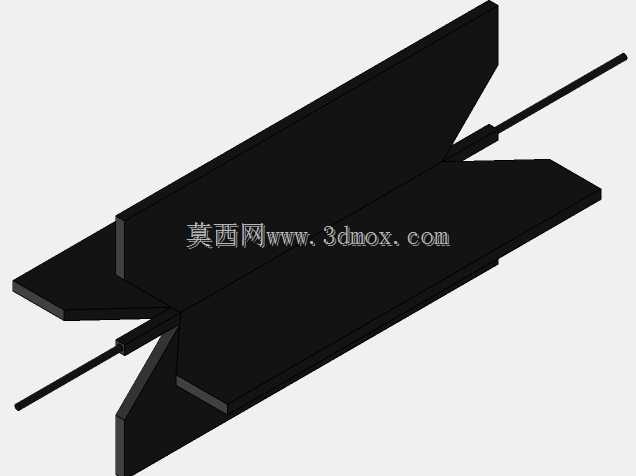

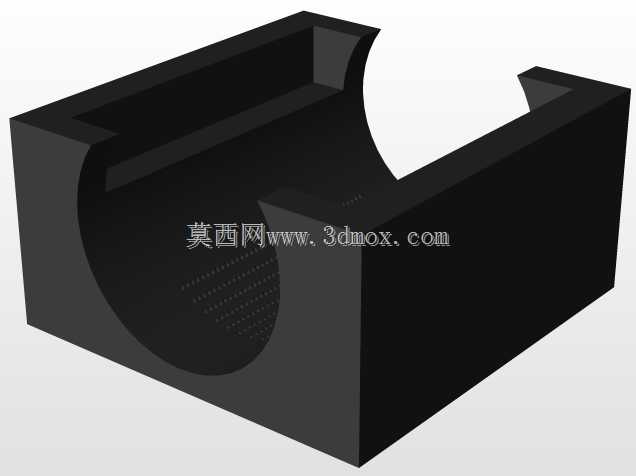

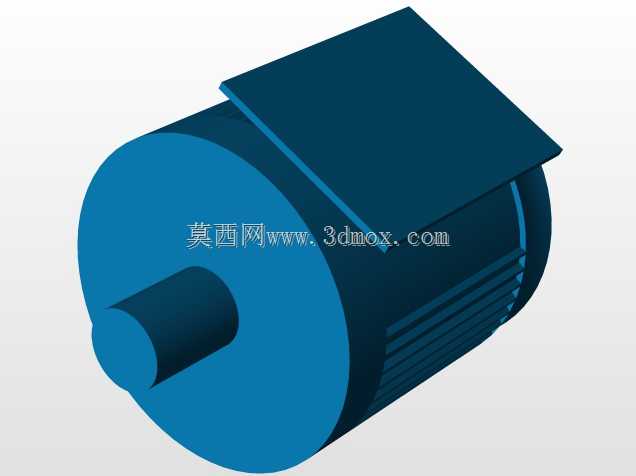

这款脱粒设备主要面向丘陵山地零散农田、家庭农场的小规模谷物收获场景，适配小麦、水稻、高粱等常见旱地与水田禾本科作物的脱粒作业，可替代传统人工摔打、手搓的低效脱粒方式，解决大型联合收割机无法进入狭窄梯田、零散地块作业的痛点，在农忙收获季能够帮助种植户快速完成穗粒分离工序，减少谷物在田间的晾晒等待与抛洒损失。设备核心功能是完成禾穗的击打脱粒、籽粒与颖壳碎秆的初步分离，作业时将带穗作物从进料口送入设备内部，高速旋转的脱粒辊通过表面的柔性击打条反复揉搓、击打禾穗，使籽粒从穗轴上脱落，脱落的籽粒透过下部的栅格筛网落入集料仓，碎秸秆、颖壳等轻质杂物则在设备尾部风机的气流作用下从排渣口吹出，实现籽粒与杂物的初步风选分离，减少后续清选的工作量。设计过程中优先考虑了小型农用设备的实用性与易维护性，整体采用立式紧凑布局，核心脱粒腔体上方设置弧形透明防护挡板，既可以防止作业时籽粒飞溅伤人，也能直观观察内部脱粒状态，及时调整进料速度避免卡料；脱粒辊采用模块化快拆结构，农户无需专业工具即可拆卸清理缠绕的秸秆，也可根据不同作物的脱粒需求更换不同硬度的击打条，比如脱水稻时更换柔性橡胶条减少米粒破碎，脱小麦、高粱时更换刚性尼龙条提升脱净率；下部集料仓采用抽拉式设计，装满后可直接抽出倾倒籽粒，无需挪动整机。设备底部设置四个带防滑垫的支撑脚，可直接放置在平整的晒场、田埂地面使用，也可通过预留的安装孔固定在移动机架上搭配小推车转场作业，整体外形尺寸控制在单人可短距离挪动的范围，进料口高度适配成年人站立作业的舒适高度，无需弯腰即可完成进料操作，降低长时间作业的疲劳感；动力端预留了通用电机安装位，既可以搭配常规民用电的小型电机驱动，也可适配柴油机、汽油机等动力源，满足无供电条件的偏远地块作业需求。设备的传动部位全部设置封闭防护罩，避免秸秆卷入传动部件引发故障，外露的转动部件做了圆角钝化处理，减少作业时的磕碰划伤风险，整体结构没有复杂的电控元件，普通农户经过简单查看即可掌握操作与日常维护要点，故障率低且维修配件易得，适配农村地区的使用与维修条件。
