重型工业万向脚轮完整结构设计

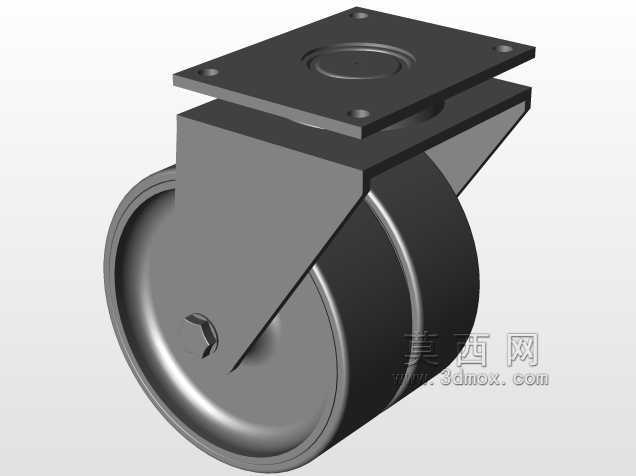

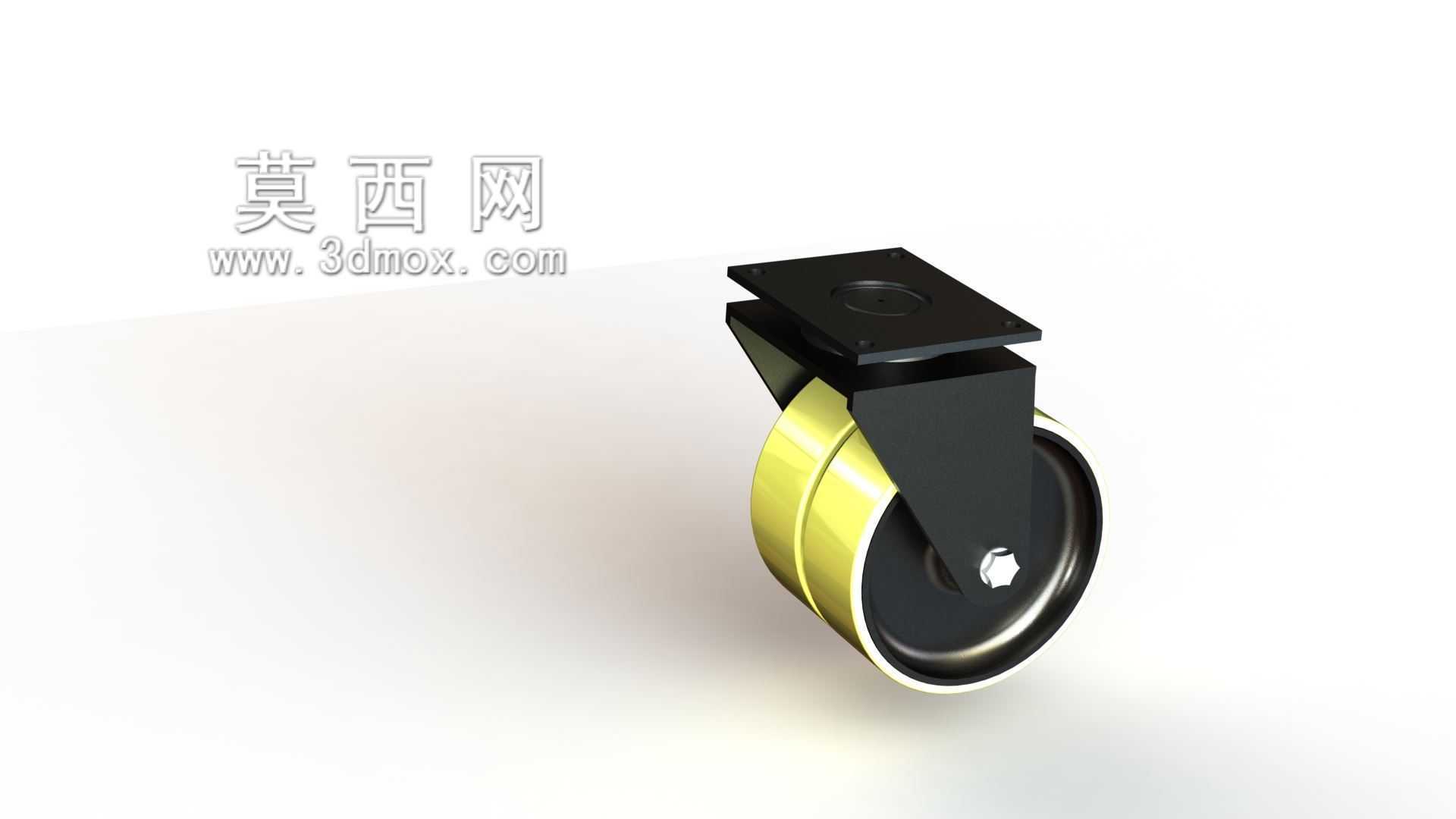

　　这款脚轮结构主要面向重载工业设备的移动场景设计，常见于重型工装台车、大型仓储货架、工业生产工位周转设备、重型机床辅具移动平台等需要频繁移位或定点驻留的工况，单轮可承载大吨位静载荷与动载荷，适配车间环氧地坪、硬化水泥地面、钢板铺设地面等多种工业常见行走路面，轮面材质的硬度与弹性经过匹配调校，既可以保证重载下的滚动阻力控制在合理区间，也能避免对车间地面造成过度压痕或划伤。从结构组成来看，顶部采用方形法兰安装板，板上预留四个对称分布的螺栓安装孔，安装时可直接通过螺栓与设备底部的安装基座锁紧，安装板的厚度经过载荷校核，在满载冲击工况下不会出现翘曲变形；安装板下方衔接回转支承结构，可实现360度水平方向回转，

　　转向时的摩擦副采用耐磨金属材质配合间隙设计，即使在满载状态下转向也不会出现卡滞、异响问题，回转结构的密封间隙经过优化，可阻挡车间常见的铁屑、粉尘进入摩擦面，延长日常使用的维护周期。轮架部分采用厚钢板冲压焊接成型，支架的折弯角度与焊接位置经过力学仿真优化，在承受侧向冲击、垂直重载的工况下，应力集中区域的安全系数满足工业重载使用要求，轮架与轮体的连接轴采用高强度销轴配合防松锁紧结构，销轴表面经过硬化处理，长期受交变载荷作用也不会出现弯曲、磨损松脱的问题。轮体部分采用聚氨酯包金属轮芯的结构，外层聚氨酯材质具备良好的耐磨性能与抗撕裂性能，滚动时的噪音远低于全金属轮，金属轮芯可以保证轮体整体的结构强度，避免重载下轮体出现形变；

　　轮体中心配置密封型滚动轴承，轴承与销轴的配合公差选用过渡配合，既保证转动顺畅，也不会出现径向窜动。设计过程中优先考虑了安装边界的适配性，顶部法兰的安装孔距符合工业通用脚轮的安装尺寸规范，可直接替换同规格的传统脚轮，无需对设备底部的安装结构做额外改造；整体安装高度控制在常规重载脚轮的尺寸区间内，替换后不会改变设备原有的离地高度与重心位置。在功能特性上，这款脚轮的结构预留了刹车组件的安装位，可根据使用需求加装顶部刹车、侧刹或者全刹结构，满足设备移动到位后的锁定需求；轮面的弧度设计经过优化，直行时的接触面积足够分散载荷，转向时的接触形变不会产生过大的转向阻力，即使在设备满载静止状态下转向，也不会对轮面造成过度的局部磨损。

　　从实际选型适配的角度来看，这类结构的脚轮通常四个为一组搭配使用，根据设备的总重量分配单轮载荷，选型时需要预留1.5倍以上的安全系数，应对路面不平整带来的冲击载荷；安装时需要保证四个脚轮的安装面处于同一水平面，避免单个脚轮受力过大导致提前损坏。建模过程中对所有配合面的公差做了对应标注，回转结构的配合间隙、轴承与轴的配合公差、安装孔的位置度都符合机械加工的工艺要求，生产时可直接参考三维结构拆分零件图进行加工，不需要额外做结构的二次调整。轮架表面的处理方式可根据使用场景选择镀锌或者喷塑，应对潮湿、多腐蚀介质的车间环境，提升整体的防锈耐腐蚀能力；轮体的聚氨酯硬度可根据实际使用的地面材质做调整，在粗糙地面使用时可选用稍软的聚氨酯材质，提升缓冲性能，在光滑硬化地面使用时可选用更高硬度的聚氨酯，进一步提升耐磨性能。
