深沟球滚动轴承机械结构三维设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的末端支撑、小型动力设备的输出端，几乎所有存在连续旋转运动的机械结构中，都能看到这类元件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力与温升，减少动力损耗的同时，延长整套轴系的服役寿命。

　　从结构设计逻辑来看，这款滚珠轴承采用经典的深沟型滚道设计，内圈与轴径采用过盈配合实现周向固定，外圈与安装座孔采用过渡或间隙配合适配不同的装配需求，内外圈的滚道曲率与滚珠球面曲率保持合理的匹配差值，既保证滚珠在滚道内的顺畅滚动，又能承受额定范围内的径向载荷，同时可兼顾一定比例的轴向载荷，适配多数存在复合受力的旋转工况。保持架采用兜孔式结构，均匀分隔每一颗滚珠，避免滚珠之间直接接触产生额外摩擦与碰撞，保证运转过程中各滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀失效。

　　在实际选型与安装边界确认环节，首先要明确轴系的额定径向载荷、极限转速、工作环境温度等核心参数，匹配对应精度等级的轴承型号。安装时要注意内圈与轴的配合面粗糙度、同轴度公差，避免装配过程中出现偏载，导致轴承运转时出现异常噪音、温升过快的问题。轴承的轴向定位通常采用轴用挡圈、端盖压紧等方式，要根据轴系的热膨胀量预留合理的轴向游隙，避免工作温度升高后轴系伸长导致轴承被卡死。在日常运维场景中，这类轴承需要根据运转转速、载荷工况定期补充润滑脂，隔绝外界粉尘、水汽进入滚道内部，避免磨粒磨损加速轴承失效。

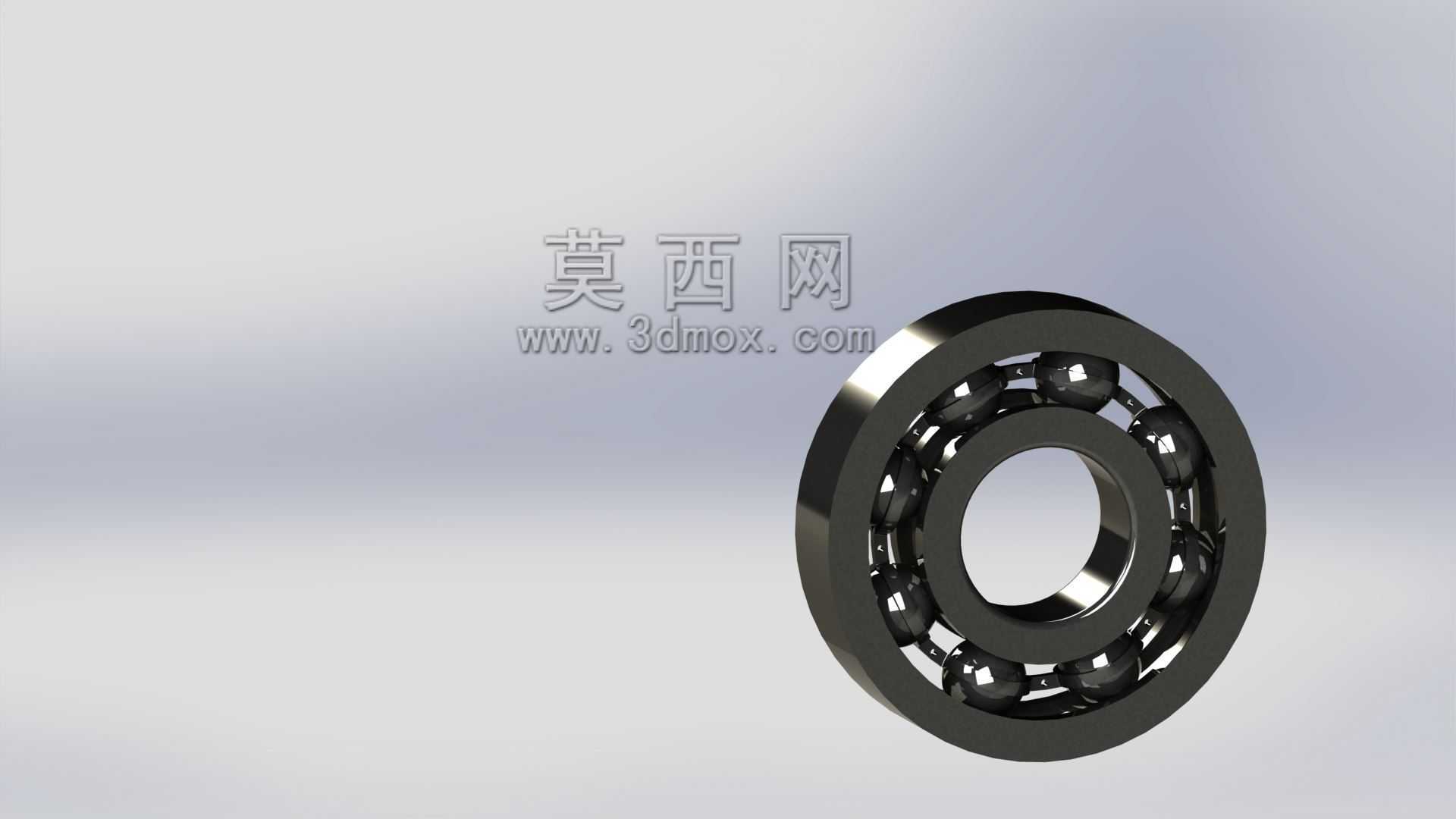

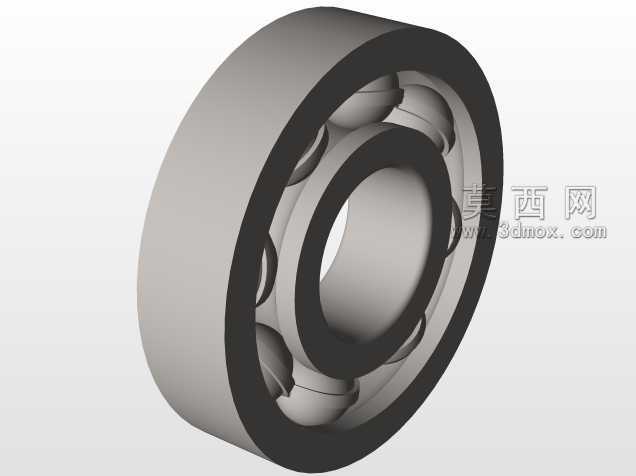

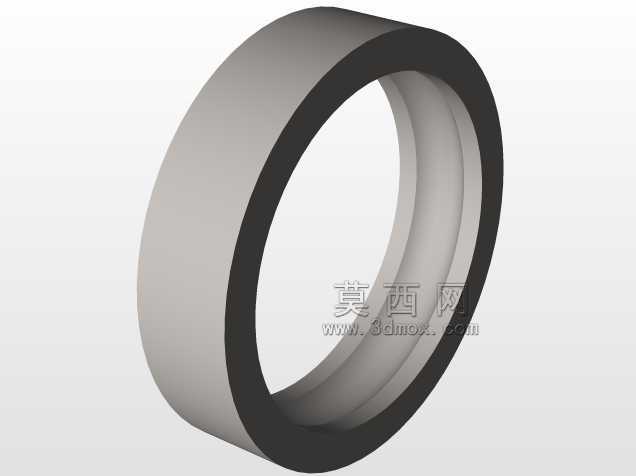

　　建模过程中，首先通过旋转特征生成内外圈的基础轮廓，精准绘制滚道的圆弧截面，保证滚道曲率半径符合通用轴承的设计规范；之后通过圆周阵列完成所有滚珠的排布，确保每颗滚珠的球心位于滚道的节圆上，相邻滚珠的间距保持一致，符合保持架的兜孔分布逻辑；保持架的建模需要匹配滚珠的直径设计兜孔尺寸，兜孔与滚珠之间预留合理的活动间隙，还原真实结构中保持架对滚动体的约束效果。整个模型的装配关系完全还原实际轴承的配合逻辑，内圈、外圈、滚动体、保持架之间的相对运动关系符合真实运转状态，可用于设备装配的干涉检查、运动仿真演示，也能作为机械原理教学的直观演示模型，帮助设计新人理解滚动轴承的工作逻辑与装配要点。

　　在非标设备设计场景中，这类标准件的三维模型可直接导入装配体，快速完成支撑部位的结构设计，无需从零开始绘制标准件结构，大幅提升设计效率。设计人员可以直接基于模型确认轴承的安装空间，设计对应的轴承座、轴肩尺寸、密封结构，避免出现安装尺寸不匹配导致的加工返工。需要注意的是，不同应用场景下对轴承的密封形式、游隙等级、保持架材质有不同要求，比如高速运转场景需要选用大游隙、铜合金保持架的轴承，粉尘潮湿环境需要选用带双面密封圈的轴承，建模时可根据实际选型需求调整对应结构细节，保证模型与实际选用的零件参数完全匹配。
