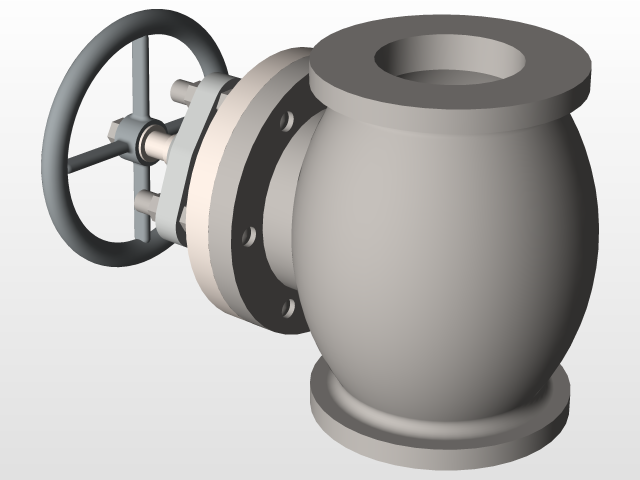

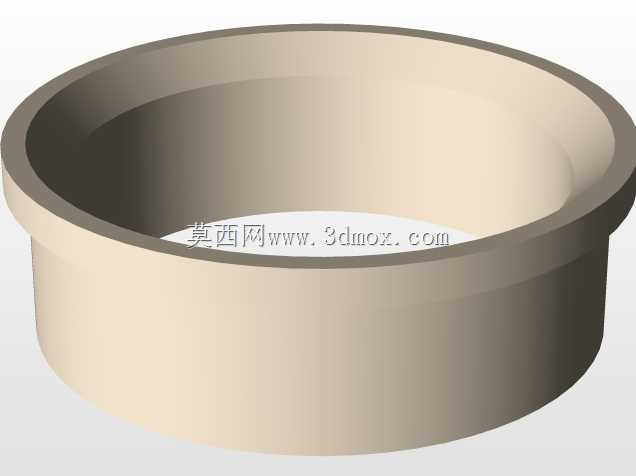

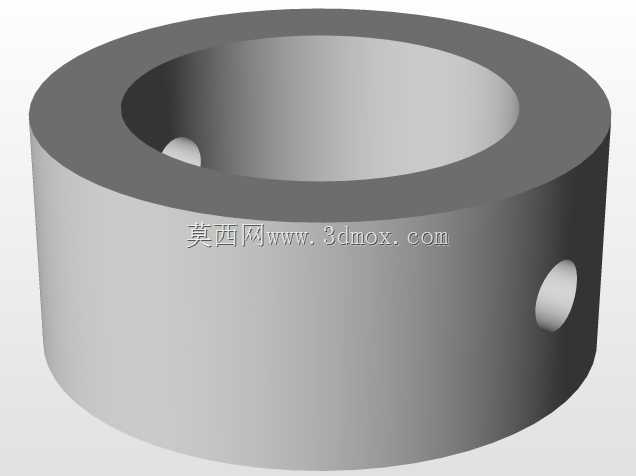

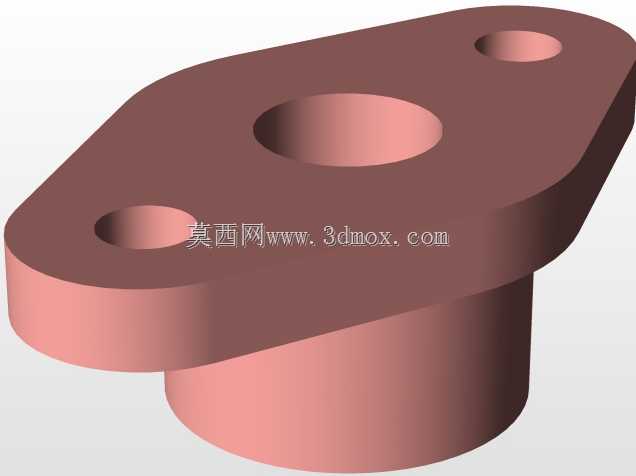

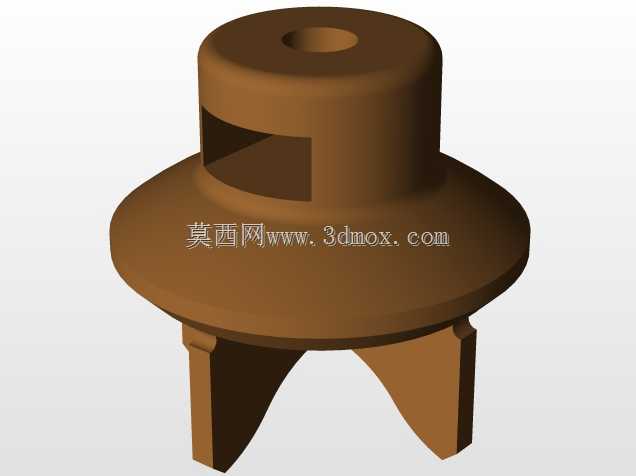

法兰连接手轮驱动直通式闸阀结构

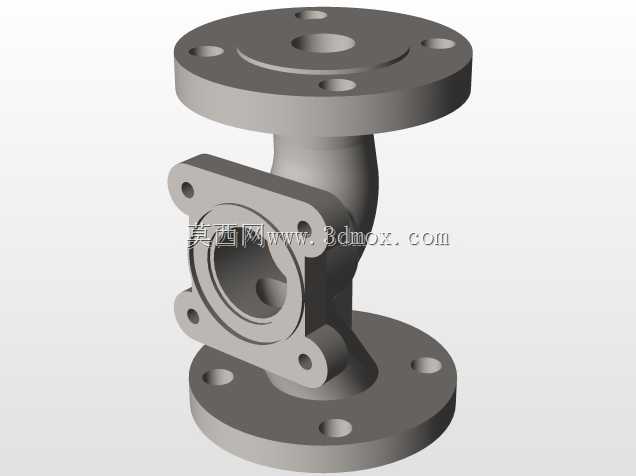

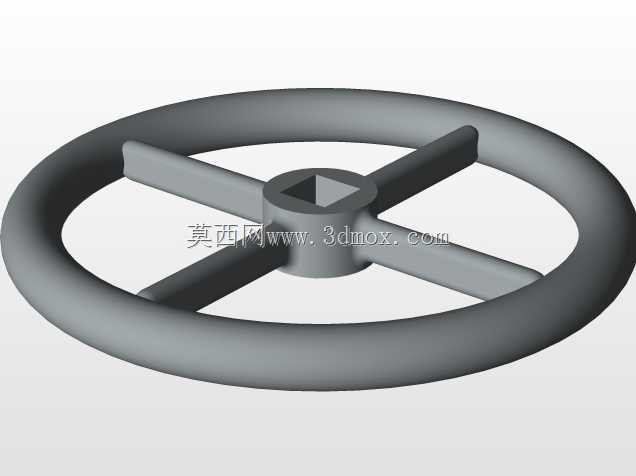

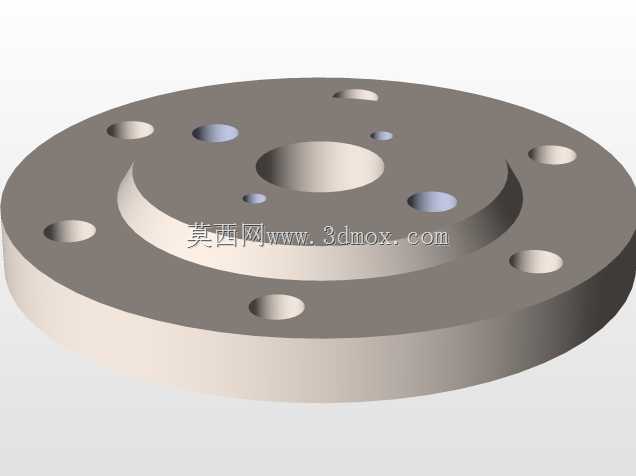

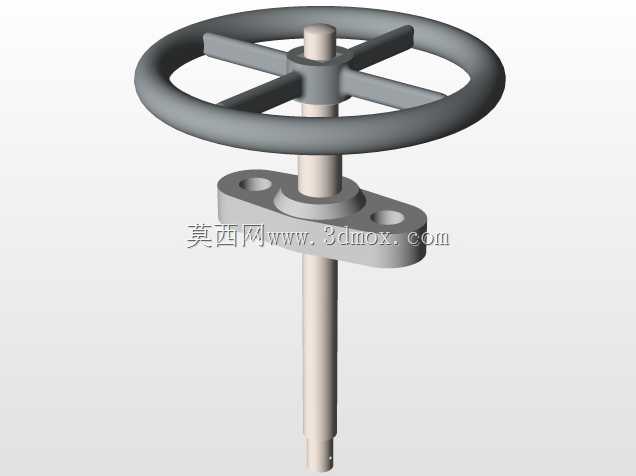

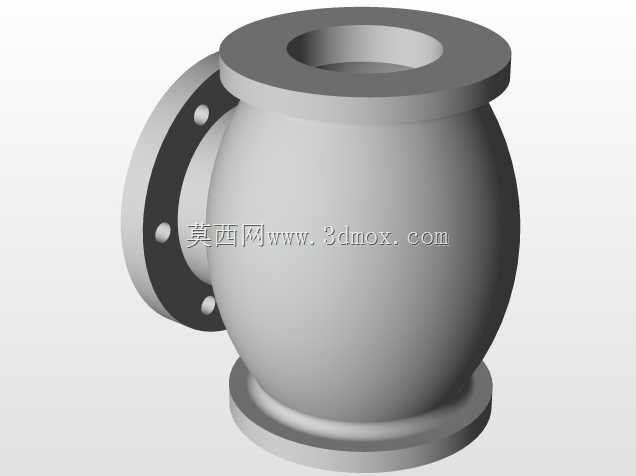

这款闸阀主要应用于市政给排水、工业循环水、暖通空调、石化轻工等行业的常压管路系统中，核心作用是实现管路内介质的全通径截断与导通，不适用于调节介质流量，长期处于全开或全关工况时密封性能稳定，可适配清水、轻度腐蚀性流体、低粘度油品等多种常见工业介质的输送管控。产品采用手轮驱动的手动操作结构，无需额外配置气动、电动执行单元，结构简单可靠，日常维护成本极低，操作人员只需转动顶部手轮即可带动阀杆做升降运动，进而带动闸板沿阀座密封面做垂直升降动作，实现管路的通断控制，手轮采用轮辐式结构设计，握持施力方便，操作力矩符合常规手动操作的人体工学要求，无需借助额外加力杆即可完成常压工况下的启闭操作。整体设计采用直通式法兰连接结构，阀体为鼓形流线型腔体设计，相比等径直通阀体可有效降低介质流经阀腔时的局部阻力损失，减少介质对阀体内壁的冲刷磨损，延长阀体使用寿命；两端采用标准凸面法兰连接结构，法兰盘上均匀分布螺栓安装孔，可与同压力等级的管路法兰直接配对安装，安装时只需保证法兰端面密封垫片对齐，按对角顺序紧固螺栓即可完成可靠连接，安装边界清晰，适配常规工业管路的安装空间要求，无需额外定制转接配件。设计过程中充分考虑了手动操作的受力合理性，阀杆与阀体之间设置密封填料结构，可有效防止介质沿阀杆间隙外漏，手轮与阀杆的连接部位设置防松结构，避免长期操作后手轮出现松脱晃动；阀体底部设置支撑底座，可在安装时为阀门提供稳定的支撑定位，减少管路连接法兰处的承重应力，避免长期运行后法兰密封面出现错位渗漏。整体结构紧凑，外形尺寸适配常规工业管路的安装间距，手轮操作端预留足够的操作空间，方便后期运行过程中的启闭操作与密封填料更换维护，阀杆的升降行程与闸板的密封行程精准匹配，全开状态下闸板完全抬升至阀腔上部，不会对介质流道造成遮挡，流道通径与连接法兰通径保持一致，介质流经时压损极小，全关状态下闸板与两侧阀座密封面紧密贴合，可实现零泄漏截断，满足工业管路系统对截断阀的密封性能要求。
