十二英寸Ciclón配套旋转给料阀结构设计

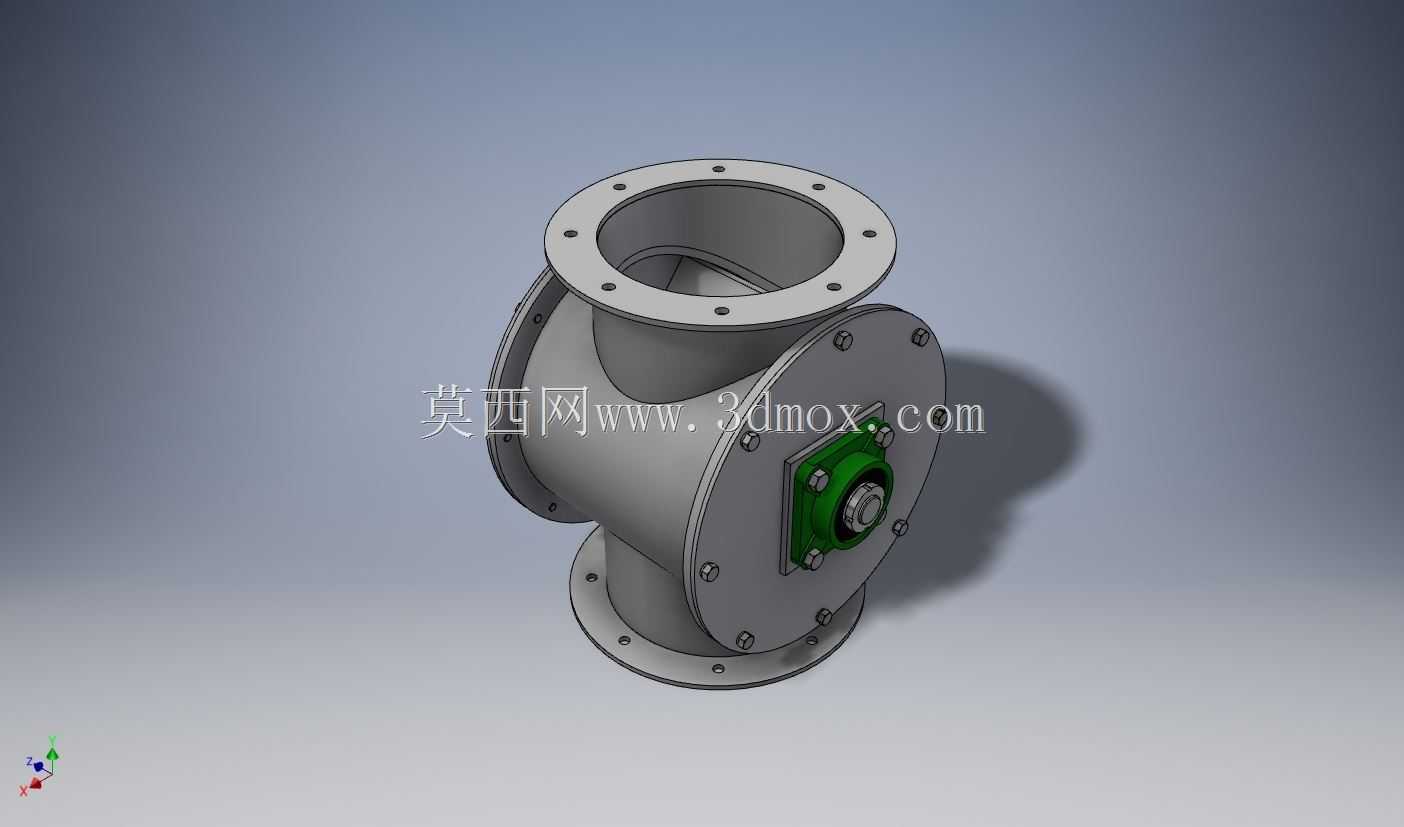

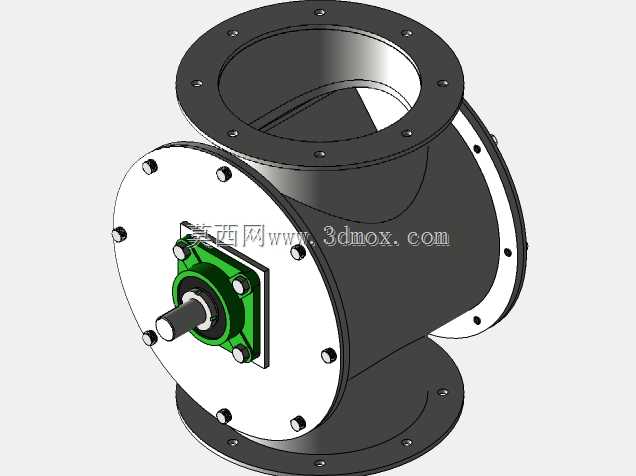

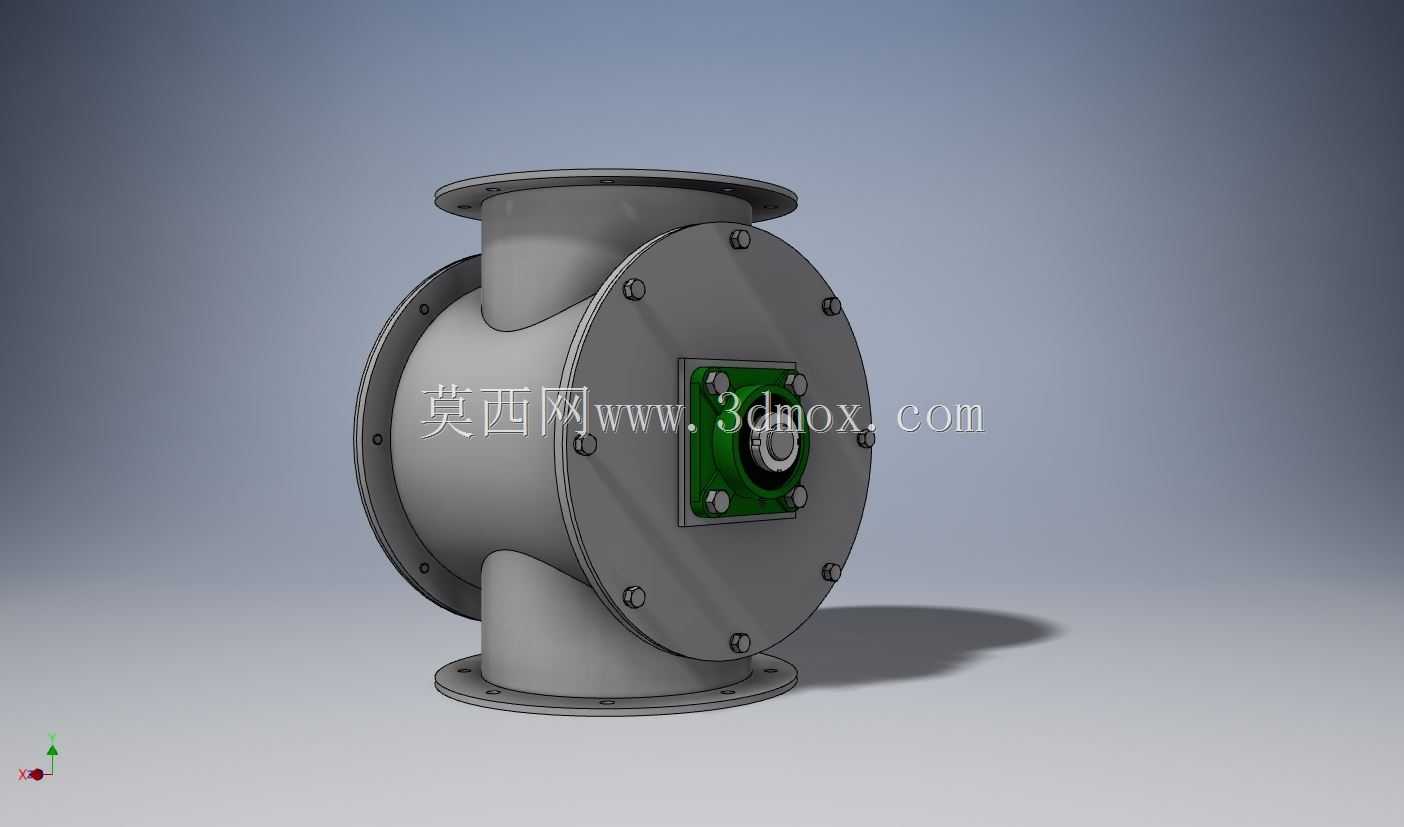

这款十二英寸规格的旋转阀，主要配套Ciclón类旋风分离设备使用，是粉体加工、气固分离工艺流程中的核心给料卸料部件，广泛应用于粮食加工、建材粉体生产、化工粉料输送、环保除尘等行业的物料转运环节，安装在旋风分离器、除尘器、料仓的出料口位置，承担连续均匀卸料、同时锁气隔压的作用，避免上下工况的气压串通影响分离或输送效率。从结构设计来看，该阀采用三通式壳体结构，上下两端为圆形法兰接口，侧方设置驱动端安装位，整体壳体采用铸造后精加工的工艺路线，流道内壁做圆弧过渡处理，无物料滞留死角，能够避免粉体在阀腔内堆积架桥，适配流动性一般的粉状、小颗粒状物料的输送工况。转子部分采用多格腔式叶轮结构，叶轮与壳体内壁的配合间隙控制在极小范围，既保证转子转动顺畅无卡滞，又能实现可靠的锁气效果，在上下腔体存在气压差的工况下，可有效阻断气流串流，保障前端旋风分离设备的负压稳定。驱动端设置独立的轴承座与密封结构，密封组件采用填料加密封圈的组合形式，能够防止细粉物料渗入轴承部位造成磨损，同时避免外界空气进入负压工况的系统内部，延长设备维护周期。安装边界方面，该阀公称通径为十二英寸，上下连接法兰的螺栓孔采用均布设计，可直接匹配同规格的旋风分离器出料口、输送管道法兰，安装时只需保证阀体垂直、法兰面密封垫对齐即可完成对接，侧方驱动端预留了标准的减速电机安装接口，可根据实际输送产能、物料特性匹配对应转速的驱动装置，适配不同的卸料量需求。设计过程中充分考虑了粉体工况的使用特性，壳体外部做了加强筋结构提升整体刚性，即使在较高的系统压差下也不会出现壳体变形导致的转子卡滞问题，叶轮边缘做了耐磨处理，针对有轻微磨琢性的粉体物料也能保证较长的使用寿命。在实际生产场景中，该类旋转阀可连续稳定运行，能够实现上部料仓或分离设备内物料的均匀定量给料，同时维持系统气压稳定，是气力输送系统、除尘收料系统中不可或缺的关键配套部件，其结构设计兼顾了安装便利性、运行可靠性与维护便捷性，端盖采用螺栓连接的方式，需要清理腔体积料或更换易损件时，只需拆卸侧方端盖即可完成操作，无需整体拆卸阀体与管道的连接，大幅降低现场维护的工作量。
