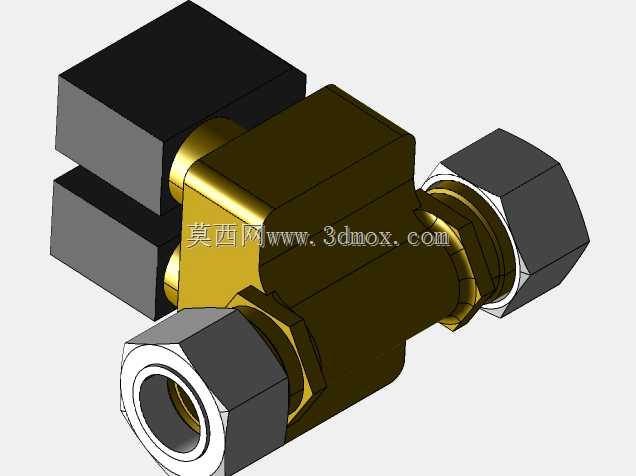

双铸造关闭型流量控制电磁阀结构设计

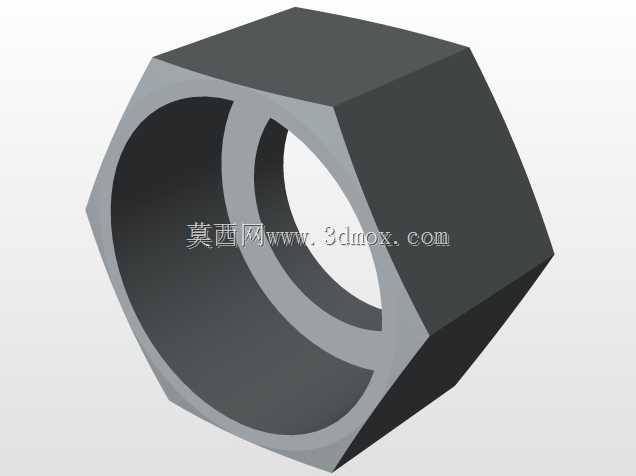

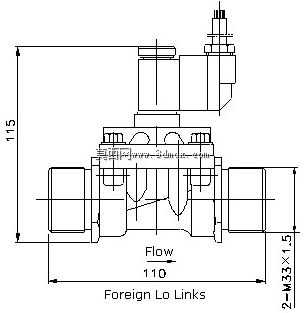

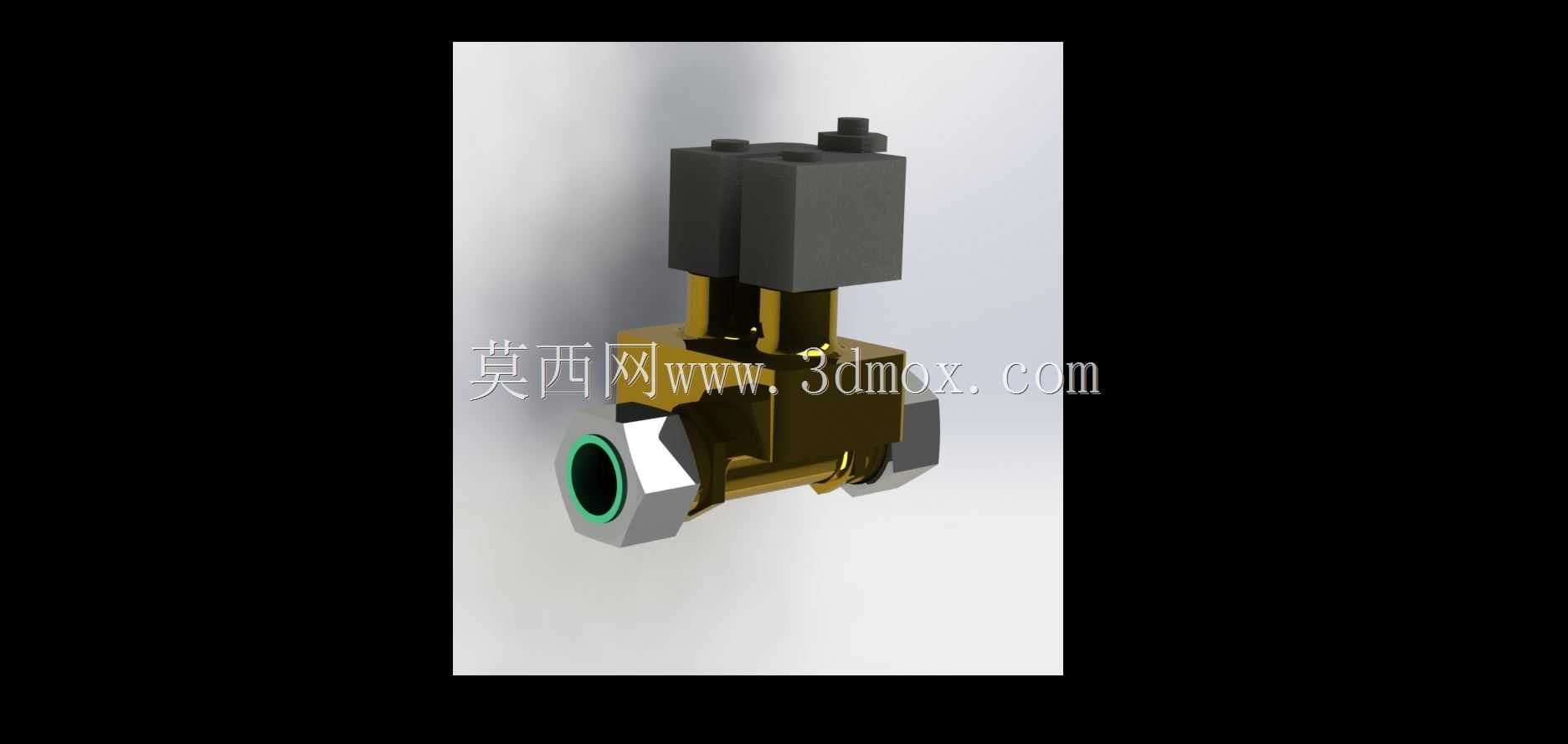

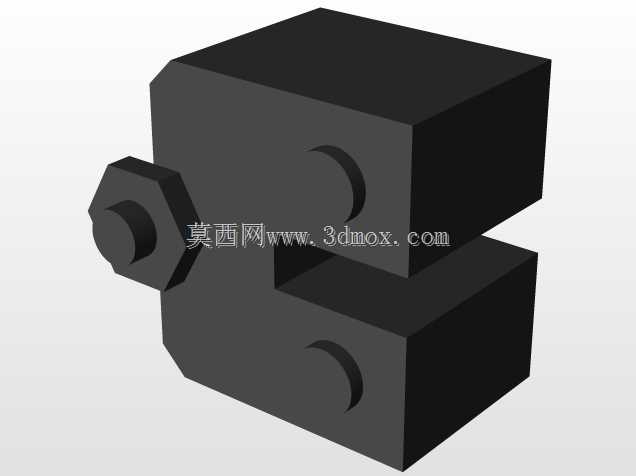

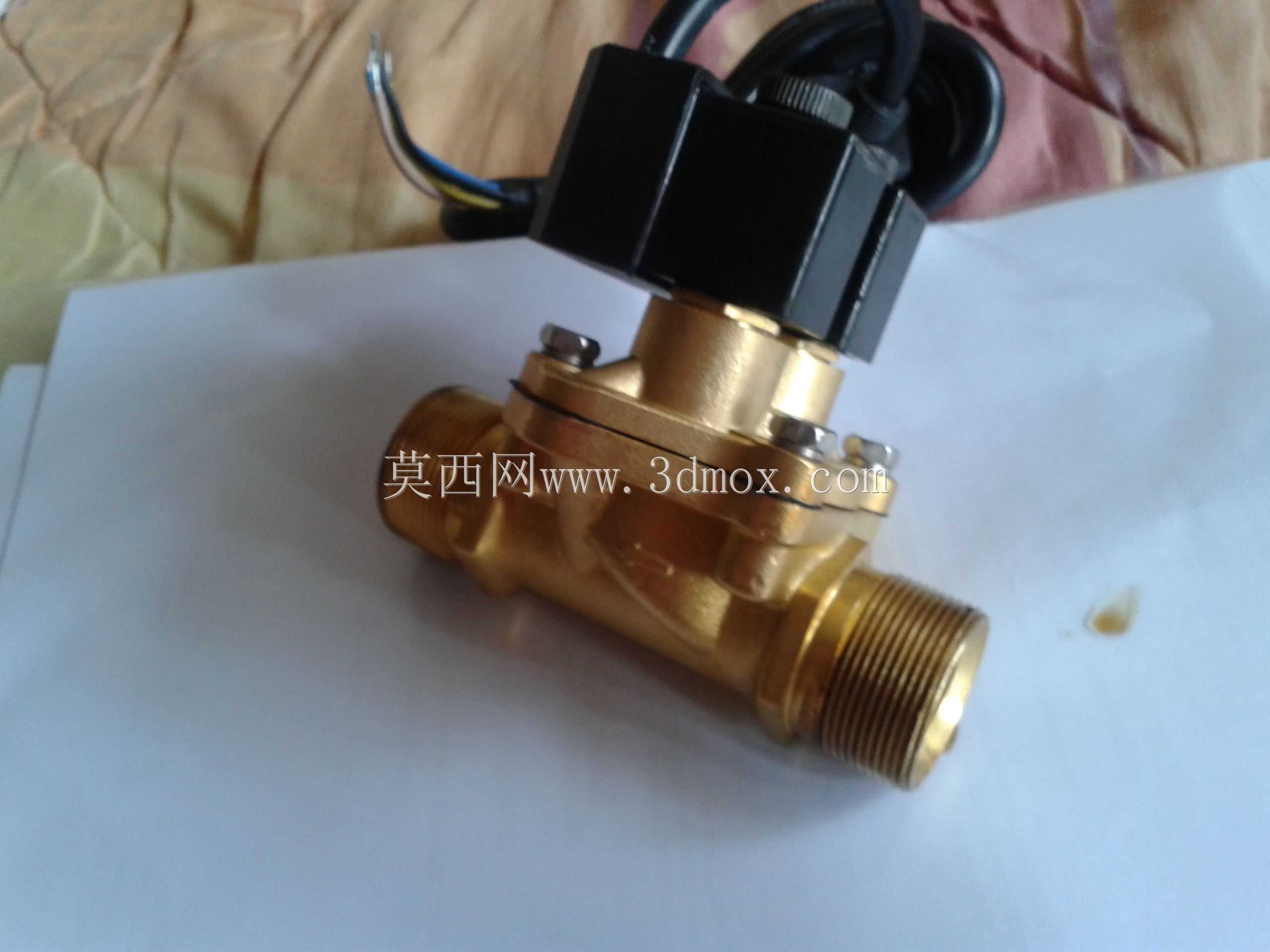

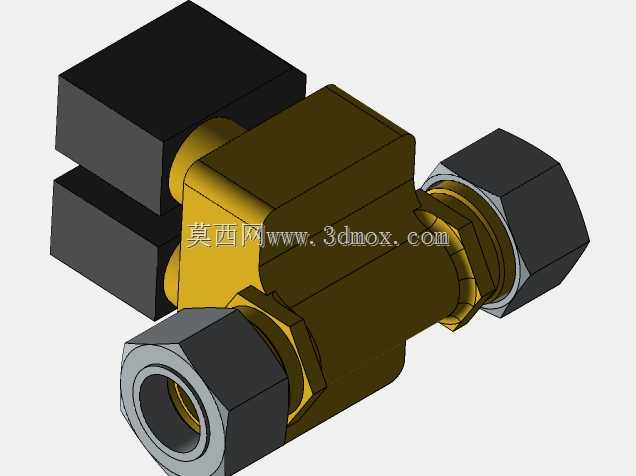

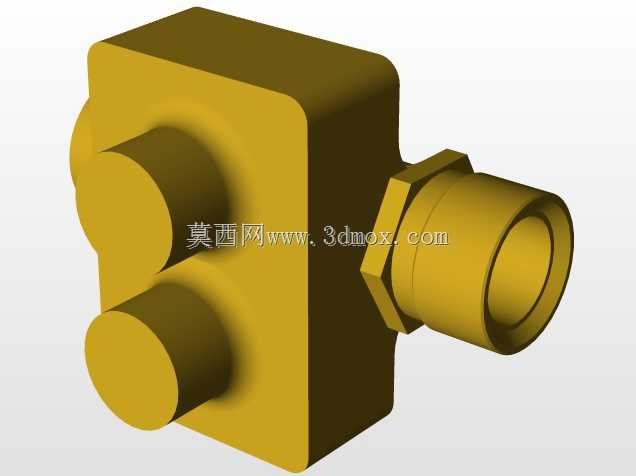

这款双铸造关闭流量控制电磁阀，主要面向民用给排水、小型工业流体管路、暖通供水、园林灌溉、小型气动系统等场景的通断与流量管控需求，是流体管路系统中实现电控自动通断的核心执行部件，可替代传统手动闸阀、球阀，适配自动化控制的管路布设需求，无需人工近距离操作即可完成管路的通断切换，在智能供水系统、小型设备冷却回路、家用净水设备、商用自动浇灌系统中都有广泛的适配空间。产品核心功能为通过电磁线圈得电产生的电磁吸力驱动内部阀芯动作，改变阀体内部流道的通断状态，失电状态下依靠内部弹簧复位力实现流道关闭，双铸造关闭结构能够在关闭状态下实现更好的密封性能，避免管路内流体渗漏，同时可通过适配不同的线圈供电参数，适配交流、直流不同的供电场景，满足不同安装环境的电控要求。在设计思路上，整体采用黄铜作为阀体主体材质，利用黄铜优异的切削加工性能、抗锈蚀能力以及流体相容性，避免长期接触水、低压油气等流体时出现阀体锈蚀、流道堵塞的问题，阀体采用一体式锻铸成型工艺，减少拼接缝隙带来的渗漏风险；上部电磁驱动模块采用方形塑封外壳，对内部线圈、铁芯部件做全密封防护，避免环境中的水汽、粉尘侵入线圈部分造成短路故障，线圈出线端做防水引线处理，可适配潮湿环境下的安装使用。外形结构上，阀体两端采用标准外螺纹连接接口，能够直接匹配同规格的内螺纹管路接头，无需额外定制转接配件，安装时只需将阀体两端与管路对齐旋紧即可完成固定，安装边界预留了足够的扳手操作空间，上部电磁模块的外形尺寸经过优化，不会在密集管路布设时与周边管路、支架产生干涉，线圈部分的接线方向可根据安装空间做适当调整，适配不同走向的布线需求。内部流道采用直通式设计，流体经过阀体时的流阻更小，能够降低管路输送过程中的压力损失，在额定工作压力范围内可实现稳定的通断动作，双密封结构的设计让阀门关闭时的密封压力更均匀，长期反复启停也不会出现密封面磨损导致的渗漏问题，兼顾了使用寿命与工作可靠性。
