小型履带式拖拉机行走悬架结构设计

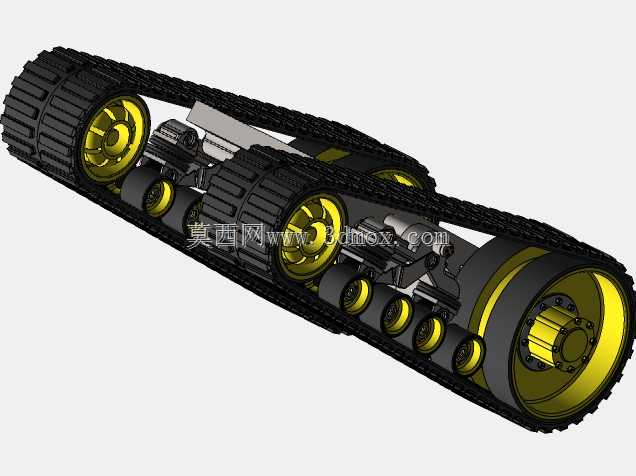

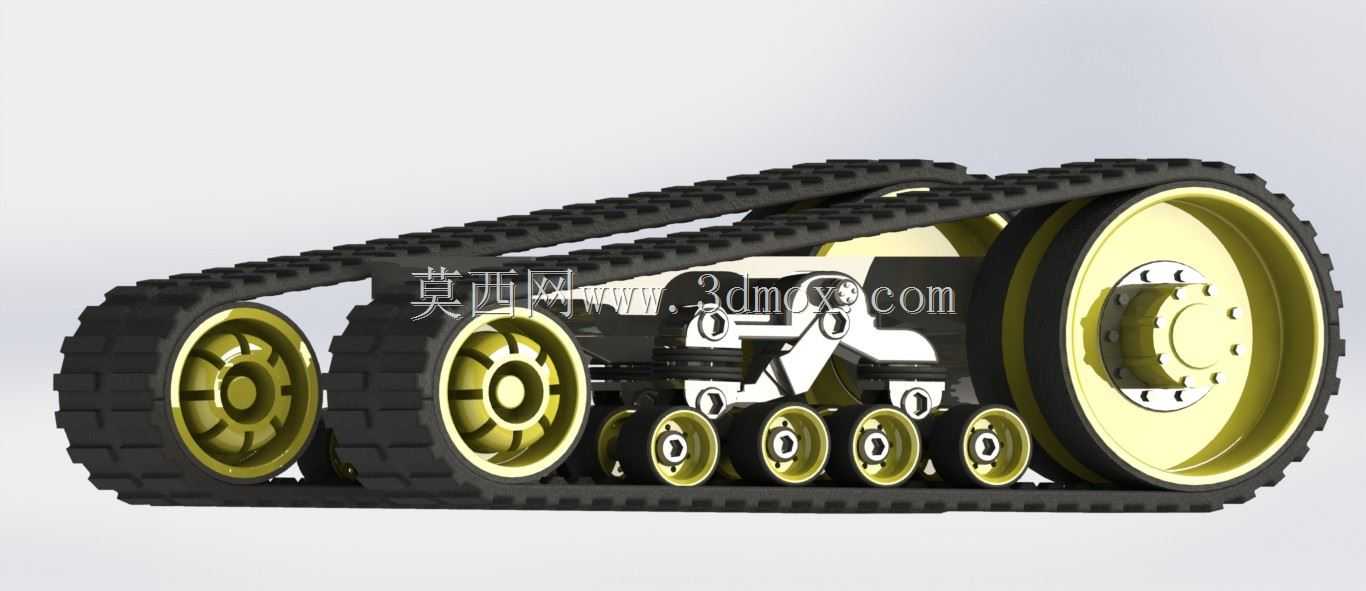

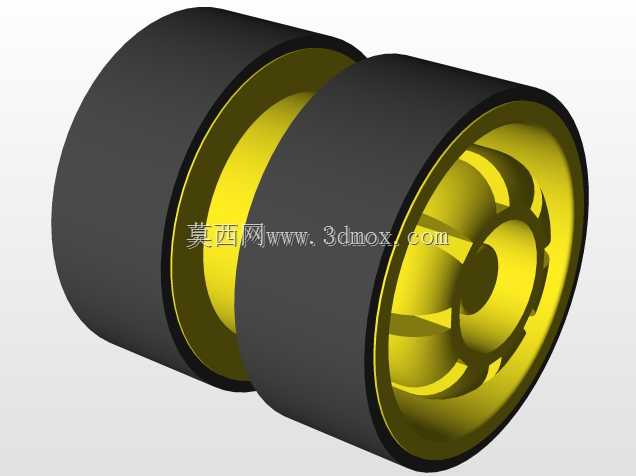

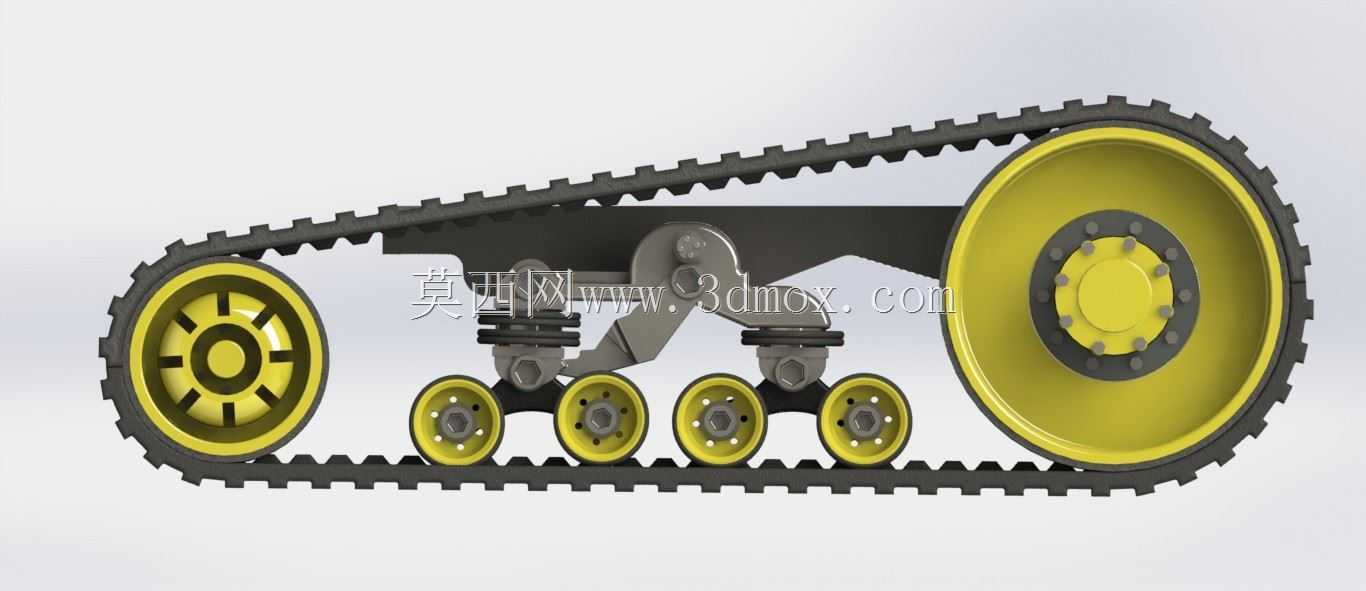

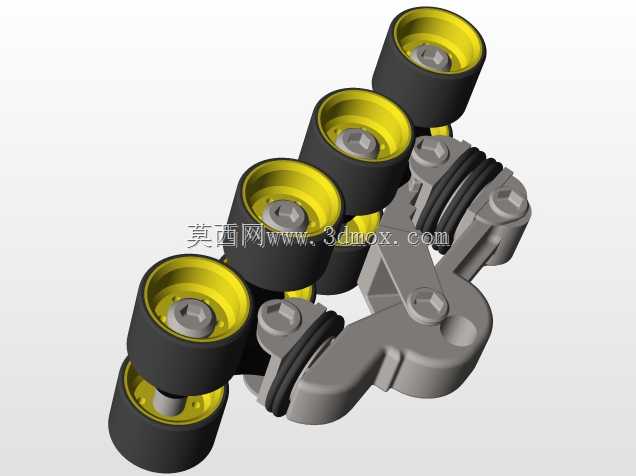

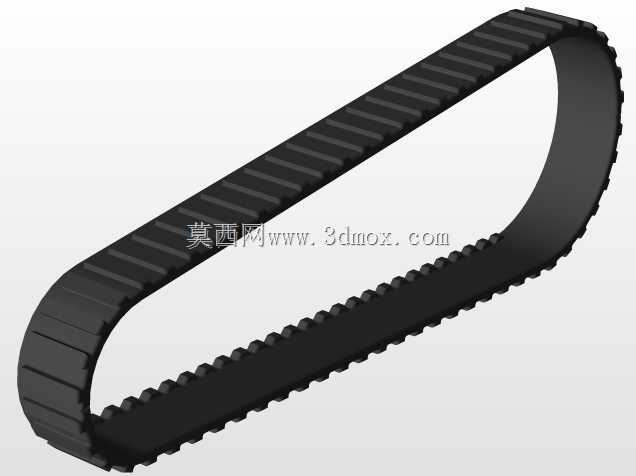

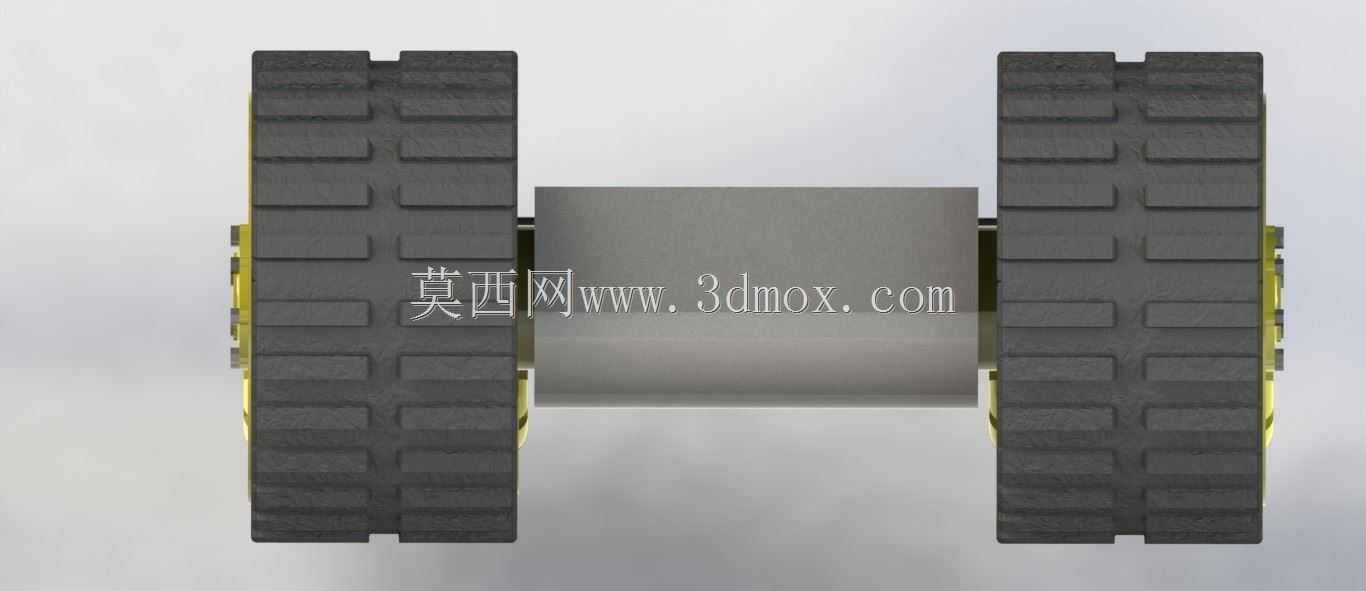

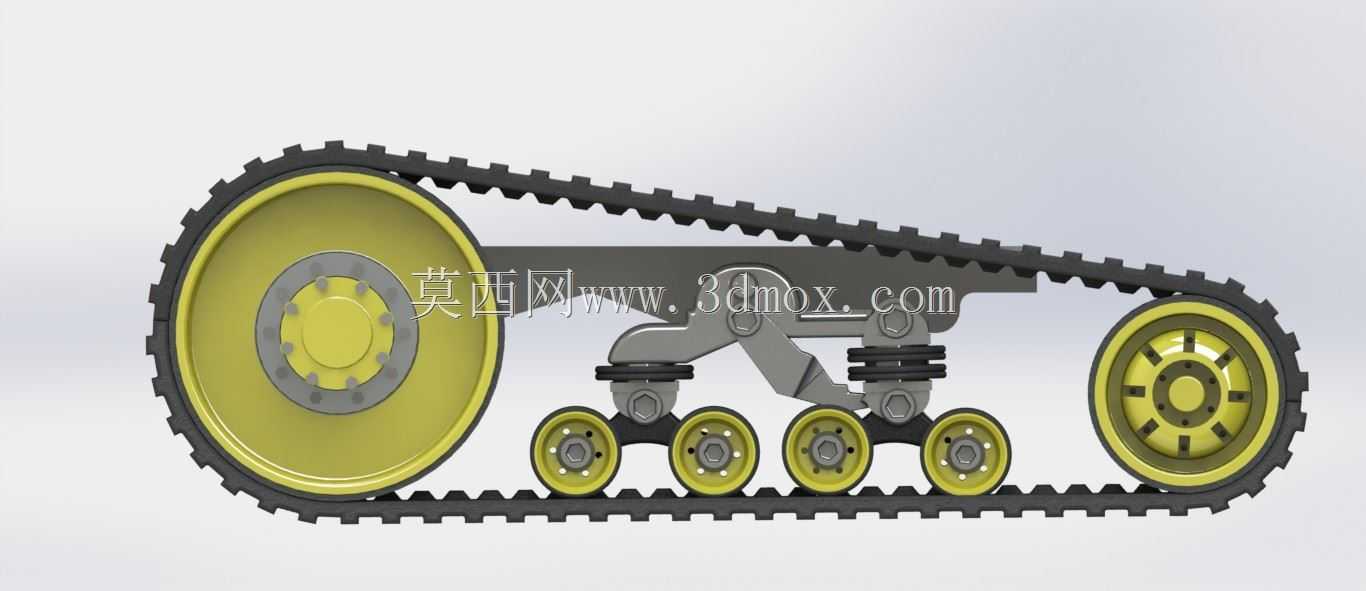

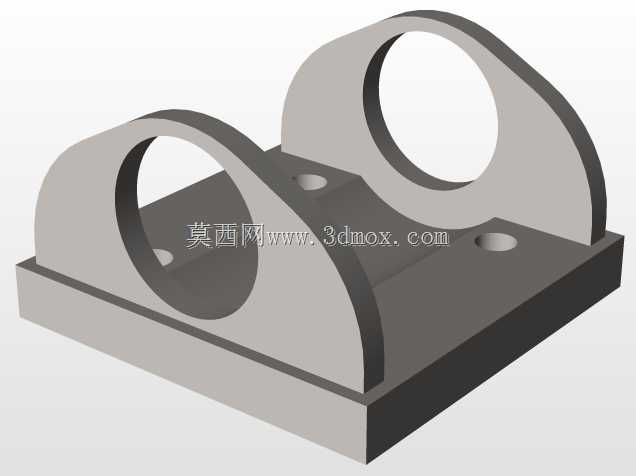

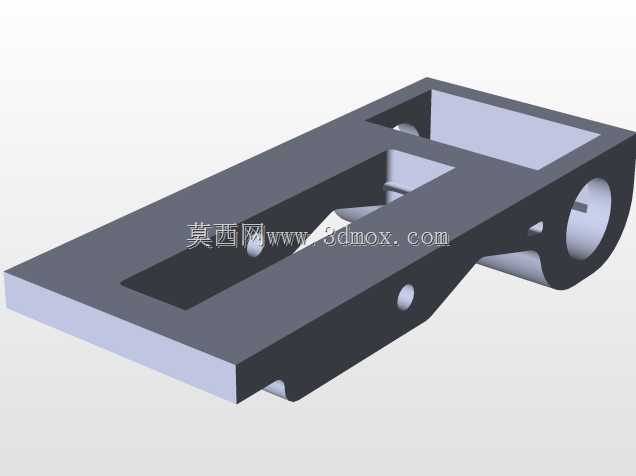

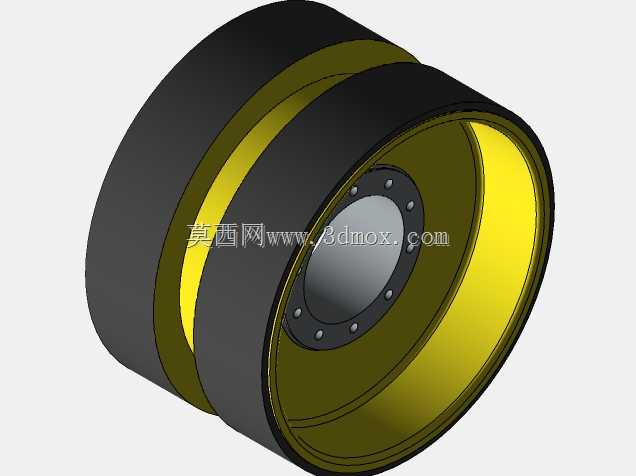

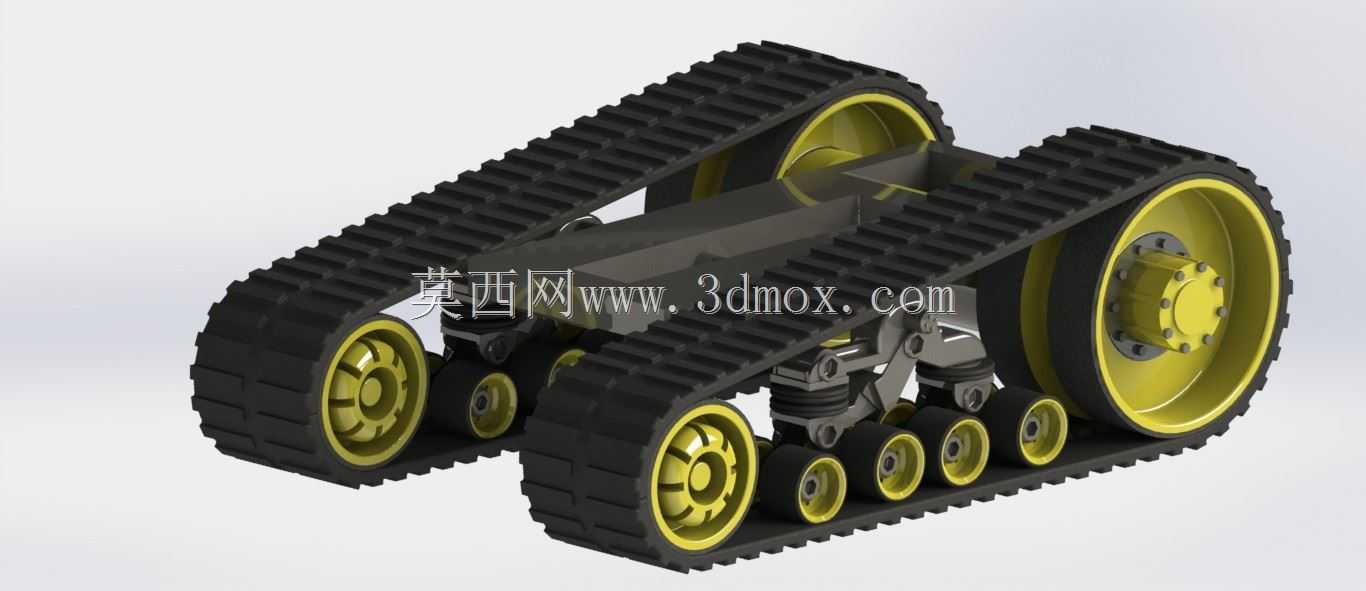

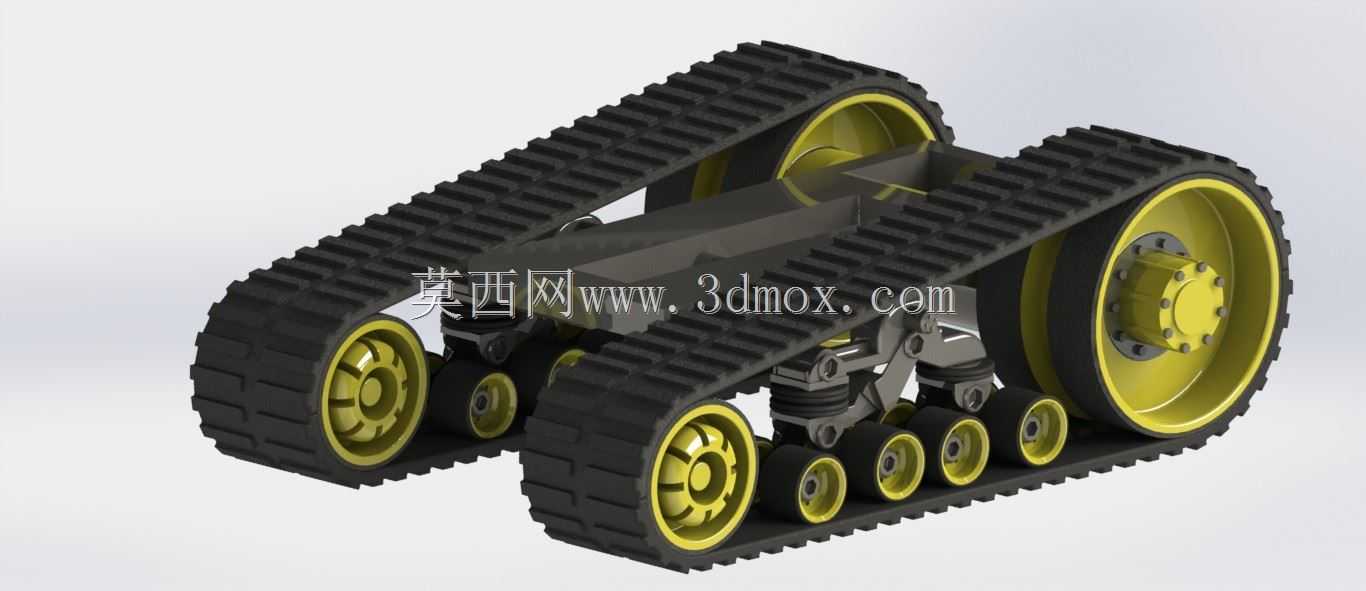

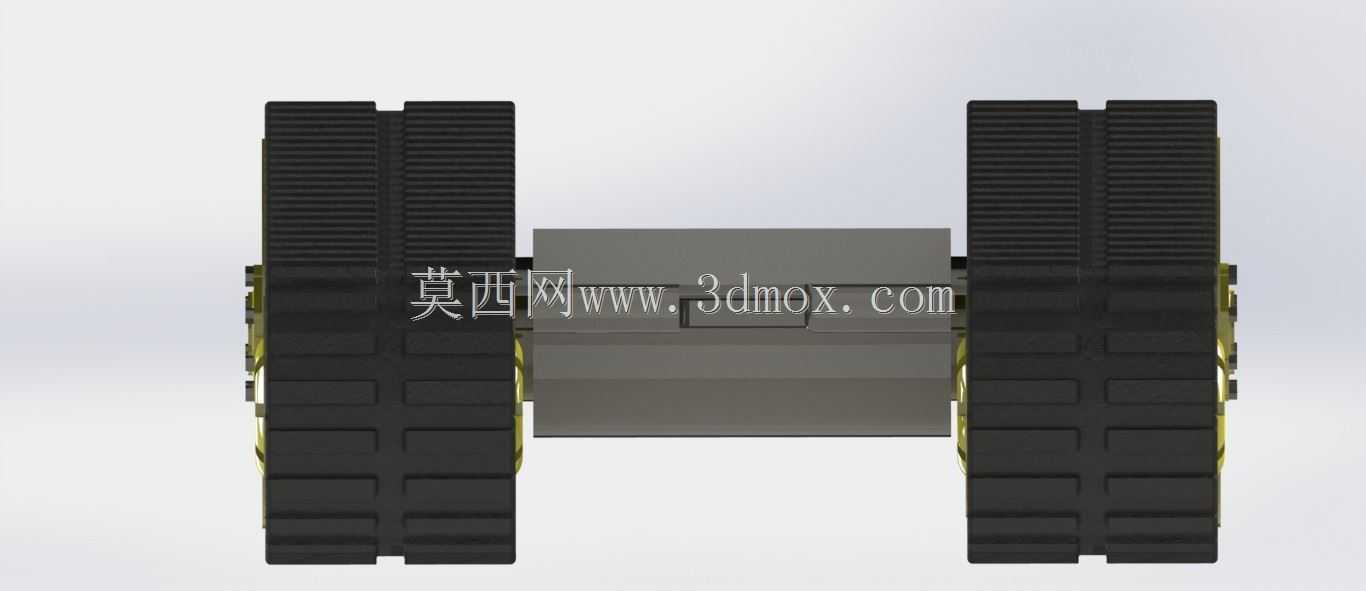

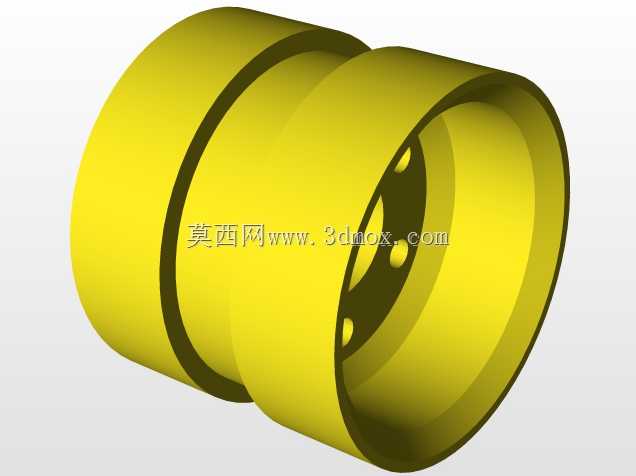

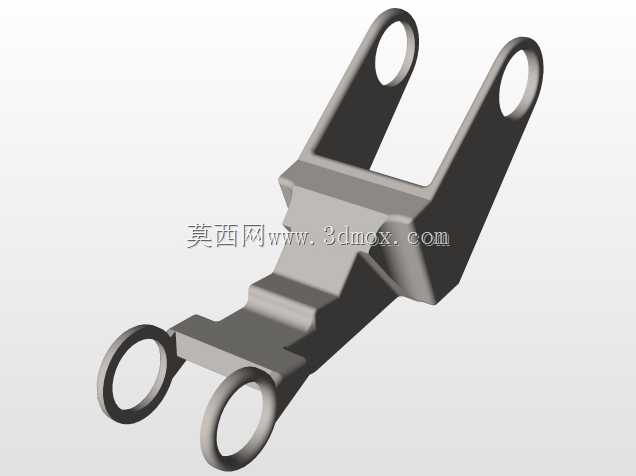

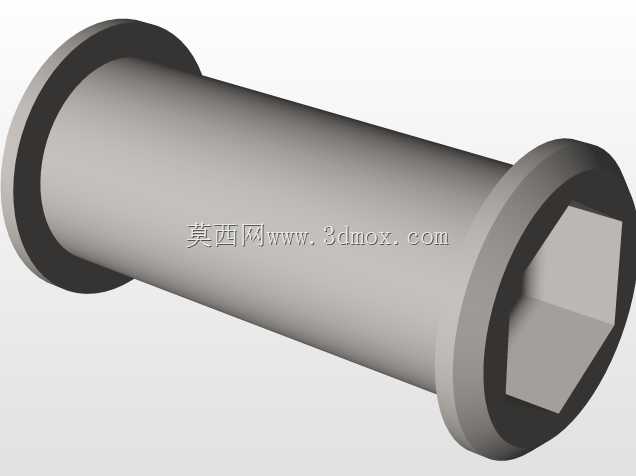

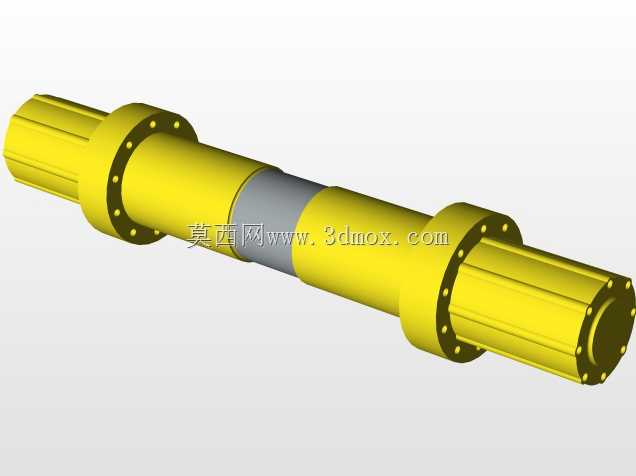

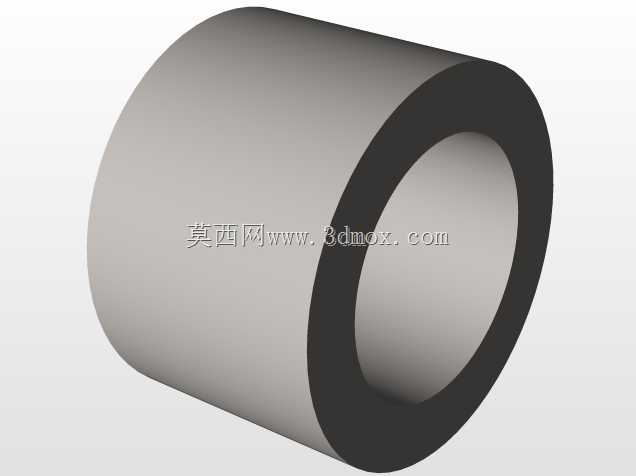

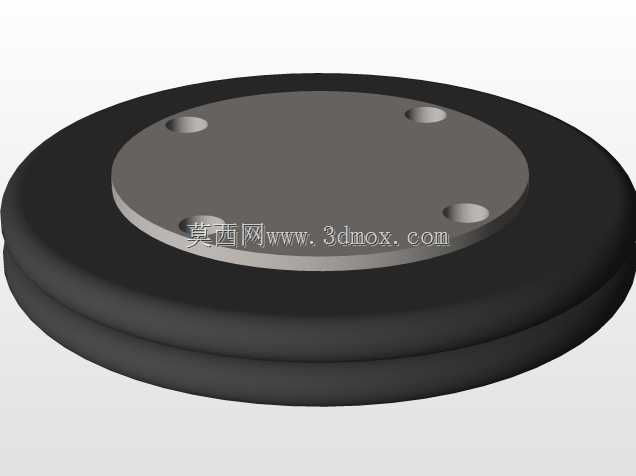

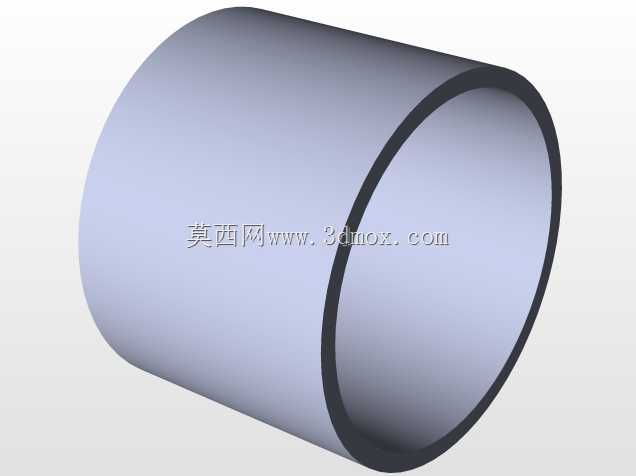

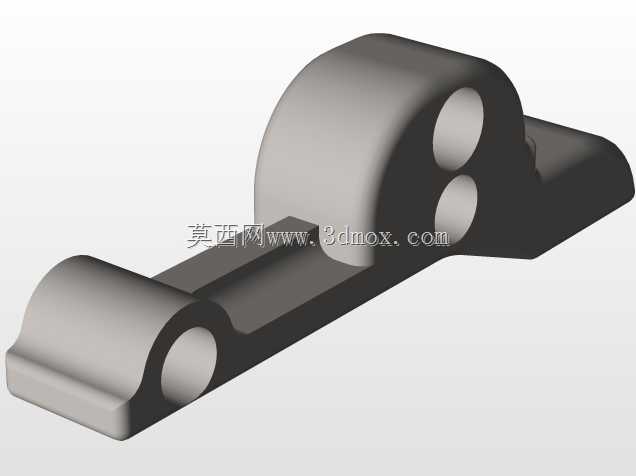

该结构为适配小型丘陵山地作业场景的履带式拖拉机行走悬架总成，主要应用于坡地农耕、果园管护、狭小地块农事作业等轮式拖拉机通过性不足的场景，可在泥泞田块、起伏坡地、砂石土路等复杂非铺装路面稳定通行，避免轮式设备易打滑、陷车、侧倾的作业痛点，为小型农用动力设备提供可靠的行走承载与动力传递支撑。整套悬架采用双履带对称布局，核心功能是将设备动力输出端的扭矩传递至驱动轮，通过履带与地面的大接触面积分散整机重量，降低地面接地比压，同时通过多组负重轮的浮动适配地形起伏，过滤路面颠簸冲击，保障作业时机身的稳定性，减少动力损耗与部件颠簸磨损。设计过程中优先考虑农用场景的耐用性与维护便捷性，驱动轮采用大直径齿圈结构，与履带内侧啮合齿精准匹配，避免作业中履带跳齿、脱轨问题；沿履带接地段均匀排布多组小直径负重轮，每个负重轮预留独立的小幅摆动余量，可随地面凹凸自主调整贴合度，保证履带全程与地面充分接触，最大化抓地附着力；前端设置张紧轮结构，可通过调节机构调整履带张紧度，既适配长期使用后的履带拉伸磨损，也能在遇到硬物卡滞时提供一定缓冲余量，避免履带崩断。悬架主体框架采用高强度型材拼接成型，所有轮组的安装轴座均预留标准化安装接口，可直接匹配对应马力段的拖拉机动力舱、作业机具挂载接口，安装边界充分考虑小型拖拉机的整机宽度限制，两侧履带外宽适配窄垄果园、小块梯田的通行宽度要求，履带接地长度经过反复校核，既保证足够的抓地面积，也避免过长导致转向阻力过大，整机转弯半径可控制在狭小地块的作业允许范围内。轮系的排布充分考虑泥水、秸秆碎屑的排出空间，轮组与框架之间预留足够间隙，避免作业中杂草、泥块卡滞轮组转动，所有转动部位均适配密封式轴承安装位，可阻挡田间泥水侵入，延长部件维护周期，适配农用设备高强度、低维护成本的使用需求。
