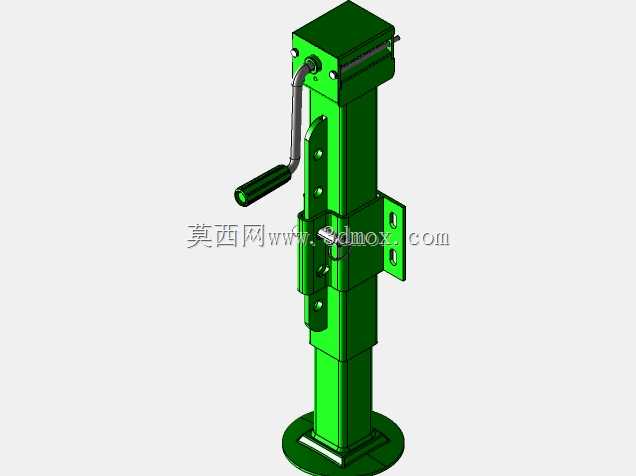

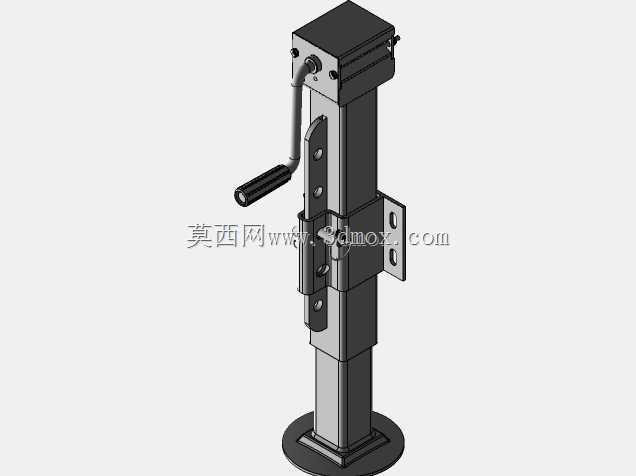

8吨承重手摇式拖车支撑千斤顶结构

这款手摇式支撑装置主要面向农用拖挂设备、中小型货运挂车的驻车支撑场景，在拖挂车辆与牵引主机分离后，为拖挂体前部提供稳定的竖向承重支撑，避免拖挂体前倾倾覆，同时可在非铺装的农田、场地临时停靠时调整拖挂体的水平姿态，适配农业作业中拖挂农机具、运输货厢的停靠需求。

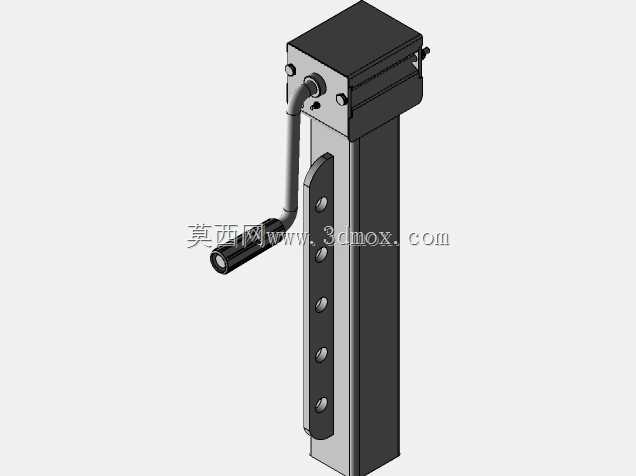

设备核心功能为竖向承重与高度调节，额定承重可达8000公斤，完全覆盖常规农用拖挂、轻型专用挂车的前部支撑载荷需求。操作端采用侧置摇柄设计，摇柄带有防滑握套，操作人员站立在车辆侧方即可完成升降操作，无需探身到车底作业，操作姿态更符合人机工程要求，降低长时间操作的疲劳感。升降机构内置自锁结构，当摇柄停止转动后，支撑高度可自动锁止，不会因承重负载出现自行下滑的问题，保障驻车支撑的安全性。

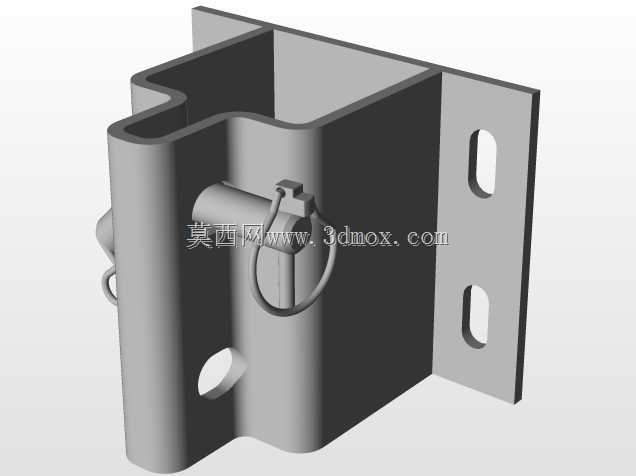

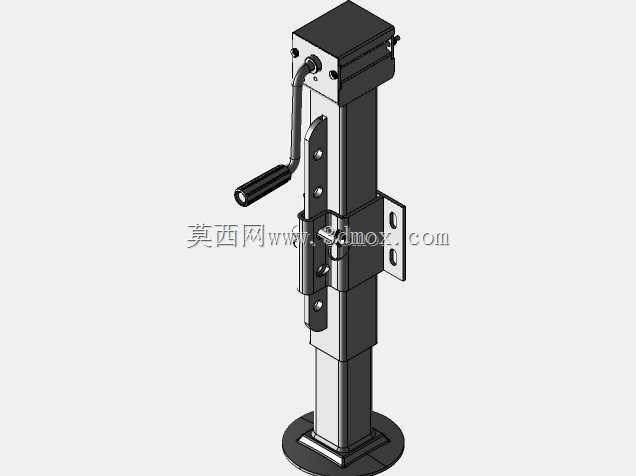

设计过程中优先考虑了户外作业的可靠性，整体主体结构采用矩形截面的伸缩立柱设计，相比圆管立柱具备更好的抗扭转性能，在拖挂体受侧向风力、人员登车产生的偏载力作用下，不会出现立柱扭转卡滞的问题。侧面安装法兰采用带安装孔的板式结构，可直接通过螺栓固定在拖挂车架的前端纵梁上，安装时无需对原车车架做复杂的焊接改造，适配多数常规拖挂车型的车架安装尺寸。底部支撑盘采用大直径圆形平底结构，在松软的农田泥地、砂石场地停靠时，可有效降低接地压强，避免支撑脚下陷导致的车身倾斜。

外形尺寸方面，完全收缩状态下整体高度适配常规拖挂车架的离地间隙，不会在车辆行驶过程中与地面凸起物发生剐蹭；最大伸出高度可满足拖挂体与牵引主机对接时的高度调整需求，覆盖多数牵引座的高度调节范围。安装边界上，侧面法兰的安装孔位采用通用间距设计，安装时仅需在车架对应位置开设匹配的螺栓孔即可完成固定，立柱与车架之间预留足够的操作间隙，不会影响摇柄的转动行程，摇柄在收起状态下可贴合立柱侧面，减少行驶状态下的空间占用，避免被路边植被、障碍物剐蹭变形。整体结构无复杂的电子元器件，纯机械结构的设计可适应农业作业中多尘、多雨、温差大的复杂户外环境，日常仅需对伸缩配合面做简单润滑即可长期稳定使用，维护成本极低。
