带环形提手圆柱式弹簧销结构设计

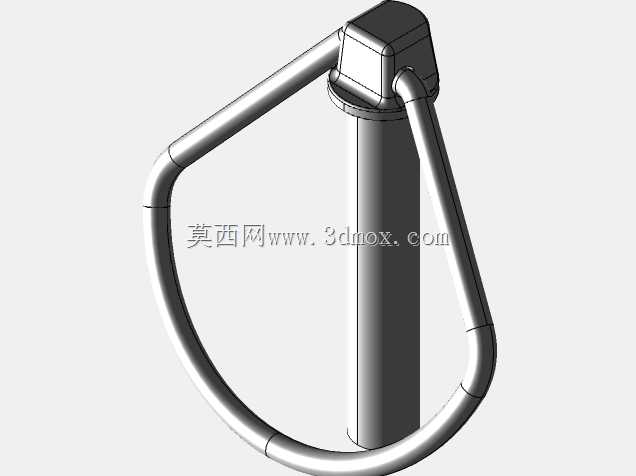

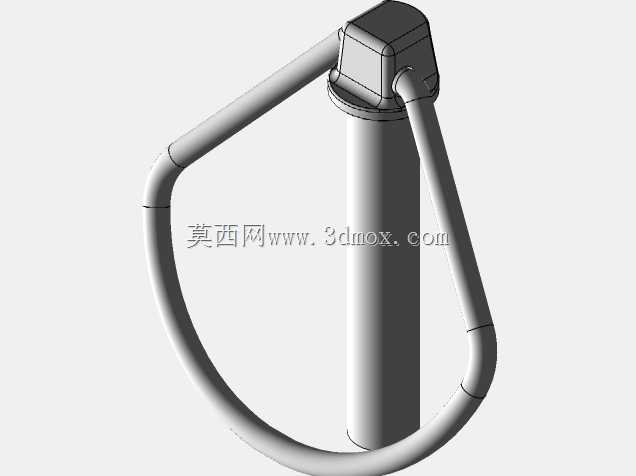

这类带环形提手的弹簧销，常被用在需要频繁拆装定位的工装夹具、物流周转架、小型设备快装结构上，日常作业里操作人员不用额外借助工具，单手提拉拉环就能完成销体的插拔动作，相比普通圆柱销拆装效率能提升不少，也能避免拆装时工具滑脱带来的操作风险。从结构设计逻辑来看，销体主体采用圆柱光轴形态，能保证插入对应安装孔后，径向受力均匀，不会出现偏载卡滞的问题，顶部的限位端座做了圆角过渡处理，既可以避免销体完全贯穿安装孔掉落，也能在插拔时减少对安装件端面的刮蹭损伤。环形提手采用弯管成型结构，和顶部端座做了刚性连接，提手的弯折弧度贴合人手握持的发力角度，拉拔时受力方向能和销体轴线保持一致，不会因为侧向分力导致销体在孔内别劲。设计时需要重点匹配安装孔的公差配合，销体和安装孔采用间隙配合的公差带，保证插拔顺畅的同时，径向晃动量控制在合理范围内，避免定位精度不足。提手的闭合环形结构，除了方便拉拔，还可以在需要防丢的场景下穿入防丢绳，将销体和设备主体连接，避免频繁拆装时销体遗失。销体内部集成的弹簧复位结构，能在销体插入到位后自动卡入对应定位槽，不会因为设备运行的振动导致销体自行脱出，保证连接定位的可靠性。安装边界上，需要预留提手的转动和拉拔空间，提手拉起后最高位置要和周边结构保持足够间隙，避免拉拔时提手和周边零部件发生干涉，销体插入端做了倒角导向，即使安装孔存在少量对位偏差，也能顺利插入，降低对位操作的难度。这类弹簧销在实际使用中，能适配多种需要快速拆装定位的场景，比如模块化工装的拼接、设备检修门的快锁、周转料架的层板定位，相比螺栓连接的固定方式，不需要反复拧动螺纹，大幅缩短拆装耗时，也不会出现螺纹锈蚀后无法拆卸的问题。结构上没有多余的复杂零件，整体刚性足够承受常规的剪切载荷，日常维护只需要定期在销体表面涂抹少量润滑脂，就能保证长期插拔顺畅，不会出现卡滞问题。
