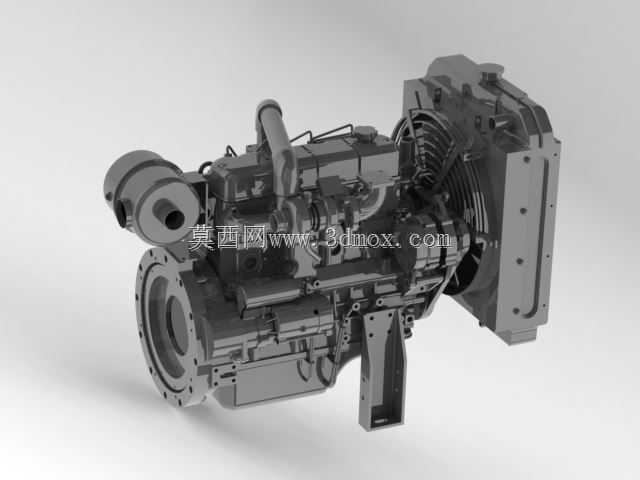

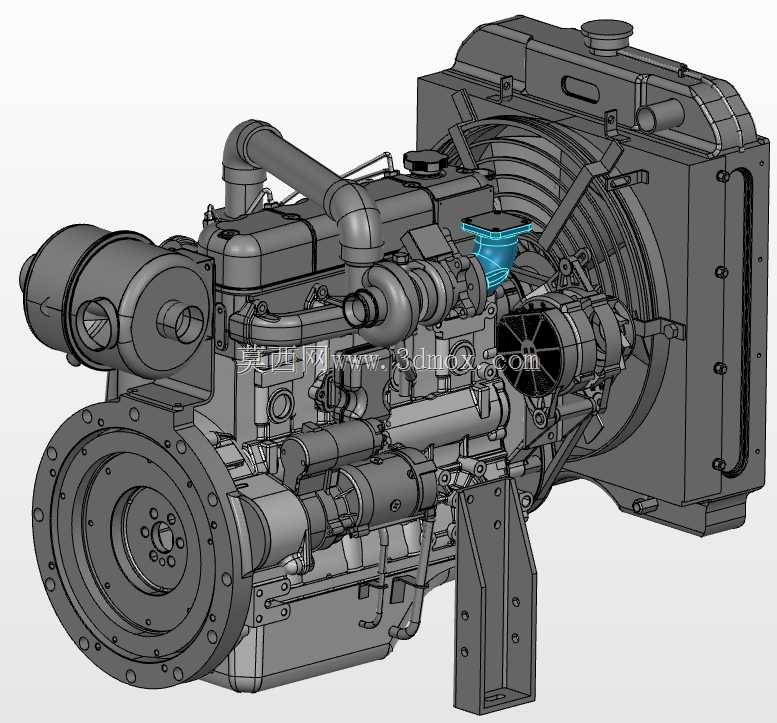

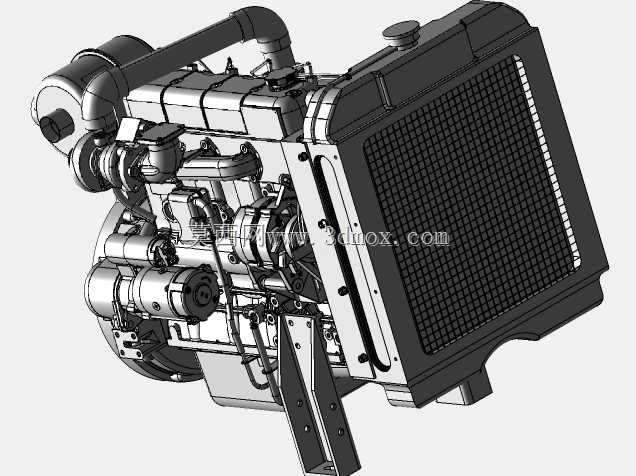

BD48.0E柴油动力机组三维结构设计

这款BD48.0E柴油动力单元，核心面向中小型固定作业动力配套、应急备用供电、农用灌溉水泵驱动三类核心场景，可独立作为动力源匹配不同负载端，也可整合为发电机组、水泵机组完成成套交付，适配野外无电网作业、厂区应急供电、农田排灌、小型工程施工动力输出等多元工况，能在高低温、高粉尘的户外环境下保持稳定运行，无需依赖固定供电网络即可提供持续可靠的动力输出。

从功能特性来看，该动力单元采用直列四缸柴油机结构，匹配废气涡轮增压器提升进气效率，在同排量基础上提升约30%的动力输出，同时优化燃油雾化结构降低单位功率油耗，整机动力输出平顺，怠速运转稳定性强，可长时间满负荷运行不出现过热、动力衰减问题。前端动力输出端预留标准连接法兰，可直接对接发电机转子、水泵叶轮轴等负载，无需额外加装复杂传动转接结构，降低成套设备的装配难度与传动损耗。散热系统采用前置大面积管带式散热器，匹配大直径冷却风扇与独立水泵循环回路，即使在夏季高温环境下连续满负荷作业，也能将整机工作温度控制在合理区间，避免过热拉缸等故障出现。进排气系统整合了空气滤清器、涡轮增压器、排气消音结构，在提升进气清洁度保护缸体结构的同时，降低排气噪音与尾气排放水平，符合户外作业的环保与噪音管控要求。启动系统采用减速起动机搭配大扭矩飞轮，低温环境下也能顺利完成启动操作，降低极端环境下的使用门槛。

在设计思路上，整机采用模块化集成设计思路，将柴油机本体、散热系统、进排气系统、安装支架、启动系统、燃油过滤系统整合为统一整体，所有外接管路、线路都预留标准接口，成套设备厂商无需对结构进行大幅改动即可完成配套装配。安装支架采用厚钢板冲压焊接结构，预留多组标准安装孔位，可适配不同规格的机组底座安装需求，支架与机体之间设置减震胶垫，降低运转过程中的震动传递，提升整机运行的稳定性，减少震动带来的管路松动、结构疲劳问题。外形设计上充分考虑成套设备的安装边界，整体结构紧凑，横向宽度控制在常规机组机架的适配范围内，散热器前置布局不会额外增加整机侧面突出尺寸，进排气接口、燃油接口、动力输出接口都设置在便于操作维护的位置，日常保养时可直接拆卸空滤、机油滤芯、柴油滤芯，无需拆解周边其他结构，大幅降低后期维护的操作难度。安装边界方面，整机底部安装孔位采用行业通用的孔距标准，可直接匹配市面上主流的20-50kW级发电机组机架、农用水泵机组底座，无需重新打孔适配，降低配套厂商的改造成本，前端输出轴的伸出长度、轴径、键槽尺寸都符合通用动力配套标准，可直接对接不同品牌的发电机、水泵等负载，适配性极强。
