40kVA SAE接口WEG款三相交流同步发电机

　　这款40kVA容量的交流同步发电机，主要适配固定电站、移动式应急电源车、工程施工临时供电、工矿企业备用电源等场景，可直接与对应功率段的柴油机通过SAE标准法兰对接组成柴油发电机组，在市电中断时为负载提供稳定的工频交流电源，也可作为无市电区域的主供电电源使用，覆盖中小型生产作业、临时活动保障、偏远区域供电等多种供电需求。从结构设计来看，该发电机采用单轴承支撑结构，输入端的SAE 4号法兰与SAE 7.5寸飞轮壳接口完全匹配行业通用对接标准，对接端的法兰止口、螺栓孔位均严格遵循SAE J617标准尺寸要求，安装时无需额外制作过渡连接盘，可直接与对应规格的柴油机飞轮壳、飞轮盘对接，轴伸端的连接盘可直接嵌入柴油机飞轮的定心孔，

　　通过螺栓紧固后即可完成动力传输对接，大幅降低机组组装时的适配工作量，减少同轴度偏差带来的轴承磨损、振动超标问题。机身主体采用筒式机座结构，定子铁芯直接压装在钢制机座内部，机座外壁设置有均匀分布的散热筋，配合转子自带的离心式风扇，运行时可在机身内部形成定向冷却风道，冷风从后端盖的进风栅格进入，依次掠过定子绕组端部、定子铁芯、励磁组件后从机座下部的排风槽排出，可保证额定负载下绕组温升控制在F级绝缘允许范围内，避免长期高温运行导致绝缘老化加速。机身上部的接线箱采用钢板折弯焊接成型，接线箱与机座之间通过橡胶密封垫实现IP23级防护，可阻挡直径大于12mm的固体异物进入，同时防止垂直方向的淋水侵入，适合在普通户外、厂房等常规环境下使用，

　　接线箱内部预留了足够的接线空间，可方便接入动力输出电缆、励磁调节线缆、温度传感器线缆，箱体侧面设置有接地螺栓，可可靠连接接地系统保障用电安全。机身底部的安装脚采用整体铸钢件加工而成，两个安装脚的平面度、安装孔位间距均严格控制公差，安装时可直接固定在机组的公共底架上，安装脚与机座之间通过焊接牢固连接，可承受机组运行时的振动载荷，避免长期运行出现焊缝开裂、安装移位问题。从安装边界尺寸来看，该发电机的轴向总长度从法兰对接面到后端盖外端面的尺寸适配常规40-50kVA机组的底架安装空间，径向最大尺寸为接线箱顶部到机座底部的距离，可匹配市面上主流的静音罩、开架机组的安装空间要求，无需对原有底架、外罩进行大幅修改即可完成替换安装。

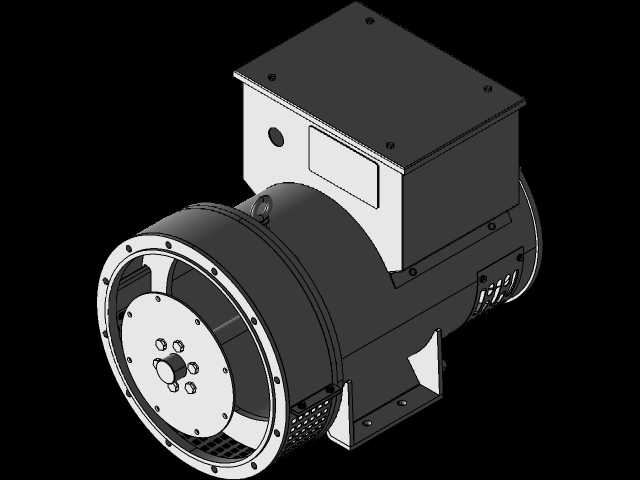

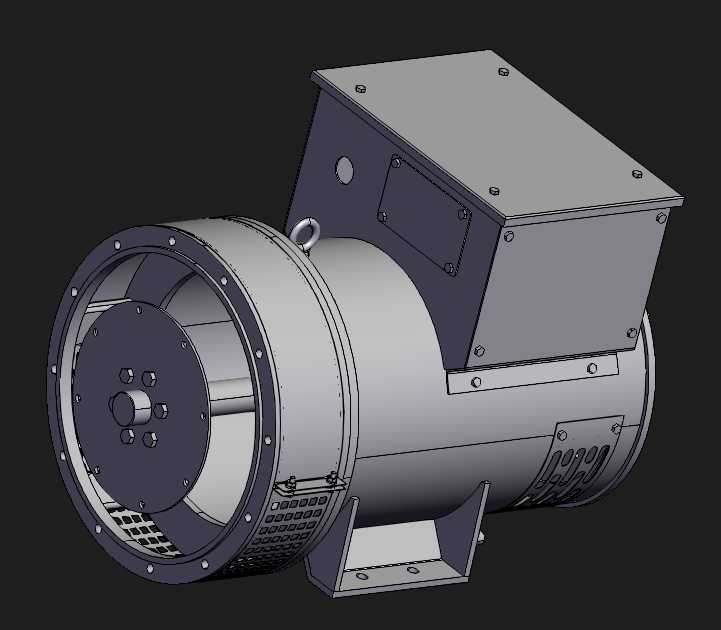

　　转子部分采用隐极式结构，励磁绕组采用F级绝缘漆浸渍固化，转子两端做动平衡校正，平衡精度达到G2.5级，可保证额定转速1500rpm下运行平稳，振动值控制在标准允许范围内，减少轴承的额外载荷，延长整机使用寿命。输出端的绕组采用星形接法，可直接输出400V三相工频交流电，配套的无刷励磁系统可根据负载变化自动调节励磁电流，保证输出电压稳定在额定值的±1%范围内，可同时适配感性、阻性混合负载，满足电机、照明、小型加工设备等不同类型负载的供电需求。在建模细节上，该模型完整还原了发电机的所有外部结构特征，包括法兰端的螺栓孔分布、机座上的吊环安装位、接线箱的盖板固定螺栓、机身的散热通风孔、安装脚的固定孔位等细节，所有配合面的尺寸均按照实际产品的安装尺寸进行绘制，可直接用于发电机组的总装布局设计、干涉检查、安装模拟，也可作为发电类设备三维布局的通用模型使用，帮助设计人员在方案阶段快速完成机组的整体排布，提前验证安装空间、对接尺寸是否匹配，减少后续实物组装时的适配问题。
