BD48E柴油动力装置三维结构设计

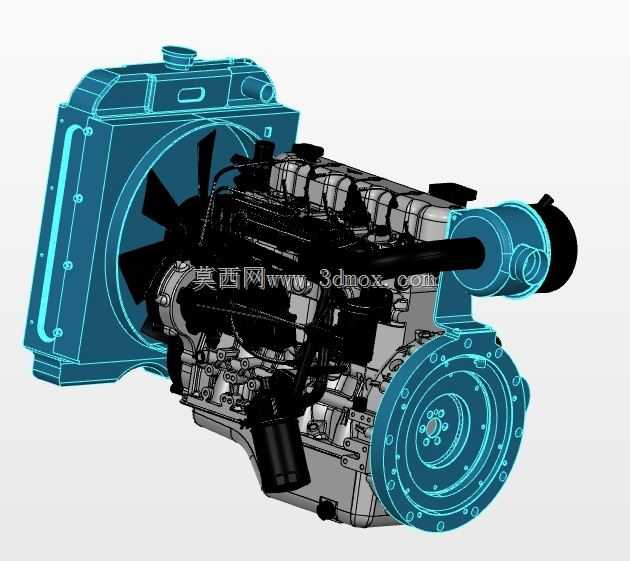

　　这款BD48E柴油动力单元的三维结构，在建模阶段就充分考虑了多场景适配的安装需求，区别于单一用途的专用内燃机，它的结构预留了三类核心负载的对接接口，可直接匹配发电机、离心水泵以及农用拖拉机的动力输入轴，不需要额外做转接法兰的二次设计。从结构布局来看，整机采用直列四缸的经典排布，前端集成了冷却风扇与散热壳体的一体化安装位，风扇护罩与缸体前端的连接螺栓孔位做了等距圆周排布，能适配不同直径规格的散热模组，不管是固定电站用的大流量散热组件，还是移动农机用的紧凑式散热结构，都能在不改动主体缸体结构的前提下完成装配。后端的动力输出法兰做了双定位止口设计，外圈大止口对应拖拉机变速箱的对接基准，内圈小止口可直接连接发电机转子轴或者水泵的输入联轴器，

　　这种双止口的设计思路，本质是在建模阶段就把多场景适配的安装边界做了预留，避免后续不同应用场景下需要重新设计输出端连接结构。从实际应用场景的适配性来说，作为发电机组动力源时，整机的安装脚位做了水平对称排布，四个减震安装座的基准面共面公差控制在0.1mm以内，能直接固定在发电机组的公共底盘上，不需要额外调整安装垫的厚度来找平，同时缸体侧面预留了机油冷却器、燃油滤清器的安装支架接口，位置刚好避开发电机的布线空间与排风通道，不会出现管路干涉的问题。当作为水泵动力使用时，前端的风扇轴可以额外输出一部分动力，通过皮带轮连接水泵的辅助冷却回路，不需要单独给冷却水泵配置驱动电机，简化了整体泵站的结构复杂度，而且缸体侧面的吊装挂点位置做了重心匹配，

　　不管是水平吊装还是倾斜安装在泵站机架上，都能保证动力输出轴与水泵轴的同轴度偏差在允许范围内。适配农用拖拉机场景时，整机的左侧预留了液压泵的安装接口，可直接给拖拉机的液压悬挂系统提供动力输出，油底壳的结构做了倾斜适配，能满足拖拉机在坡地作业时的机油润滑需求，不会因为机身倾斜出现机油泵吸空的问题。从设计细节来看，缸盖部分的进排气道布局做了侧置优化，排气侧的接口朝向整机外侧，方便连接排气消声装置，进气侧预留了空气滤清器的安装支架位，位置高度刚好避开驾驶员的操作视野，同时不会和拖拉机的机罩结构产生干涉。整机的外形尺寸控制上，宽度方向以缸体两侧的突出附件为边界，总宽度控制在适配多数农用机械发动机舱的尺寸范围内，

　　高度方向从油底壳底部到缸盖顶部的尺寸，预留了不同规格气门室盖的安装余量，长度方向从前端风扇安装面到后端输出法兰端面的距离，兼顾了固定动力与移动机械的安装空间要求，不会出现长度过长无法装入现有设备机舱的问题。建模过程中对所有连接螺栓的孔位都做了标准化处理，全部采用公制标准螺纹规格，不同位置的同规格螺栓孔深度保持一致，方便后续装配时的工具统一，也降低了备件的储备难度。冷却系统的水道结构在缸体内部做了流量优化，四个缸体的水套流量偏差控制在5%以内，避免出现个别缸体冷却不足的问题，润滑系统的油路走向做了最短路径设计，冷启动时机油能快速到达各个摩擦副表面，减少低温启动的磨损。燃油系统的高压油管排布做了等长设计，保证各个气缸的供油正时偏差最小，提升整机运转的平稳性，同时油管的固定卡扣位置都做了预留，避免运转过程中油管振动产生疲劳断裂。
