框架式皮带传动移动水泵机组结构设计

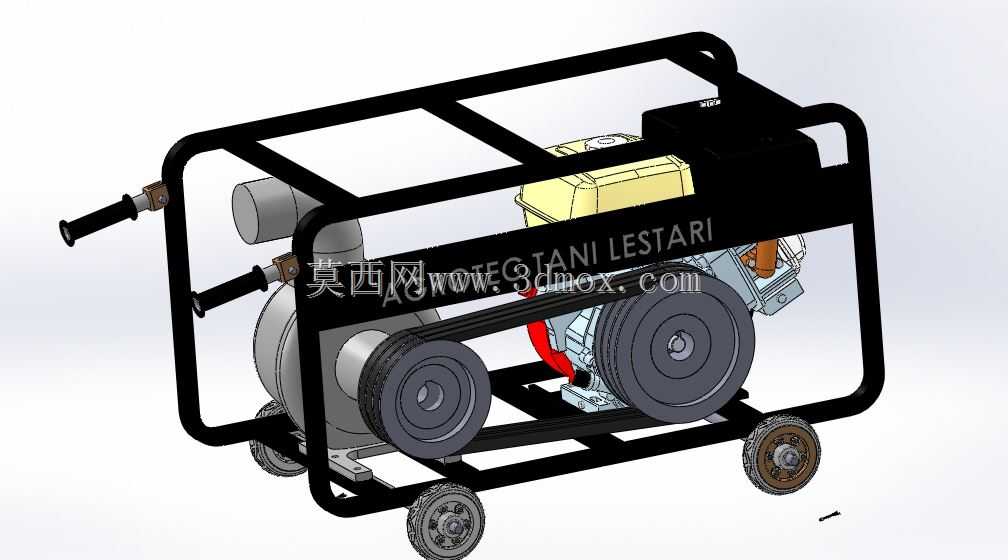

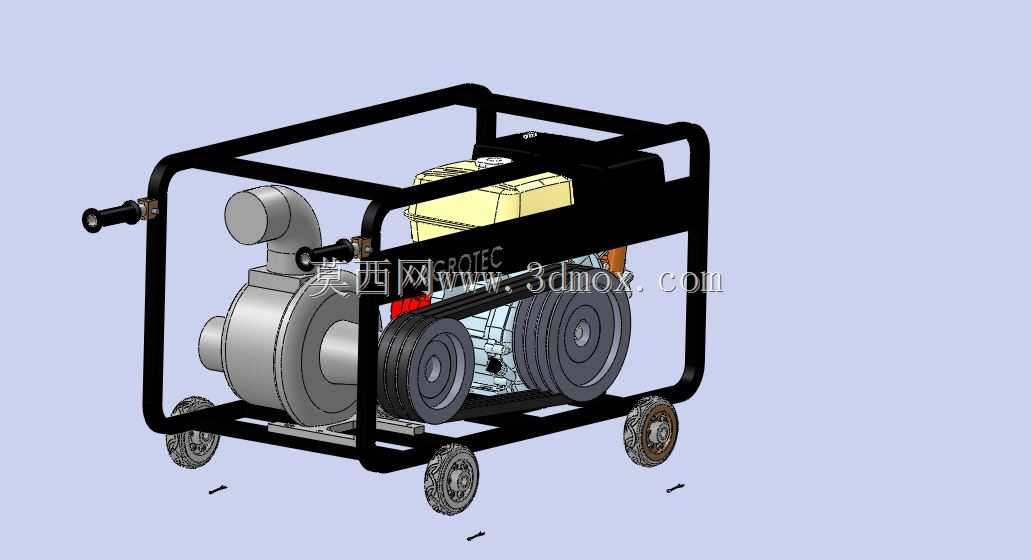

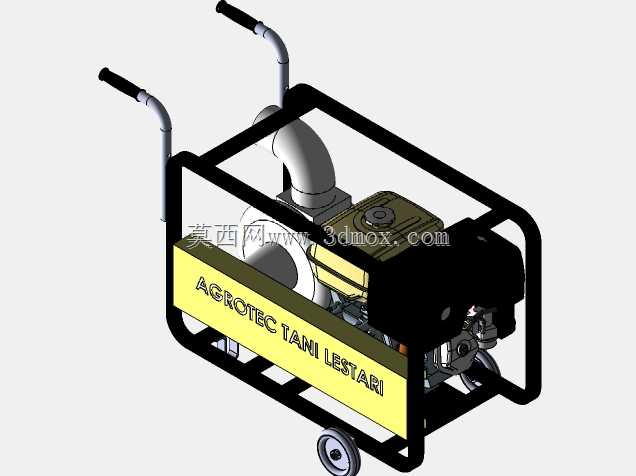

这款皮带传动移动水泵机组，主要面向农林排灌、工地临时排水、小型防汛应急、户外无固定供水场景的输水作业需求，可在缺乏固定电力配套的野外、城郊零散地块、施工临时区域完成清水或低杂质水体的大流量输送作业，适配农田灌溉、基坑排水、涝区抢排、临时输水调度等多种实际工况，无需复杂的固定安装流程，转场作业灵活度高。机组整体采用管式金属框架做外围防护，框架采用圆角弯折工艺处理，既避免尖锐边角带来的磕碰损伤，也为内部动力单元、泵体单元提供可靠的防撞保护，框架底部配置四个充气式脚轮，其中两个前轮带转向锁止结构，两个后轮为定向承重轮，单人即可推动完成短距离转场，停靠作业时锁止前轮即可固定设备位置，无需额外打桩或配重固定。动力端采用通用内燃动力单元，通过皮带轮传动结构连接泵体输入端，皮带传动的设计一方面可以缓冲动力启动瞬间的冲击载荷，降低泵体叶轮受到的启动扭矩冲击，延长泵体密封件与叶轮的使用寿命，另一方面也可以通过皮带轮的直径配比调整泵体的工作转速，让泵体始终处于高效输水的转速区间，兼顾输水流量与输出压力的平衡，日常维护时仅需调整皮带张紧度、更换磨损皮带即可完成传动系统保养，维护门槛低，适合非专业运维人员在户外场景下操作。泵体采用侧进上出的流道结构，进水口与出水口均配置快接式法兰接口，可快速对接不同口径的输水软管，无需复杂的法兰紧固作业，大幅缩短现场作业的准备时间。设计过程中充分考虑户外作业的操作便利性，在框架侧方延伸出两个推拉握把，握把外套防滑橡胶套，操作人员握持发力时不易打滑，同时将动力单元的燃油加注口、启动拉手、油门控制结构都预留了充足的操作空间，无需拆卸框架即可完成燃油加注、启动操作、工况调整等日常操作。整机的安装边界充分考虑小型运输车辆的装载需求，框架整体宽度控制在常规货运三轮车的货厢宽度范围内，高度不超过成年人腰部位置，装载运输时无需额外拆解部件，整体吊装或人工抬运都可完成装卸。框架内部的动力单元与泵体均采用减震脚垫固定在框架底部的安装横梁上，作业时产生的震动可以通过脚垫缓冲，避免框架与地面产生共振，降低作业时的噪音传递，同时也减少震动带来的连接螺栓松动风险，提升长时间连续作业的可靠性。泵体的流道设计采用大过流截面结构，可通过水体中直径较小的固体杂质，减少作业过程中叶轮被杂物卡滞的概率，适配野外水源中带有少量杂草、细沙的作业环境，降低作业过程中的故障停机概率。
